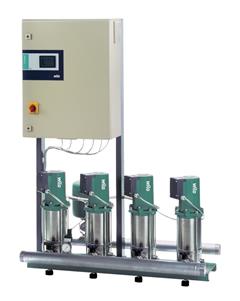

Установка повышения давления Wilo COR-4 MVIS 405/CC
578 535,00 ₽
Установка повышения давления Wilo COR-4 MVIS 405/CC - многонасосная установка повышения давления (с частотным регулированием основного насоса) на базе насосов MVIS производства Wilo. Поставляется под заказ.
Назначение
Установка повышения давления Wilo COR-4 MVIS 405/CC - многонасосная установка повышения давления (с частотным регулированием основного насоса) на базе насосов MVIS производства Wilo. Модель поставляется под заказ; техническую документацию уточняйте в ХитЭнерджи.
Расшифровка обозначения
Обозначение Насос WILO COR-4 MVIS 405/CC раскрывается так:
| Элемент | Значение |
|---|---|
| Тип установки | насосная установка повышения давления с регулированием |
| Число насосов | 4 |
| Базовый насос | MVIS 405 (серия MVIS) |
| Подача одного насоса Q | 4 м³/ч |
| Подача установки (расчётная, параллель) | 16 м³/ч |
| Регулирование | с частотным регулированием основного насоса |
Принцип работы
Установка автоматически поддерживает давление: основной насос регулируется частотным преобразователем, пиковые подключаются каскадно. Насосы - вертикальные многоступенчатые MVIS из нержавеющей стали.
Области применения
- хозяйственно-питьевое и техническое водоснабжение зданий
- повышение давления и подпор
- высотные и многоквартирные здания
Рабочие среды и ограничения
Рабочая среда - чистая вода без абразива. Температуру среды, входное и рабочее давление уточняют по техническому описанию Wilo-SiBoost/Comfort.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Количество насосов | 4 |
| Насос | MVIS 405 |
| Число ступеней насоса | 5 |
| Подача одного насоса (ном.) | ~4 м³/ч |
| Суммарная подача установки (оценка) | ~16.0 м³/ч (все 4) / ~12.0 м³/ч (3 раб.) |
| Напор установки | напор одного насоса по кривой Q/H (параллельное включение напор не увеличивает) |
| Регулирование | с частотным регулированием основного насоса |
| Материал корпуса и гидравлики (насос) | детали в контакте со средой - нержавеющая сталь 1.4301 (AISI 304); уплотнения EPDM или Viton |
| Макс. входное давление (насос) | 10 бар |
| Эластомеры / уплотнение (насос) | EPDM или Viton (по исполнению); торцевое уплотнение (EPDM или Viton) |
| Класс защиты (насос) | IP44 |
| Температура перекачиваемой жидкости (насос) | -15...+50 (EPDM) °C |
| Температура окружающей среды (насос) | до +40 °C |
| Электропитание (насос) | 1~230 В или 3~400 В, 50 Гц (по исполнению) |
| Присоединение насоса | резьбовое (Rp); вертикальное компактное исполнение |
Приведены характеристики серии Wilo; точную рабочую точку (подача Q, напор H) уточняют по кривой и программе подбора Wilo.
Параллельная работа: расчёт подачи и напора
Насосы установки подключены к общей гребёнке и работают параллельно: подача складывается, напор остаётся как у одного насоса. Суммарная подача = число рабочих насосов × подача одного насоса; обычно один насос резервный. Точную рабочую точку уточняют по кривой Q/H и программе подбора Wilo.
Материалы
| Деталь | Материал |
|---|---|
| Проточная часть базового насоса (MVIS) | детали в контакте со средой - нержавеющая сталь 1.4301 (AISI 304); уплотнения EPDM или Viton |
Материалы приведены по базовому насосу MVIS; полная спецификация материалов установки уточняется по каталогу Wilo.
Монтаж
Установку монтируют в сухом отапливаемом помещении на ровном виброустойчивом основании, с проходами для обслуживания насосов, шкафа управления и арматуры. Гребёнки подключают через компенсаторы без монтажных напряжений; на вводе/выводе - запорная арматура, на всасе - защита от сухого хода, на напоре - обратные клапаны. Электромонтаж и пусконаладку шкафа выполняет квалифицированный персонал.
Установка из 4 насос(ов) на базе MVIS 405: предусмотреть место под общий напорный коллектор и насосы, расчётная подача установки 16 м³/ч; раму выровнять по уровню, подвести питание и датчики давления.
Сервис и эксплуатация
Установка работает автоматически с чередованием насосов для равномерной наработки. Контролируют поддерживаемое давление, наработку, герметичность гребёнок, отсутствие частых пусков; не допускают сухого хода. Обслуживание - при обесточенной установке и перекрытой арматуре; параметры/ЗИП - по документации Wilo.
4-насосная установка на базе MVIS 405: чередование насосов для равномерной наработки, контроль давления и работы каскада / частотного преобразователя; техобслуживание базовых насосов - по регламенту Wilo.
Документация
Технический лист ХитЭнерджи и официальный каталог/датащит Wilo. ХитЭнерджи поможет проверить параметры, подобрать по рабочей точке (Q, H) и запросить документацию производителя.
Что уточнить перед заказом
- актуальность модели и наличие
- рабочую точку (подача Q, напор H) по проекту
- полную спецификацию по датащиту Wilo
- актуальную цену и срок поставки
| Новый артикул |
COR-4 MVIS 405/CC |
|---|---|
| Число насосов |
4 |
| Серия насоса |
MVIS |
| Модель насоса |
MVIS 405 |
| Q насоса, м³/ч |
4 |
| Регулирование |
с частотным регулированием основного насоса |
| Подача установки, м³/ч |
16 |
