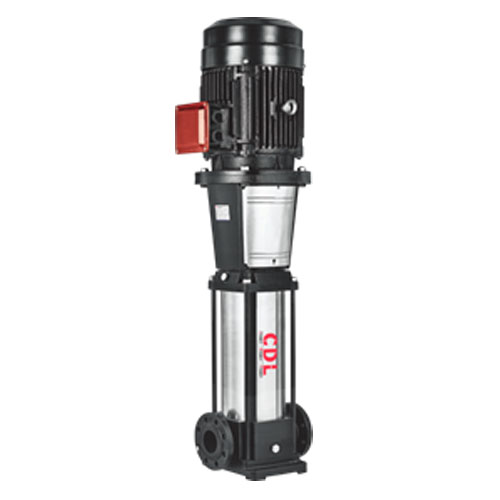

Насос FANCY CDL 8-16 арт. 156CDL33081

Назначение

Насос FANCY CDL 8-16 - вертикальный многоступенчатый центробежный насос для чистой воды и химически неагрессивных жидкостей. Применяется там, где нужен высокий напор при умеренном расходе и компактной установке: промышленные системы водоподготовки и водоснабжения, повышение давления воды, мойка и очистка, системы фильтрации, орошение, системы HVAC.

Расшифровка обозначения

Подача и число ступеней - по официальному коду FANCY (CDL(F) [подача]-[ступени]); исполнение SS316 обозначается индексом (316). Расшифровка приведена по каталогу FANCY.

Принцип работы

Давление в многоступенчатом насосе создаётся последовательным прохождением жидкости через рабочие ступени: каждое рабочее колесо добавляет свою долю напора, поэтому пакет из 16 ступеней обеспечивает высокий суммарный напор около 148 м при компактном корпусе. Такой тип применяют, когда требуется большой напор, а расход остаётся умеренным.

Область применения

• повышение давления в системах водоснабжения зданий и промышленных объектов;
• водоподготовка, фильтрация, установки обратного осмоса (на стороне высокого давления);
• мойка, очистка, технологические процессы;
• системы отопления, вентиляции и кондиционирования (HVAC);
• орошение и полив.

Рабочие среды и ограничения

Насос рассчитан на чистую или слабозагрязнённую воду и жидкости, не агрессивные к материалам проточной части. Температура рабочей среды - от -10 °C до +120 °C. Абразивные и вязкие среды, а также жидкости с волокнистыми и твёрдыми включениями недопустимы без отдельного согласования.

Для отдельных химически активных сред может потребоваться исполнение с проточной частью из SUS316. Совместимость жидкости, концентрации, температуры, pH и материалов уплотнения необходимо проверять по таблицам химической стойкости, паспорту производителя и условиям конкретного подбора.

Конструктивные особенности

• рабочие колёса и вал - нержавеющая сталь SUS304 (по запросу SUS316);
• направляющие аппараты - нержавеющая сталь SUS304 (по запросу SUS316);
• корпус и проточная часть - чугун (патрубки и присоединение CDL); наружный цилиндр, рабочие колёса, вал и направляющие - нержавеющая сталь SS304; базовая плита - алюминий. В исполнении CDLF все проточные части из нержавеющей стали;
• уплотнение вала - торцевое механическое уплотнение Viton-TuC-AISI304;
• муфта - углеродистая сталь;
• всасывающий и напорный патрубки на одном уровне (in-line);
• электродвигатель YE3 (высокий класс энергоэффективности), степень защиты IP55, класс изоляции F.

Основные технические параметры

Таблица Q-H

Напор H (м) при разных значениях подачи Q (м³/ч) по табличным данным каталога FANCY (n=2900 об/мин). Значения соответствуют кривой Q-H в галерее:

Рабочую точку уточняйте по фактическому расходу и напору контура; первая точка (при Q=0) - максимальный напор (закрытая задвижка).

Монтаж

Насос монтируется вертикально, двигателем вверх, на ровном жёстком фундаменте или виброопорах, рассчитанных на массу агрегата с заполнением. Вход и выход расположены на одном уровне (in-line), что упрощает врезку в горизонтальный трубопровод.

Особенности монтажа для исполнения CDL:

• чугунный корпус и присоединение: исполнение не рассчитано на деионизованную, дистиллированную, мягкую и химически активную воду - чугун в такой среде корродирует (для этих условий выбирают исполнение с полностью нержавеющей проточной частью, индекс F);
• после длительной остановки перед пуском проверять отсутствие ржавой воды; на период простоя насос дренировать во избежание внутренней коррозии чугунных деталей;
• in-line конструкция монтируется непосредственно в трубопровод (как арматура): обеспечить соосность фланцев и независимые опоры труб, не передавать вес трубопровода на насос;
• алюминиевое основание защищать от электрохимической коррозии - не допускать длительного контакта с солёной водой и разнородными металлами во влажной среде;
• фланцевое присоединение: проверять класс давления PN, параллельность фланцев, целостность прокладок и равномерную затяжку болтов крест-накрест;
• высоконапорный пакет (16 ступеней) требователен к подпору - обеспечить увеличенный запас NPSH, особенно при тёплой воде и большом числе ступеней, иначе на верхних ступенях возникает кавитация;

Общие требования к обвязке:

• всасывающую и напорную линии подводить без нагрузки на патрубки, с независимыми опорами труб;
• на всасывании обязательно установить фильтр-грязевик; при работе из открытого источника - обратный клапан (приёмный клапан) для сохранения залива;
• перед первым пуском насос и всасывающую линию полностью заполнить жидкостью и удалить воздух через воздушную пробку - сухой пуск недопустим и разрушает торцевое уплотнение;
• на входе и выходе поставить запорную арматуру, на напоре - обратный клапан; для точной наладки желателен манометр на входе и выходе;
• предусмотреть защиту от сухого хода (реле давления/протока или датчик уровня);
• для трёхфазного двигателя проверить направление вращения (по стрелке на насосе): при обратном вращении напор резко падает;
• двигатель подключать через защиту от перегрузки и, при частых пусках или переменном расходе, через частотный преобразователь.

Дополнительно при монтаже и переподборе учитывают:

• при подборе взамен насоса другого производителя (в том числе западного бренда) сверять монтажные размеры, положение и диаметры патрубков, высоту агрегата и доступ к двигателю - они могут отличаться от заменяемого насоса;
• для вертикального многоступенчатого насоса проверять подпор на всасывании и риск кавитации;
• не допускать длительной работы в зоне малого расхода без проверки минимально допустимого расхода по каталогу;
• при высоком напоре проверять допустимое давление трубопровода, арматуры и обвязки;
• при работе с частотным преобразователем проверять допустимый диапазон частоты для двигателя и насоса;
• после монтажа проверять направление вращения, отсутствие воздуха в проточной части, ток двигателя и фактическую рабочую точку.

Сервис и эксплуатация

Многоступенчатый насос чувствителен к качеству воды и к условиям на всасывании, поэтому при эксплуатации важно контролировать несколько параметров.

Контроль с учётом исполнения CDL:

• контролировать чугунный корпус на коррозию и ржавые подтёки; бурая вода на пуске после простоя - повод промыть и осмотреть внутренние поверхности;
• на межсезонный простой насос дренировать - стоящая вода ускоряет коррозию чугуна;
• контролировать состояние алюминиевого основания и фланцевых соединений на коррозию и подтёки; следить за отсутствием напряжений от трубопровода;

Общий контроль при эксплуатации:

• контролировать шум и вибрацию: рост уровня часто указывает на кавитацию, износ подшипника или ослабление крепежа;
• следить за герметичностью торцевого уплотнения - появление капель требует проверки и замены уплотнения;
• контролировать давление на входе и выходе и сверять рабочую точку с кривой Q-H: падение напора говорит об износе колёс, засорении или подсосе воздуха;
• следить за чистотой фильтра на всасывании - загрязнение снижает подпор и провоцирует кавитацию;
• контролировать ток и нагрев двигателя: перегрев - признак перегрузки, недостаточного охлаждения или неверного напряжения;
• не допускать длительной работы при закрытой задвижке и работы всухую;
• после первого пуска проверить затяжку соединений, отсутствие протечек и корректность направления вращения.

Для диагностики обычно проверяют фактические Q и H, давление на входе, ток двигателя, температуру среды и состояние фильтра. Перед заменой узла рекомендуется уточнить параметры по паспорту и рабочей точке.

Конкурентные инженерные особенности

• вертикальная многоступенчатая конструкция даёт высокий напор при компактном корпусе;
• in-line расположение патрубков удобно для насосных узлов, систем повышения давления и водоподготовки;
• серия CDL закрывает задачи водоснабжения, водоподготовки, фильтрации, HVAC и повышения давления;
• исполнение CDL с чугунным корпусом и CDLF с нержавеющей проточной частью позволяет выбирать материал под условия среды;
• двигатель YE3, степень защиты IP55, класс изоляции F (по каталогу FANCY);
• серия удобна для переподбора по Q/H вместо вертикальных многоступенчатых насосов западных брендов.

Габаритные размеры

Ключевые размеры: полная высота H - 1197 мм; присоединение - DN 40, всасывание и напор фланцевые, на одном уровне (in-line); масса нетто - 84 кг. Полный габаритно-присоединительный набор (габариты основания, монтажный крепёж, размеры фланцев) вынесен во вкладку «Характеристики» и показан на габаритном чертеже.

Высота и масса нетто - по конкретной модели (таблица N.W каталога FANCY); присоединительные и монтажные размеры (обозначения a..k) - по типоразмеру серии, легенда на габаритном чертеже; полная привязка размеров - на габаритном чертеже. Класс фланца PN и монтажные допуски уточняйте по паспорту и монтажному чертежу.

Документация

Для серии CDL и артикула 156CDL33081 подготовлен технический лист для скачивания на сайте heat-energy.ru. В нём собраны подтверждённые характеристики, назначение, монтажные и эксплуатационные рекомендации, а также кривые, схемы и габаритные данные при наличии в официальных источниках.

Файл технического листа: fancy-cdl-8-16-art-156cdl33081-techsheet.pdf.

Кривые, схемы и габаритные данные включены при наличии подтверждённых материалов из официальных источников. Параметры необходимо сверять по паспорту и каталогу производителя.

Что уточнить перед заказом

• требуемые расход Q и напор H в рабочей точке;
• температуру и состав перекачиваемой среды (нужен ли SUS316);
• напряжение сети и способ управления (прямой пуск или частотный преобразователь);
• тип присоединения и монтажные размеры на объекте;
• условия на всасывании (подпор, длина линии) для проверки NPSH.

Подбор по рабочей точке

Модель CDL 8-16 рассчитана на подачу около 8 м³/ч и напор около 148 м. Подбор выполняется по рабочей точке Q/H: если требуемый напор выше или ниже, в пределах расходного семейства CDL 8 выбирается модель с большим или меньшим числом ступеней. Инженеры ХитЭнерджи помогут подобрать позицию по фактической рабочей точке.

Подбор аналога

После 2022 года насосы FANCY стали массово использоваться в проектах замены и переподбора оборудования, где ранее применялись западные вертикальные многоступенчатые насосы. Серия CDL может рассматриваться как рабочая альтернатива при подборе вместо насосов схожего типа, если совпадают рабочая точка Q/H, материалы, присоединение, давление, температура, габариты и условия монтажа.

Сопоставление указано по типу оборудования и области применения. Оно не подтверждает полную взаимозаменяемость. Точный аналог подбирается по расходу, напору, рабочей точке, материалам, присоединению, температуре, давлению, габаритам, NPSH и условиям эксплуатации.
