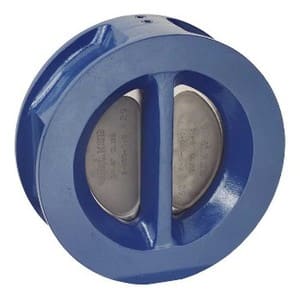

Обратные затворы KSB SERIE 2000

Инженерное назначение

Обратные затворы KSB SERIE 2000 предназначены для автоматической защиты гидравлической сети от обратного тока рабочей среды. Инженерная логика серии построена на пассивном механизме перекрытия, работающем под действием изменения направления потока, что позволяет исключить возврат жидкости при остановке насосов или перепадах давления без участия внешних управляющих систем.

Область применения

Затворы SERIE 2000 применяются в трубопроводных системах водоснабжения, водоотведения, циркуляции теплоносителей и технологических линиях промышленных и коммунально-бытовых объектов. Типичные условия эксплуатации включают участки с возможным обратным током вследствие гидравлических колебаний, остановок насосного оборудования или изменения нагрузок в сети.

Принцип работы

Работа обратных затворов основана на кинематике запирающего элемента, который автоматически перемещается под воздействием потока и его изменения. В нормальном (прямом) потоке затвор удерживается в открытом положении, обеспечивая минимальные гидравлические потери; при попытке обратного тока — запирающий элемент возвращается в закрытое положение, препятствуя движению среды в противоположном направлении.

Гидравлическая логика

Инженерная логика затворов SERIE 2000 направлена на минимизацию дополнительного сопротивления в прямом потоке и обеспечение надёжного перекрытия при обратном. Геометрия проточной части и подвижного элемента оптимизирована для линейного потока, что снижает влияние на профиль скоростей и исключает зоны рециркуляции в нормальном режиме.

• автоматическое предотвращение обратного тока
• низкие гидравлические потери при прямом потоке
• стабильное перекрытие при изменении направления жидкости
• адаптация к изменяющимся расходам

Конструктивная концепция

Обратные затворы KSB SERIE 2000 состоят из корпуса, подвижного запирающего элемента и уплотнительной системы. Корпус выполнен с проточной частью, обеспечивающей минимальное сопротивление и равномерное распределение скоростей, а запирающий элемент разработан таким образом, чтобы надежно закрывать проход при обратном потоке без необходимости дополнительной активации.

Уплотнительные поверхности подобраны для выдерживания циклических переключений и обеспечения плотного перекрытия без пропусков, что критично для защиты насосов и предотвращения гидравлических ударов.

Рабочие среды

Затворы рассчитаны на работу с жидкостями, физико-химические свойства которых соответствуют проектным условиям инженерной сети: хозяйственно-питьевые и технические воды, циркуляционные теплоносители и технологические процессы с допустимым уровнем загрязнений. Среда должна обеспечивать сохранение уплотнений и корректную работу подвижного механизма в заданных диапазонах давления и температуры.

Гидравлические параметры

Гидравлическая устойчивость

Обратные затворы SERIE 2000 обеспечивают гидравлическую устойчивость системы за счёт быстрого и надёжного перекрытия при изменении направления потока. Оптимизированная конструкция проточной части снижает риск возникновения гидравлических ударов и пульсаций давления, сохраняя предсказуемость параметров в смежных участках сети.

Системная роль

Затворы KSB SERIE 2000 рассматриваются как базовые защитные узлы инженерной сети, обеспечивающие автоматическое прекращение обратного тока без внешнего управления. Их применение критично для защиты насосов, предотвращения гидравлических повреждений и поддержания стабильного давления в системах с изменяющимися режимами.

Инженерная ценность решения

Обратные затворы KSB SERIE 2000 представляют собой стандартизированное инженерное решение для предотвращения обратного хода рабочей среды. Они обеспечивают минимальные потери давления в прямом режиме, надёжное перекрытие при обратном потоке, устойчивость гидравлических параметров и предсказуемое поведение системы при различных эксплуатационных условиях.
