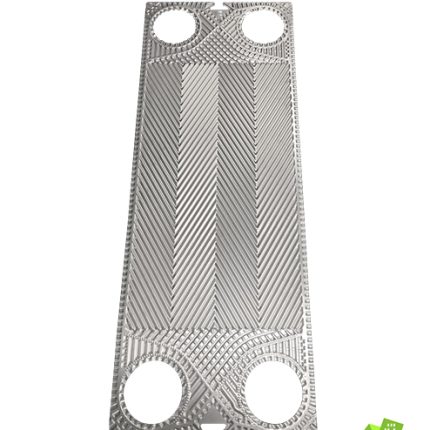

Пластины теплообменников Ридан

Пластины теплообменников Ридан представляют собой ключевой элемент пластинчатых теплообменных аппаратов, обеспечивающий эффективный теплообмен между двумя теплоносителями через тонкие стенки пластин. Геометрия, профиль гофры и материал пластин определяют коэффициент теплопередачи, гидравлическое сопротивление и долговечность аппарата.

Инженерное назначение

Пластины используются в пластинчатых теплообменниках систем отопления, охлаждения, горячего водоснабжения, технологических контуров и теплофикационных узлов. Их задача - обеспечить оптимальный контакт между теплоносителями с минимальными гидравлическими потерями, высокой площадью поверхности и устойчивой работой при расчётных температуре и давлении.

Инженерная логика применения пластин определяется теплотехническим расчётом системы, требованиями к передаче тепла и допустимыми гидравлическими потерями в контуре.

Конструктивная логика

Пластины Ридан изготавливаются из нержавеющей стали с рельефным (гофрированным) профилем, который существенно увеличивает турбулентность потока и эффективную площадь контакта между теплоносителями. Гофрированный профиль обеспечивает высокую скорость теплопередачи при относительно низком гидравлическом сопротивлении.

Каждая пластина комплектуется уплотнительными элементами (прокладками), которые разделяют каналы для двух сред, обеспечивая герметичность и предотвращая смешение рабочих жидкостей. Уплотнения подбираются с учётом максимальной температуры, давления и химической совместимости с теплоносителями.

Области применения

• системы отопления жилых и коммерческих зданий;
• установки горячего водоснабжения;
• контуры охлаждения технологического оборудования;
• теплофикационные узлы и котельные системы;
• промышленные процессы, требующие теплообмена.

Ключевые параметры пластин

Инженерная логика выбора

Подбор пластин начинается с анализа теплообменной задачи: требуемой теплопередачи, расхода теплоносителей, их температур и допустимых гидравлических потерь. На основе этих данных выбирается профиль гофры и материал пластин с учётом коррозионной стойкости и совместимости с рабочими средами.

Толщина металла и шаг гофры влияют на теплотехнические и гидравлические характеристики: увеличение толщины повышает прочность, но снижает коэффициент теплопередачи; более агрессивный профиль повышает коэффициент теплопередачи, но увеличивает гидравлическое сопротивление.

Совместимость уплотнений с теплоносителями и рабочими параметрами является критическим фактором для долговечности и герметичности узла. Выбор уплотнительного материала зависит от температуры, давления и химических свойств рабочих жидкостей.

Технологическая и эксплуатационная логика

Пластины Ридан обеспечивают эффективный теплообмен при соблюдении инженерных условий эксплуатации: соблюдение допустимых температур и давлений, регулярная проверка состояния уплотнений, контроль загрязнений теплоносителей. Важно учитывать, что накопление отложений на поверхностях пластин приводит к снижению эффективности теплообмена и росту гидравлических потерь, что требует планового технического обслуживания и промывки.

Инженерная концепция использования пластин заключается в достижении баланса между теплотехнической эффективностью, гидравлическими потерями и долговечностью конструкции при соблюдении расчётных условий работы.
