Пластинчатые теплообменники SWEP

Пластинчатые теплообменники SWEP - это теплообменные аппараты пластинчатого типа, предназначенные для передачи тепловой энергии между двумя независимыми контурами без смешивания рабочих сред. Оборудование применяется в инженерных и технологических системах с высокими требованиями к плотности теплопередачи, компактности, устойчивости к давлению и температурным нагрузкам.

Инженерное назначение

Пластинчатые теплообменники SWEP используются для решения задач теплопередачи в системах:

• отопления и теплоснабжения;
• горячего водоснабжения проточного типа;
• охлаждения и кондиционирования;
• теплоутилизации и рекуперации;
• промышленных технологических процессов.

Инженерная логика применения заключается в необходимости передать заданную тепловую мощность при ограниченных габаритах оборудования, допустимых гидравлических потерях и строгом разделении теплоносителей.

Конструктивная логика и принцип работы

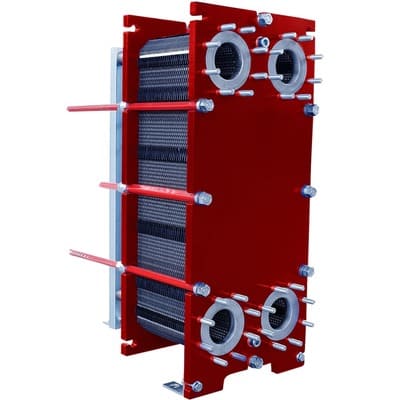

Теплообменник состоит из пакета тонких металлических пластин с гофрированным профилем, сформированных в каналы для двух теплоносителей. Потоки движутся навстречу друг другу или в перекрёстной схеме, что обеспечивает высокий коэффициент теплопередачи.

Гофрированная геометрия пластин создаёт турбулентный режим течения даже при сравнительно низких скоростях, за счёт чего достигается:

• увеличение коэффициента теплопередачи;
• равномерное распределение температуры по поверхности;
• снижение температурных градиентов;
• компактность теплообменного узла.

Области применения

• индивидуальные и центральные тепловые пункты;
• системы ГВС с высокими требованиями к стабильности температуры;
• системы охлаждения оборудования и теплоносителей;
• контуры с водно-гликолевыми растворами;
• промышленные линии с непрерывным теплообменом.

Ключевые рабочие параметры

Теплотехническая логика расчёта

Подбор пластинчатого теплообменника SWEP выполняется на основе теплового баланса между первичным и вторичным контурами. Расчёт начинается с определения тепловой мощности по формуле:

Q = G × c × ΔT

где Q - тепловая нагрузка, G - массовый расход теплоносителя, c - удельная теплоёмкость, ΔT - температурный напор. Далее определяется логарифмическая средняя разность температур, после чего рассчитывается требуемая поверхность теплообмена с учётом коэффициента теплопередачи.

Дополнительно учитываются допустимые гидравлические потери, чтобы теплообменник был согласован с характеристиками насосного оборудования.

Гидравлические особенности

Пластинчатая конструкция обеспечивает высокую интенсивность теплообмена, однако создаёт расчётное сопротивление потоку. При проектировании учитывается:

• скорость движения теплоносителя в каналах;
• вязкость и плотность рабочей среды;
• температурный режим;
• допустимый перепад давления по каждому контуру.

Баланс между теплопередачей и гидравлическими потерями является ключевым инженерным критерием при выборе теплообменника.

Инженерная логика подбора

При выборе пластинчатого теплообменника SWEP учитываются:

• требуемая тепловая мощность;
• температуры на входе и выходе каждого контура;
• допустимые перепады давления;
• тип и свойства теплоносителей;
• режим работы системы (постоянный или переменный).

Корректный расчёт позволяет обеспечить стабильную теплопередачу, равномерный температурный режим и согласованную работу с насосным и теплогенерирующим оборудованием.

Эксплуатационная логика

Пластинчатые теплообменники SWEP применяются в системах, где важны компактность, высокая тепловая эффективность и устойчивость к нагрузкам. Конструктивная простота и высокая плотность теплопередачи позволяют использовать их в условиях ограниченного пространства и высоких тепловых потоков.

Инженерная концепция применения ориентирована на достижение точного теплового баланса, минимизацию энергетических потерь и предсказуемость работы теплообменного узла в составе инженерной системы.
