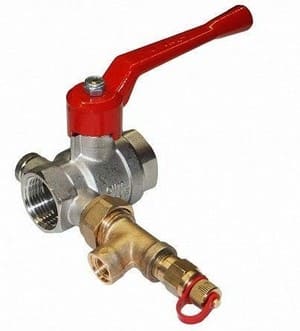

Краны шаровые с тройником для трубки PN16 BB Cimberio — это инженерные запорные устройства, обеспечивающие изоляцию участка гидравлического контура с возможностью организации ответвления под трубку. Конструкция тройника позволяет интегрировать участки трубопроводов с боковыми отводами для измерения, отбора проб, дренажа или подключения дополнительного оборудования без нарушения основной магистрали.
Инженерное назначение
Такие краны выполняют следующие инженерные функции:
- герметичное перекрытие потока в основной линии при рабочем давлении до PN16;
- организация ответвления на боковой патрубок с возможностью подключения трубки малого диаметра;
- минимизация гидравлических потерь при включении ответвления;
- поддержание предсказуемой гидравлики при изменении режима эксплуатации;
- совместимость с приводами для дистанционного управления (при необходимости).
Конструктивная логика
Конструкция крана ориентирована на надёжное перекрытие потока с возможностью инженерной интеграции бокового ответвления:
- корпус из материалов, устойчивых к давлению PN16 и температуре рабочей среды;
- шаровой затвор с полостью для обеспечения полного прохода в открытом положении;
- тройник с патрубком под трубку малого диаметра;
- уплотнительные элементы, обеспечивающие герметичность в закрытом положении;
- шток с приводным интерфейсом (ручной/автоматизированный).
Такое сочетание обеспечивает высокую герметичность и предсказуемое сопротивление потоку при открытом затворе, а боковой вывод сохраняет гидравлическую согласованность схемы.
Рабочие параметры
| Параметр | Типичный диапазон / характеристика |
|---|---|
| Номинальное давление | PN16 |
| Температура среды | от -10 до +120 °C |
| Условный проход основного канала (DN) | DN15 … DN50 |
| Условный проход ответвления | 6 мм … 12 мм (для трубки) |
| Тип присоединения основного канала | BB (back‑to‑back) — под приварку/фланец |
| Тип присоединения бокового отвода | резьбовой под трубку |
| Материал корпуса | латунь / бронза |
| Тип затвора | полый шар |
| Герметичность | класс по PN16 |
Конкретные значения условного прохода и присоединений подбираются на основании инженерного расчёта схемы, расхода и требований к боковому подключению.
Области применения
Краны шаровые с тройником для трубки PN16 BB Cimberio применяются в инженерных системах, где требуется запорно‑изоляционный узел с ответвлением для сопутствующих операций:
- монтажные узлы с боковыми подключениями для датчиков давления, температуры;
- отбор проб теплоносителя для анализа качества;
- линиии с дренажом или пробоотбором;
- ответвления для подключения приборов учета;
- трубопроводные узлы с возможностью установки аксессуаров без нарушения гидравлики основной трассы.
Инженерные критерии подбора
При выборе шаровых кранов с тройником учитываются следующие параметры:
- условный проход основного канала согласно расчётному расходу;
- размер и назначение бокового ответвления;
- рабочее давление (PN16) и температурный диапазон среды;
- материалы, совместимые с рабочей средой;
- тип присоединения к магистрали и боковому трубопроводу;
- потери давления, допустимые для расчётной рабочей точки;
- необходимость автоматизированного или дистанционного управления.
Инженерная роль в гидравлической схеме
Шаровые краны с тройником для трубки выполняют следующие инженерные функции:
- гарантируют герметичное перекрытие потока в основной магистрали;
- обеспечивают интеграцию вспомогательных линий без значительных гидравлических потерь;
- упрощают монтаж измерительных и контрольно‑измерительных приборов;
- позволяют локально изолировать ответвление для техопераций;
- снижают сложность схемы за счёт объединения функций в одном устройстве.
Инженерная ценность таких кранов заключается в сочетании надёжной запорной функции с возможностью присоединения вспомогательных линий, что обеспечивает эксплуатационную гибкость без ухудшения гидравлических характеристик контура.
