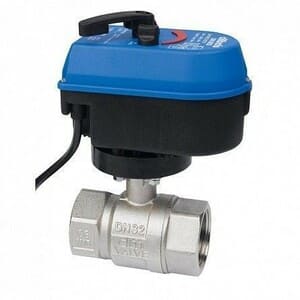

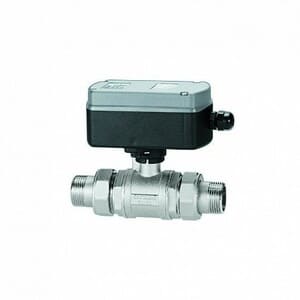

Краны шаровые регулирующие с электроприводом Cimberio

Шаровые регулирующие краны Cimberio с электроприводом относятся к трубопроводной арматуре, предназначенной для управляемого изменения расхода рабочей среды за счёт поворота шарового затвора в промежуточных положениях. В отличие от запорных шаровых кранов, данные изделия конструктивно рассчитаны на работу в режиме регулирования и интеграцию в автоматизированные системы управления.

Принцип регулирования и рабочая логика

Регулирование расхода осуществляется поворотом шарового затвора на заданный угол, отличный от крайних положений «открыто» и «закрыто». Изменение эффективного проходного сечения приводит к контролируемому изменению расхода и перепада давления в системе. Геометрия шара и форма проходного канала рассчитаны таким образом, чтобы обеспечить предсказуемую характеристику регулирования.

Электропривод преобразует электрический управляющий сигнал в механическое вращение штока крана. Положение шара соответствует заданному управляющему воздействию, что позволяет точно поддерживать требуемые гидравлические параметры в динамических режимах работы системы.

Назначение и области применения

• системы отопления с погодозависимым и зональным регулированием
• контуры охлаждения с переменным расходом
• теплообменные узлы с необходимостью точного дозирования теплоносителя
• инженерные системы с автоматическим поддержанием расхода или температуры
• технологические трубопроводы с изменяемыми режимами нагрузки

Регулировочные характеристики

Шаровые регулирующие краны формируют нелинейную характеристику изменения расхода в зависимости от угла поворота затвора. При малых углах поворота обеспечивается тонкая настройка расхода, при больших — быстрое изменение пропускной способности. Такая логика позволяет использовать арматуру как в режимах точного дозирования, так и в режимах быстрого реагирования.

Гидравлические особенности

В отличие от полнопроходных запорных кранов, регулирующие шаровые краны формируют расчётное гидравлическое сопротивление, используемое как рабочий параметр системы. Изменение сопротивления происходит плавно, без резких скачков, что снижает риск гидравлических ударов при корректной настройке управляющих алгоритмов.

При полностью открытом положении сопротивление минимально, однако остаётся выше, чем у чисто запорных полнопроходных кранов, что учитывается при проектных расчётах.

Электропривод и управление

Электропривод обеспечивает точное позиционирование шарового затвора и устойчивость положения при внешних нагрузках. Приводы рассчитаны на многократные циклы регулирования и удержание промежуточных положений без самопроизвольного смещения. Управление может осуществляться по дискретным или аналоговым сигналам в зависимости от конфигурации системы автоматизации.

Материалы и эксплуатационная устойчивость

Корпус крана и элементы привода изготавливаются из материалов, устойчивых к внутреннему давлению, температурным перепадам и механическим нагрузкам. Уплотнительные элементы рассчитаны на работу в условиях частичных открытий, что отличает регулирующие краны от классических шаровых запорных изделий.

Инженерные ограничения применения

Шаровые регулирующие краны с электроприводом не предназначены для работы с средами, содержащими абразивные включения, способные ускоренно изнашивать поверхность шара и уплотнения. При использовании в системах с высокими перепадами давления требуется корректный подбор диаметра и управляющей характеристики для предотвращения неустойчивых режимов регулирования.

Вывод для проектирования и подбора

Регулирующие шаровые краны Cimberio с электроприводом применяются в системах, где требуется автоматизированное управление расходом и стабильность гидравлических параметров в переменных режимах работы. Их использование оправдано в инженерных контурах с динамическими нагрузками и требованиями к точности регулирования.
