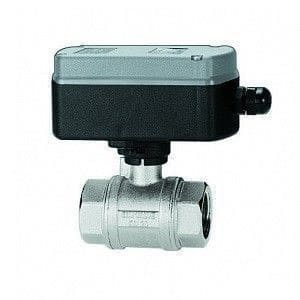

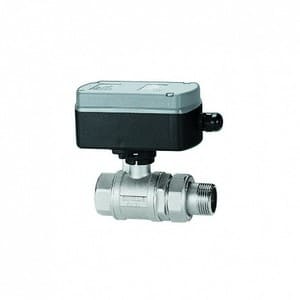

Краны шаровые с электроприводом Cimberio

Шаровые краны Cimberio с электроприводом относятся к запорной трубопроводной арматуре, предназначенной для дистанционного и автоматизированного управления потоками рабочей среды. Конструктивная схема ориентирована на надёжное перекрытие или открытие трубопровода по управляющему сигналу без участия оператора и без изменения проектной логики системы.

Функциональное назначение

Данный тип арматуры используется в системах, где требуется автоматическое управление состоянием трубопровода в зависимости от внешних условий, сигналов автоматики или заданных алгоритмов работы. Кран работает в двух фиксированных положениях — полностью открыт или полностью закрыт, обеспечивая чёткую и воспроизводимую работу исполнительного узла.

• автоматическое перекрытие и открытие потоков
• дистанционное управление трубопроводной арматурой
• интеграция в системы диспетчеризации и автоматики
• работа в контурах с заданной логикой включения и отключения

Конструктивная схема и принцип действия

Основным запирающим элементом является сферический шар с центральным отверстием. Поворот шара осуществляется через шток, соединённый с электроприводом. При подаче управляющего сигнала привод развивает крутящий момент, достаточный для перевода крана в требуемое крайнее положение.

Геометрия шара и уплотнительных поверхностей рассчитана на плотное перекрытие потока при закрытии и стабильное положение затвора при открытии. Электропривод фиксирует положение шара и предотвращает его самопроизвольное смещение под действием давления рабочей среды.

Рабочие среды и условия эксплуатации

Краны предназначены для работы с водой, теплоносителями на водной основе, растворами гликолей и другими нейтральными жидкостями. Материалы корпуса и уплотнений подбираются с учётом давления, температуры и химической нейтральности среды.

Гидравлические характеристики

При полностью открытом положении шар формирует проходное сечение, близкое к условному диаметру трубопровода, что обеспечивает низкое гидравлическое сопротивление. В закрытом положении достигается полное перекрытие потока без протечек по седлам затвора.

Данный тип кранов не используется для регулирования расхода. Работа в промежуточных положениях не является расчётным режимом и не рассматривается как рабочий сценарий эксплуатации.

Электропривод как исполнительный элемент

Электропривод предназначен для передачи крутящего момента на шток крана и удержания его в заданном положении. Конструкция привода обеспечивает стабильную работу при перепадах давления и исключает обратное вращение затвора под нагрузкой.

Управляющие сигналы формируют логическое состояние крана — «открыт» или «закрыт». Такая схема упрощает интеграцию арматуры в системы автоматизации и снижает требования к сложной настройке управляющих алгоритмов.

Материалы и эксплуатационная стабильность

Корпус крана и элементы электропривода рассчитаны на длительную работу под давлением и при циклических температурных нагрузках. Уплотнительные элементы обеспечивают стабильную герметичность при многократных циклах открытия и закрытия без изменения геометрии контактных поверхностей.

Инженерные ограничения применения

Шаровые краны с электроприводом не предназначены для тонкого регулирования расхода и не используются в системах, где требуется поддержание промежуточных положений затвора. Применение с средами, содержащими абразивные частицы, требует отдельной оценки из-за возможного ускоренного износа уплотнений.

Вывод для проектирования и подбора

Шаровые краны Cimberio с электроприводом применяются в инженерных системах, где требуется надёжное автоматическое управление состоянием трубопровода и чёткое разделение режимов «открыто» и «закрыто». Их использование оправдано в контурах с заданной логикой работы и требованиями к дистанционному управлению без вмешательства оператора.
