Краны шаровые с электроприводом и реле Cimberio
Краны шаровые с электроприводом и реле Cimberio

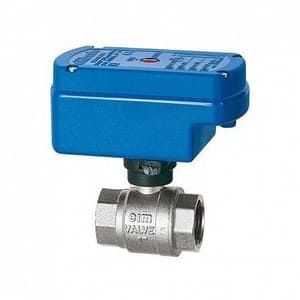

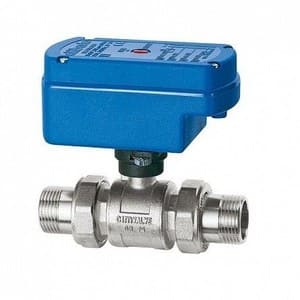

Шаровые краны Cimberio с электроприводом и реле относятся к запорной трубопроводной арматуре с расширенной логикой управления и контроля состояния. Конструкция предназначена для автоматического открытия и закрытия потока рабочей среды с одновременной передачей сигнала о фактическом положении затвора во внешние системы управления.
Функциональная логика применения
В отличие от стандартных шаровых кранов с электроприводом, исполнение с релейными выходами позволяет не только управлять состоянием крана, но и получать подтверждение его положения. Это формирует дополнительный уровень контроля в инженерных системах, где важно синхронизировать работу арматуры с другими исполнительными устройствами или алгоритмами автоматики.
- контроль фактического положения запорного органа
- передача сигналов состояния «открыт» и «закрыт»
- включение в логические и защитные схемы
- работа в автоматизированных инженерных контурах
Конструктивная схема и принцип действия
Запирающим элементом является шар с центральным отверстием, поворачиваемый на 90° вокруг своей оси. Электропривод преобразует управляющий электрический сигнал в механическое вращение штока, переводя кран в одно из крайних положений.
Релейный блок конструктивно связан с приводом и фиксирует положение выходного вала. При достижении крайних положений формируются дискретные сигналы, передаваемые во внешние цепи управления или контроля.
Рабочие среды и условия эксплуатации
Краны предназначены для работы с водой, теплоносителями на водной основе, растворами гликолей и другими нейтральными жидкостями. Материалы корпуса, штока и уплотнительных элементов подбираются с учётом температурных и давленческих нагрузок, характерных для инженерных систем.
| Параметр | Диапазон значений |
|---|---|
| Номинальный диаметр DN | от 10 до 150 мм |
| Условное давление PN | 16-40 бар |
| Температура рабочей среды | от -20 до +180 °C |
| Угол поворота шара | 90° |
| Количество релейных сигналов | 2 (положение «открыт» / «закрыт») |
Гидравлические характеристики
В полностью открытом положении шар формирует проходное сечение, близкое к условному диаметру трубопровода, что обеспечивает низкое местное сопротивление и минимальные потери давления. В закрытом положении поток перекрывается полностью за счёт плотного прилегания шара к седлам.
Конструкция не предусматривает работу в режиме регулирования. Промежуточные положения не являются расчётными и не используются как рабочие.
Релейный контроль и интеграция в автоматику
Релейные выходы используются для формирования логических сигналов, подтверждающих достижение крайних положений затвора. Эти сигналы могут применяться для блокировок, межконтурных зависимостей и последовательного управления другими элементами системы.
Такая схема снижает риск рассинхронизации между командой управления и фактическим состоянием трубопроводной арматуры, что особенно важно в сложных инженерных контурах.
Материалы и эксплуатационная устойчивость
Корпус крана и элементы электропривода рассчитаны на длительную работу под внутренним давлением и при циклических температурных нагрузках. Уплотнительные элементы обеспечивают стабильную герметичность при многократных циклах открытия и закрытия без деградации контактных поверхностей.
Инженерные ограничения применения
Краны шаровые с электроприводом и реле не предназначены для плавного регулирования расхода и не используются в системах, где требуется удержание промежуточных положений затвора. Применение с рабочими средами, содержащими твёрдые или абразивные включения, требует дополнительной оценки из-за возможного ускоренного износа уплотнений.
Вывод для проектирования и подбора
Шаровые краны Cimberio с электроприводом и реле применяются в инженерных системах, где требуется не только автоматическое управление потоком, но и достоверный контроль фактического положения запорного органа. Такое решение оправдано в контурах с логическими зависимостями, защитными алгоритмами и повышенными требованиями к управляемости системы.
