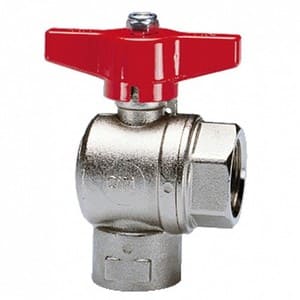

Краны шаровые угловые Cimberio

Шаровые угловые краны Cimberio относятся к запорной трубопроводной арматуре, конструктивно предназначенной для изменения направления потока рабочей среды на 90° с одновременным выполнением функции перекрытия. Угловая компоновка позволяет формировать поворот трубопровода без применения дополнительных фасонных элементов и без изменения гидравлической логики узла.

Инженерная логика угловой конструкции

Угловой шаровой кран объединяет в одном корпусе запорный элемент и поворот потока, что снижает количество соединений в узле и уменьшает суммарное местное сопротивление по сравнению с комбинацией прямого крана и отвода. Такое решение упрощает гидравлическую схему и повышает предсказуемость режимов течения.

Изменение направления потока реализуется внутри корпуса за счёт геометрии шарового затвора и формы проходного канала, что исключает резкие сужения и локальные кавитационные зоны.

Назначение и области применения

• трубопроводные узлы с изменением направления потока на 90°
• распределительные коллекторы и компактные обвязки оборудования
• инженерные системы с ограниченным монтажным пространством
• контуры отопления, охлаждения и водоснабжения

Конструктивная схема и принцип действия

Запирающий элемент выполнен в виде сферического шара с проходным каналом, ориентированным под углом к входному и выходному патрубкам. Поворот шара на 90° переводит кран из полностью открытого состояния в полностью закрытое, обеспечивая чёткое разделение рабочих режимов.

Угловое расположение патрубков формирует направленный поток без необходимости внешних поворотных элементов трубопровода, что снижает механические нагрузки на соединения.

Рабочие среды и эксплуатационные условия

Краны рассчитаны на работу с водой, водными растворами гликолей, теплоносителями и другими нейтральными жидкостями. Материалы корпуса и уплотнений подбираются с учётом температурных и давленческих режимов, характерных для инженерных систем.

Гидравлические характеристики

Угловая конструкция формирует локальное гидравлическое сопротивление, эквивалентное сочетанию плавного отвода и запорного элемента. За счёт шарового затвора сопротивление ниже, чем у комбинации стандартного отвода и вентильной арматуры.

При полностью открытом положении поток проходит без дросселирования, а изменение направления происходит с минимальными турбулентными потерями.

Материалы и эксплуатационная устойчивость

Корпус крана рассчитан на работу под внутренним давлением и устойчив к температурным деформациям. Уплотнительные элементы обеспечивают герметичность в закрытом положении и сохраняют стабильность геометрии при многократных циклах открытия и закрытия.

Инженерные ограничения применения

Шаровые угловые краны не предназначены для регулирования расхода и не используются в режимах частичного открытия. Применение с средами, содержащими твёрдые или абразивные включения, требует отдельной оценки из-за возможного износа уплотнений и поверхности шара.

Вывод для проектирования и подбора

Шаровые угловые краны Cimberio применяются в инженерных системах, где требуется компактное изменение направления потока с одновременной функцией надёжного перекрытия. Такое решение оправдано в узлах с жёсткими требованиями к компоновке, гидравлической стабильности и минимизации количества соединений.
