Насосы LEO БЦ

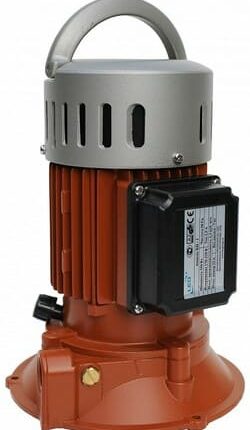

Насос LEO БЦ-1 арт. L2631

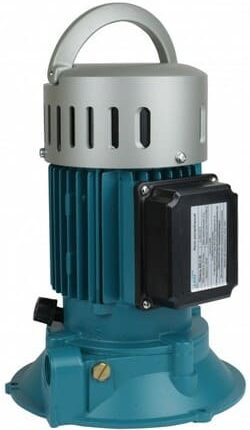

Насос LEO БЦ-1-Н арт. L5932

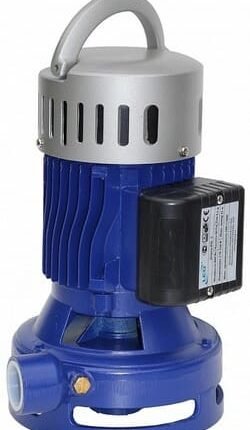

Насос LEO БЦ-2 арт. L2632

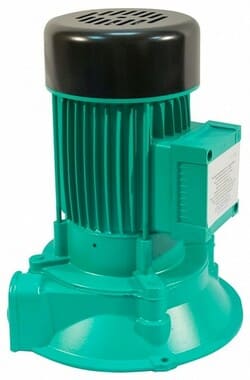

Насос LEO БЦ-3 арт. L2634
Насос LEO БЦ-4 арт. L2635

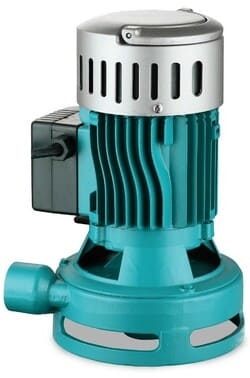

Насос LEO БЦ-5 арт. L2633
Насосы LEO БЦ
Насосы серии LEO БЦ относятся к поверхностным центробежным насосам с одноступенчатой гидравлической схемой. Серия предназначена для перекачивания чистых жидкостей в системах с невысоким гидравлическим сопротивлением и стабильными рабочими режимами. Конструктивная логика ориентирована на получение требуемого расхода при умеренных значениях напора.
Назначение серии
Серия LEO БЦ применяется в инженерных системах, где приоритетом является объемная подача жидкости при относительно небольшом напоре. Насосы используются в контурах с короткими трубопроводами и минимальными потерями давления.
- подача воды в локальных распределительных системах
- перекачивание технической и хозяйственной воды
- циркуляция жидкости в открытых и полуоткрытых контурах
- обеспечение расхода в простых гидравлических схемах
Принцип работы
Работа насосов LEO БЦ основана на центробежном принципе. Вращающееся рабочее колесо передает жидкости кинетическую энергию, которая в корпусе насоса преобразуется в давление. Геометрия проточной части ориентирована на формирование устойчивого потока при минимальном напоре.
Конструктивные особенности
Серия БЦ выполнена в горизонтальном поверхностном исполнении. Конструкция отличается простой компоновкой и минимальным числом гидравлических переходов, что снижает внутренние потери и обеспечивает стабильность характеристик в расчетной зоне.
- корпус из чугуна
- рабочее колесо центробежного типа
- одноступенчатая гидравлическая схема
- соосное соединение насосной части и электродвигателя
Диапазоны рабочих параметров
| Параметр | Минимум | Максимум |
|---|---|---|
| Производительность, м³/ч | 1.0 | 12.0 |
| Напор, м | 6 | 32 |
| Мощность электродвигателя, кВт | 0.37 | 1.5 |
| Температура жидкости, °C | 0 | 60 |
| Допустимое рабочее давление, бар | 1.0 | 6.0 |
Гидравлическая логика применения
Насосы LEO БЦ рационально использовать в системах с низким сопротивлением и при необходимости обеспечить требуемый расход без значительного повышения давления. Серия рассчитана на работу в зоне максимальной подачи, где напор формируется за счет оптимальной формы проточной части.
Инженерные ограничения
Рабочая среда должна быть однородной и не содержать механических примесей. Эксплуатация в системах с высоким сопротивлением приводит к смещению рабочей точки в зону пониженного расхода и росту гидравлических потерь.
