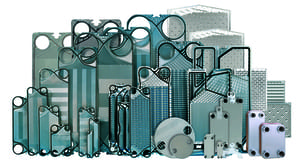

Пластины теплообменника Alfa Laval

Пластины теплообменника Alfa Laval — это основной рабочий элемент
разборных пластинчатых теплообменников, от которого напрямую зависят
тепловая мощность, гидравлические характеристики и надёжность всей установки.
Именно поверхность пластин обеспечивает передачу тепла между рабочими средами,
поэтому требования к их геометрии, материалу и состоянию крайне высоки.

Пластины Alfa Laval разрабатываются с применением точной холодной штамповки
и гидродинамического моделирования потоков.
Такая инженерная база позволяет получать
высокий коэффициент теплопередачи при компактных габаритах теплообменника
и минимальных потерях давления.

Для сохранения расчётных характеристик оборудования
пластинчатые теплообменники Alfa Laval рекомендуется регулярно промывать
профессиональными средствами GTphos.
Реагенты GTphos эффективно удаляют минеральную накипь,
железистые и эксплуатационные отложения,
восстанавливая теплопередачу пластин,
и при соблюдении регламентов безопасны
для нержавеющей стали и уплотнительных материалов.

Конструкция и материалы пластин Alfa Laval

Пластины изготавливаются из высококачественной нержавеющей стали
(AISI 304, AISI 316 и специальные сплавы — в зависимости от среды),
что обеспечивает устойчивость к коррозии,
температурным перепадам и рабочему давлению.
Типовая толщина пластины составляет около 0,4 мм,
что является оптимальным балансом между
высокой теплопроводностью и механической прочностью.

Ключевая особенность — одноходовая штамповка.
Все пластины в пакете имеют идентичную геометрию,
что:

• упрощает подбор и замену;
• обеспечивает равномерное распределение нагрузок;
• минимизирует риск протечек и смешения сред;
• повышает устойчивость теплообменника к гидроударам и вибрациям.

При сборке пластины формируют упругую и прочную конструкцию,
которая стабильно работает даже при переменных режимах эксплуатации.

Гидродинамика и теплообмен

Ребристая поверхность пластин образует систему узких каналов,
в которых формируется интенсивный турбулентный поток.
За счёт этого достигается:

• высокая интенсивность теплообмена;
• равномерное распределение теплоносителей;
• отсутствие застойных зон;
• снижение коррозионного воздействия;
• эффект частичной самоочистки поверхности.

Высокая турбулентность снижает скорость образования отложений,
однако при длительной эксплуатации
регламентная химическая промывка остаётся обязательной
частью обслуживания теплообменника.

Уплотнители и герметичность

Пластины работают совместно с уплотнительными прокладками,
которые формируют каналы потоков и обеспечивают герметичность.
Alfa Laval применяет несколько типов решений:

• клеевые уплотнители с двухкомпонентным эпоксидным составом
  (ресурс выше стандартных решений);
• уплотнители Clip-on,
  устанавливаемые без клея и легко заменяемые при обслуживании.

Прямоугольный профиль прокладок повышает плотность прилегания,
а минимальный контакт с рабочей средой
значительно увеличивает срок их службы.

Сферы применения

Пластины теплообменников Alfa Laval применяются в широком спектре задач:

• системы отопления и водоснабжения;
• горячее водоснабжение (ГВС);
• тепловые пункты (ИТП, ЦТП);
• подогрев бассейнов;
• системы холодоснабжения и охлаждения;
• различные отрасли промышленности.

Ассортимент и серии пластин

Пластины изготавливаются под конкретные серии теплообменников:

• AlfaQ™ — шевронные пластины для диагональных и параллельных потоков;
• AlfaCond — пластины с увеличенными каналами со стороны пара;
• AlfaVap — решения с малым внутренним объёмом каналов;
• BaseLine — широкий диапазон глубины штамповки и версии Gemini
  с двойной защитой от смешения сред;
• ClipLine / FrontLine — для гигиенических и теплочувствительных процессов;
• серия M — для высоких расчётных давлений;
• серия M/T — промышленные серии для длительных нагрузок;
• WideGap — для вязких и волокнистых сред;
• Diabon — для особо агрессивных химических сред.

Оригинальные пластины и высококачественные аналоги

Мы поставляем оригинальные пластины Alfa Laval,
а также предлагаем высококачественные технически эквивалентные аналоги.
Это особенно важно в случаях,
когда требуется сократить сроки поставки
или оптимизировать бюджет без потери надёжности.

Аналоги подбираются по:

• точной геометрии и типу штамповки;
• марке и толщине металла;
• гидравлическим и тепловым характеристикам;
• совместимости с уплотнениями;
• условиям эксплуатации и рабочим средам.

Такой подход позволяет сохранить расчётные параметры теплообменника
и продлить срок его службы.

Подбор, обслуживание и промывка

Мы выполняем профессиональный подбор пластин,
консультируем по вопросам замены и обслуживания,
а также рекомендуем корректные схемы химической промывки.
Использование реагентов GTphos позволяет
восстановить теплопередачу,
снизить энергопотребление
и избежать преждевременного износа оборудования.

Если вам необходимо купить пластины теплообменника Alfa Laval,
подобрать оригинал или качественный аналог,
а также получить рекомендации по обслуживанию —
наши специалисты помогут подобрать оптимальное решение
под конкретные условия эксплуатации.
