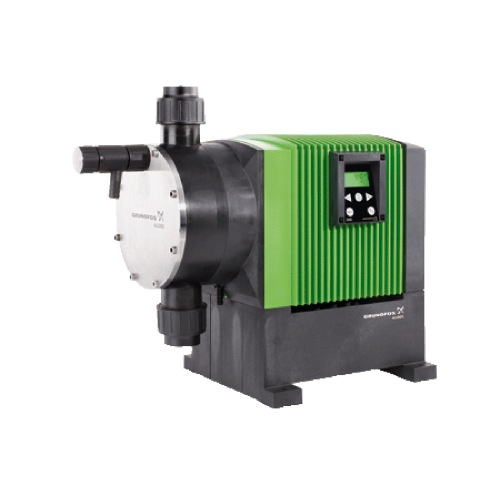

Дозирующий насос Grundfos DME 940-4 B арт. 96524982

Назначение

Grundfos DME 940-4 B - мембранный дозирующий насос (с шаговым приводом) для точной подачи (дозирования) жидких реагентов в процессах водоподготовки и промышленности: дезинфекция и хлорирование, коррекция pH, коагуляция/флокуляция, ингибирование накипи и коррозии, дозирование химикатов в технологические линии. Максимальная производительность до 940 л/ч при противодавлении до 4 бар. Подача задаётся объёмно (длиной и частотой хода), поэтому расход стабилен и не зависит напрямую от давления в линии (в пределах допустимого противодавления).

Расшифровка обозначения

Обозначение DME 940-4 B по официальной схеме Grundfos:

Принцип действия

Мембрана приводится электронным (шаговым) двигателем; всасывающий и нагнетательный клапаны обеспечивают направленную подачу. Производительность регулируется электроникой - длиной и частотой ходов, что даёт широкий диапазон регулирования и точное дозирование малых расходов. Дозирующий насос объёмного типа: за каждый ход вытесняется фиксированный объём реагента, поэтому подача пропорциональна частоте и длине хода и слабо зависит от противодавления. Классическая напорная характеристика Q-H к дозирующим насосам неприменима - ключевые параметры это производительность (л/ч) и максимальное противодавление (бар).

Область применения

• водоподготовка: дезинфекция и хлорирование (гипохлорит натрия), коррекция pH (кислота/щёлочь)
• коагуляция и флокуляция, дозирование реагентов на очистных сооружениях
• ингибиторы накипи и коррозии в системах охлаждения и котловых контурах
• дозирование химикатов в технологических процессах (пищевая, химическая промышленность и др.)
• бассейны, системы обеззараживания воды

Рабочие среды и совместимость

• Назначение: дозирование жидких реагентов с производительностью до 940 л/ч и противодавлением до 4 бар.
• Материалы проточной части (головка, уплотнения, клапаны) - по исполнению; уточняются по коду/датащиту.
• ★Химическую совместимость материалов с конкретным реагентом (концентрация, температура) обязательно проверять по таблице стойкости Grundfos - от этого зависит выбор PP/PVDF/нерж. стали и эластомеров EPDM/FKM/PTFE.
• Для дегазирующих сред (гипохлорит и т.п.) применяйте исполнение/режим против газовых пробок и клапан удаления газа.

Конструкция и привод

• Тип: мембранный дозирующий насос, с шаговым приводом.
• Шаговый электродвигатель с электронным управлением; плавное изменение производительности.
• Дозирующая головка с всасывающим и нагнетательным клапанами; присоединение реагентных линий - по исполнению (уточняется по коду/датащиту).

Производительность и давление

Значения - предельные для типоразмера по обозначению Grundfos. Фактическую дозу (л/ч) задают длиной и частотой хода в пределах диапазона регулирования; фактическое противодавление системы не должно превышать 4 бар. Кривая Q-H неприменима (объёмный принцип). Габариты, объём хода и масса - во вкладке «Характеристики».

Управление и функции

• Шаговый привод с цифровым/аналоговым управлением (исполнения B/AR): ручной ввод, импульсный вход, аналоговый сигнал 0/4-20 мА.
• Плавное регулирование производительности.

Конкурентные преимущества Grundfos

• Точное объёмное дозирование с широким диапазоном регулирования - экономия реагента.
• Электронное управление (импульс/аналог/дисплей) - простая интеграция в АСУ и приборы учёта расхода.
• Стабильная подача, слабо зависящая от давления в линии; функции контроля дозирования по исполнению.
• Компактный корпус, стойкие к химии материалы проточной части (по исполнению).

Монтаж и подключение

• Насос устанавливают над баком реагента либо с подпором на всасывании; всасывающая линия с донным клапаном и фильтром опускается в бак, но не в слой осадка. При производительности 940 л/ч обеспечьте запас объёма бака не менее чем на смену работы, иначе насос будет работать с завоздушенной линией.
• Рабочее противодавление до 4 бар: напорная трубка и фитинги подбираются на это давление с запасом. Если давление в точке ввода ниже 1 бар, установите клапан поддержания противодавления - иначе реагент будет уходить самотёком (сифонирование) и доза уплывёт.
• В точке ввода обязателен инжекционный клапан (он же обратный) - он держит линию под давлением и предотвращает попадание среды в дозирующую линию.
• Присоединение дозирующей головки - Rp 1 1/4" / NPT 1 1/4" (резьба): используйте штатные вставки и накидные гайки, не заменяйте их произвольными фитингами.
• Частота ходов до 160 ходов/мин (макс.): на длинной напорной линии ставьте демпфер пульсаций, иначе пульсирующий поток нагружает трубку и сбивает показания расходомера.
• Электронный привод: задайте режим (ручной, импульсный, аналоговый 4-20 мА), подключите управляющий сигнал по схеме Grundfos. Сигнал аварии (и датчик протечки мембраны, если он есть в исполнении) выводится на щит.
• Для дегазирующих реагентов (гипохлорит натрия, перекись) предусмотрите деаэрацию головки и подъём линии без петель - газовая пробка полностью прекращает дозирование.
• Зона установки: поддон, отсечная арматура, возможность промывки водой, СИЗ рядом. Обязательно заземление (клемма PE).
• После пуска выполните калибровку по мерной ёмкости: фактическая подача отличается от паспортной из-за вязкости реагента и реального противодавления.

Сервис и эксплуатация

• Расходные элементы - мембрана, всасывающий и нагнетательный клапаны с сёдлами и уплотнениями. Ресурс зависит от реагента, температуры и фактического давления; кристаллизующиеся реагенты сокращают его в разы.
• Признак износа - падение фактической дозы при неизменных настройках; проверяется калибровкой по мерной ёмкости (для 940 л/ч удобна мерная колба на объём одной минуты работы).
• Электронный привод: следите за сообщениями об ошибках и за сигналом датчика протечки мембраны, если он предусмотрен исполнением; после замены мембраны сбросьте счётчик обслуживания и повторите калибровку.
• Редуктора и регулятора длины хода у шагового привода нет - подача задаётся электроникой, поэтому обслуживание сводится к проточной части и калибровке.
• Перед любым обслуживанием сбросьте давление, промойте головку совместимой жидкостью (для большинства реагентов - вода), используйте СИЗ и нейтрализацию проливов.
• При остановке дольше суток дренируйте и промывайте проточную часть - иначе реагент кристаллизуется в клапанах и насос не запустится.

Подбор по задаче дозирования

Для подбора пришлите: реагент (наименование, концентрация, температура), требуемую дозу (л/ч или г/ч + плотность), противодавление в точке ввода (бар, не выше 4 бар для этого типоразмера), тип управления (ручной/импульс/аналог/шина), напряжение. Подбор - по производительности и противодавлению, а также по химической совместимости материалов проточной части.

Ограничения и типовые ошибки подбора

• Подбор без проверки химической совместимости материалов (головка/уплотнения/клапаны) с реагентом.
• Противодавление системы выше допустимого (4 бар) - перегрузка и срыв дозирования.
• Игнорирование дегазации для газящих реагентов - газовые пробки и потеря дозы.
• Отсутствие инжекционного клапана/клапана противодавления - нестабильная доза, сифонирование.
• Выбор по одному расходу без учёта диапазона регулирования и точности на малых подачах.

Документация

По типоразмеру доступны официальные данные Grundfos: производительность, противодавление, материалы исполнения, диапазон регулирования и присоединения. Полный паспорт, руководство и таблицу химической стойкости по конкретному артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите реагент и концентрацию, требуемую дозу (л/ч), противодавление, тип управления и напряжение, материалы проточной части и фото шильдика заменяемого насоса - специалисты ХитЭнерджи проверят параметры и совместимость.
