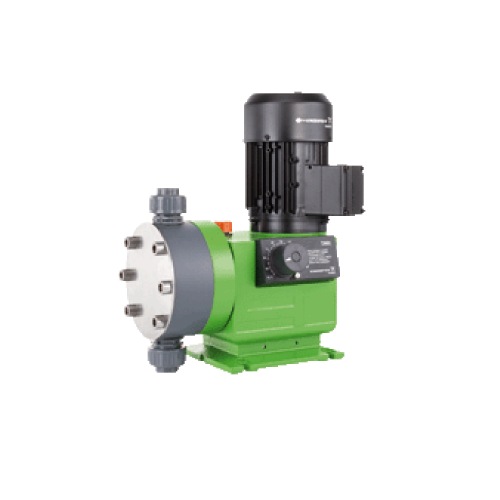

Дозирующий насос Grundfos DMX 190-10 B-SS/V/SS-X-E1A1A1 арт. 96293610

Назначение

Grundfos DMX 190-10 B-SS/V/SS-X-E1A1A1 - мембранный дозирующий насос (механический мембранный) для точной подачи (дозирования) жидких реагентов в процессах водоподготовки и промышленности: дезинфекция и хлорирование, коррекция pH, коагуляция/флокуляция, ингибирование накипи и коррозии, дозирование химикатов в технологические линии. Максимальная производительность до 190 л/ч при противодавлении до 10 бар. Подача задаётся объёмно (длиной и частотой хода), поэтому расход стабилен и не зависит напрямую от давления в линии (в пределах допустимого противодавления).

Расшифровка обозначения

Обозначение DMX 190-10 B-SS/V/SS-X-E1A1A1 по официальной схеме Grundfos:

Принцип действия

Мембрана приводится в возвратно-поступательное движение механическим приводом от электродвигателя; всасывающий и нагнетательный шариковые клапаны обеспечивают направленную подачу. Производительность регулируется длиной хода (вручную или сервоприводом по исполнению). Дозирующий насос объёмного типа: за каждый ход вытесняется фиксированный объём реагента, поэтому подача пропорциональна частоте и длине хода и слабо зависит от противодавления. Классическая напорная характеристика Q-H к дозирующим насосам неприменима - ключевые параметры это производительность (л/ч) и максимальное противодавление (бар).

Область применения

• водоподготовка: дезинфекция и хлорирование (гипохлорит натрия), коррекция pH (кислота/щёлочь)
• коагуляция и флокуляция, дозирование реагентов на очистных сооружениях
• ингибиторы накипи и коррозии в системах охлаждения и котловых контурах
• дозирование химикатов в технологических процессах (пищевая, химическая промышленность и др.)
• бассейны, системы обеззараживания воды

Рабочие среды и совместимость

• Назначение: дозирование жидких реагентов с производительностью до 190 л/ч и противодавлением до 10 бар.
• Материал дозирующей головки: нержавеющая сталь 1.4435.
• Материал уплотнений/прокладок: FKM (Viton).
• Материал шариков клапанов: нержавеющая сталь 1.4401.
• ★Химическую совместимость материалов с конкретным реагентом (концентрация, температура) обязательно проверять по таблице стойкости Grundfos - от этого зависит выбор PP/PVDF/нерж. стали и эластомеров EPDM/FKM/PTFE.
• Для дегазирующих сред (гипохлорит и т.п.) применяйте исполнение/режим против газовых пробок и клапан удаления газа.

Конструкция и привод

• Тип: мембранный дозирующий насос, механический мембранный.
• Механический привод от асинхронного электродвигателя через редуктор; регулировка длины хода (ручка/сервопривод по исполнению).
• Дозирующая головка с всасывающим и нагнетательным клапанами; присоединение реагентных линий - по исполнению (уточняется по коду/датащиту).

Производительность и давление

Значения - предельные для типоразмера по обозначению Grundfos. Фактическую дозу (л/ч) задают длиной и частотой хода в пределах диапазона регулирования; фактическое противодавление системы не должно превышать 10 бар. Кривая Q-H неприменима (объёмный принцип). Ход, объём хода и точные размеры - по датащиту типоразмера.

Управление и функции

• Механическая регулировка производительности длиной хода (0-100%), вручную или сервоприводом по исполнению; управление пуском/остановом - через электрическую схему установки.
• Для дистанционного регулирования применяют исполнения с сервоприводом/датчиком положения по каталогу.

Конкурентные преимущества Grundfos

• Механический привод - надёжность и работа при повышенном противодавлении (особенно у исполнений с гидравлической мембраной DMH).
• Регулировка производительности длиной хода; воспроизводимость дозы.
• Стойкие к химии материалы головки/клапанов (PP/PVDF/нерж. сталь, EPDM/FKM/PTFE) по исполнению.
• Простая эксплуатация и обслуживание проточной части.

Монтаж и подключение

• Насос устанавливают над баком реагента либо с подпором на всасывании; всасывающая линия с донным клапаном и фильтром опускается в бак, но не в слой осадка. При производительности 190 л/ч обеспечьте запас объёма бака не менее чем на смену работы, иначе насос будет работать с завоздушенной линией.
• Рабочее противодавление до 10 бар: напорная трубка и фитинги подбираются на это давление с запасом. Если давление в точке ввода ниже 2,0 бар, установите клапан поддержания противодавления - иначе реагент будет уходить самотёком (сифонирование) и доза уплывёт.
• В точке ввода обязателен инжекционный клапан (он же обратный) - он держит линию под давлением и предотвращает попадание среды в дозирующую линию.
• Материал дозирующей головки - нержавеющая сталь 1.4435; мембрана и клапаны того же исполнения. Перед пуском сверьте совместимость с конкретным реагентом и его концентрацией по таблице химстойкости Grundfos.
• Механический привод: производительность задаётся регулятором длины хода при работающем насосе; изменение хода на остановленном насосе повреждает механизм.
• Для дегазирующих реагентов (гипохлорит натрия, перекись) предусмотрите деаэрацию головки и подъём линии без петель - газовая пробка полностью прекращает дозирование.
• Зона установки: поддон, отсечная арматура, возможность промывки водой, СИЗ рядом. Обязательно заземление (клемма PE).
• После пуска выполните калибровку по мерной ёмкости: фактическая подача отличается от паспортной из-за вязкости реагента и реального противодавления.

Сервис и эксплуатация

• Расходные элементы - мембрана, всасывающий и нагнетательный клапаны с сёдлами и уплотнениями. Ресурс зависит от реагента, температуры и фактического давления; кристаллизующиеся реагенты сокращают его в разы.
• Признак износа - падение фактической дозы при неизменных настройках; проверяется калибровкой по мерной ёмкости (для 190 л/ч удобна мерная колба на объём одной минуты работы).
• Редуктор механического привода: контролируйте уровень и состояние смазки по регламенту Grundfos, следите за отсутствием течи по валу.
• Настройку длины хода проверяйте после каждого обслуживания головки - при сборке она может сбиться.
• Перед любым обслуживанием сбросьте давление, промойте головку совместимой жидкостью (для большинства реагентов - вода), используйте СИЗ и нейтрализацию проливов.
• При остановке дольше суток дренируйте и промывайте проточную часть - иначе реагент кристаллизуется в клапанах и насос не запустится.

Подбор по задаче дозирования

Для подбора пришлите: реагент (наименование, концентрация, температура), требуемую дозу (л/ч или г/ч + плотность), противодавление в точке ввода (бар, не выше 10 бар для этого типоразмера), тип управления (ручной/импульс/аналог/шина), напряжение. Подбор - по производительности и противодавлению, а также по химической совместимости материалов проточной части.

Ограничения и типовые ошибки подбора

• Подбор без проверки химической совместимости материалов (головка/уплотнения/клапаны) с реагентом.
• Противодавление системы выше допустимого (10 бар) - перегрузка и срыв дозирования.
• Игнорирование дегазации для газящих реагентов - газовые пробки и потеря дозы.
• Отсутствие инжекционного клапана/клапана противодавления - нестабильная доза, сифонирование.
• Выбор по одному расходу без учёта диапазона регулирования и точности на малых подачах.

Документация

По типоразмеру доступны официальные данные Grundfos: производительность, противодавление, материалы исполнения, диапазон регулирования и присоединения. Полный паспорт, руководство и таблицу химической стойкости по конкретному артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите реагент и концентрацию, требуемую дозу (л/ч), противодавление, тип управления и напряжение, материалы проточной части и фото шильдика заменяемого насоса - специалисты ХитЭнерджи проверят параметры и совместимость.
