Насос Grundfos DP10.50.09.E.2.1.502 арт. 96877476

Назначение

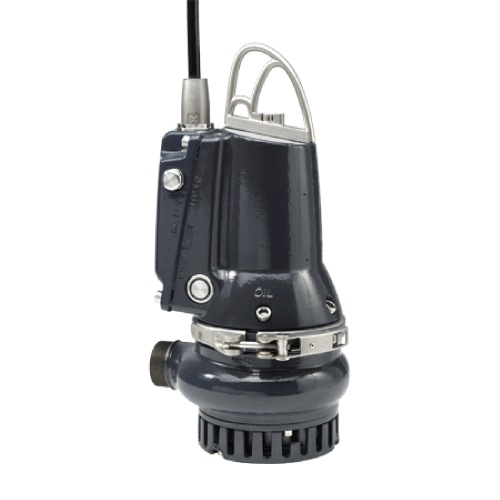

Grundfos DP10.50.09.E.2.1.502 - погружной дренажный насос для стационарной установки в приямке. Чугунный корпус и полуоткрытое рабочее колесо со свободным проходом 10 мм перекачивают дренажные и загрязнённые воды. Максимальная подача 42,8 м³/ч, максимальный напор 13,8 м. Двигатель 0,9 кВт. Применяется в дренажных приямках зданий и промышленных объектов, для откачки поверхностных, грунтовых и технических вод.

Расшифровка обозначения

Официальной схемы расшифровки обозначения для дренажных и фекальных насосов Grundfos DW, DP и EF производитель в открытой документации не приводит, поэтому отдельные символы кода не трактуются. Все характеристики ниже взяты из официальных данных Grundfos по этому артикулу, а не выведены из обозначения.

Принцип действия

Полуоткрытое рабочее колесо создаёт напор и одновременно пропускает твёрдые включения: открытая геометрия снижает риск засорения. Двигатель охлаждается перекачиваемой жидкостью, поэтому насос работает погружённым. Тип колеса по датащиту - полуоткрытое. Рабочая точка определяется пересечением напорной характеристики насоса и сопротивления напорной линии (высота подъёма плюс потери в шланге или трубопроводе).

Область применения

• дренажные приямки жилых и промышленных зданий
• откачка поверхностных, грунтовых и технических вод
• сбор дренажа от систем водоотведения и водоочистки
• осушение подземных сооружений и паркингов

Рабочие среды и ограничения

• Среда: дренажные и загрязнённые воды с включениями до 10 мм.
• Температура жидкости: от 0 до +40 °C (по датащиту артикула).
• Максимальная глубина погружения: 10 м.
• Допустимое число пусков - до 30 в час: объём приямка подбирается под этот предел.
• Сухой ход недопустим: двигатель охлаждается перекачиваемой жидкостью.
• Насос в стандартном исполнении: перекачивание горючих и взрывоопасных жидкостей не допускается.

Конструкция и материалы

• Корпус насоса: чугун.
• Рабочее колесо: чугун.
• Уплотнение вала: первичное торцевое SiC/SiC и вторичное манжетное уплотнение с масляной камерой между ними - защита двигателя от протечек.
• Погружной электродвигатель, класс защиты IP68, класс изоляции F; охлаждение перекачиваемой жидкостью.
• Напорное присоединение: R 2
• Кабель длиной 10 м, тип LYNIFLEX.
• Масса насоса 39 кг - подъём за рым.

Гидравлические параметры

Официальная кривая Q-H этого артикула приведена в галерее карточки.

Динамика расхода и напора

Напор погружного насоса максимален при малой подаче и снижается по мере роста расхода. Подбор по максимуму неверен: рабочая точка - это высота подъёма плюс потери в напорной линии, поэтому длинный шланг малого диаметра заметно снижает фактическую подачу.

Точки напорной характеристики, снятые с официальной кривой датащита Grundfos (справочно, для подбора по рабочей точке):

Электродвигатель и электрическая часть

• Мощность P2: 0,9 кВт.
• Напряжение: 1 × 230 В.
• Номинальный ток: 6,1 А.
• cos φ: 0,96.
• Частота вращения: 2870 об/мин.
• КПД двигателя при полной нагрузке: 67 %.
• Способ пуска: прямой (DOL).
• Класс защиты: IP68.
• Класс изоляции: F.

Однофазное исполнение: направление вращения задаётся конструкцией, проверка фазировки не требуется. Обязательно заземление (клемма PE). Защита двигателя и управление уровнем - через шкаф или блок автоматики с поплавковым выключателем.

Преимущества

• Чугунная проточная часть - ресурс при стационарной круглосуточной работе.
• Свободный проход 10 мм - дренаж с загрязнениями без частых засоров.
• Двойное уплотнение вала с масляной камерой - двигатель защищён от протечек.
• Класс защиты IP68 и охлаждение перекачиваемой жидкостью - надёжность в приямке.

Монтаж и подключение

• Стационарная установка в приямке; напорное присоединение R 2, трубопровод опирается отдельно, нагрузка на патрубок насоса не допускается.
• В напорной линии предусматривают обратный клапан и запорную арматуру - иначе содержимое трубы возвращается в приямок после остановки.
• Глубина погружения - не более 10 м; насос должен оставаться погружённым для охлаждения двигателя.
• Масса 39 кг - спуск и подъём на тросе или цепи за рым.
• Электропитание 1 × 230 В, номинальный ток 6,1 А - по нему подбирают автомат защиты и сечение линии.
• Уровни включения и отключения задают так, чтобы число пусков не превышало 30 в час.
• Кабель нельзя натягивать и использовать для подъёма насоса; обязательно заземление (PE).

Сервис и эксплуатация

• Регулярно очищайте всасывающую часть и приямок от ила и мусора - засорение снижает подачу и перегревает двигатель.
• Контролируйте состояние масла в камере уплотнения: помутнение указывает на износ торцевого уплотнения.
• Проверяйте износ полуоткрытого колеса и зазор в проточной части: рост потребляемого тока при падении подачи - типичный признак износа.
• Периодически измеряйте сопротивление изоляции обмотки и кабеля.
• Контрольные значения этого артикула: мощность 0,9 кВт, номинальный ток 6,1 А, частота вращения 2870 об/мин - рост тока означает засорение или износ, падение подачи при неизменном токе - износ проточной части.
• Масса 39 кг: подъём цепью через рым подъёмным устройством; при обслуживании насос вынимают полностью, не опирая на кабель.
• Перед хранением насос промывают и опорожняют.

Габаритные размеры и присоединение

Напорное присоединение - R 2. Габаритный чертёж артикула приведён в галерее карточки.

Параметры для подбора

• Требуемая подача и высота подъёма с учётом потерь в шланге или трубопроводе.
• Характер воды: песок и абразив, размер включений.
• Размер приямка и режим работы (периодический или непрерывный).
• Напряжение сети (однофазная или трёхфазная линия), длина кабеля.

Ограничения и типовые ошибки подбора

• Подбор по максимальной подаче без учёта высоты подъёма - фактическая производительность оказывается вдвое меньше ожидаемой.
• Длинный шланг малого диаметра - потери напора съедают подачу.
• Установка насоса прямо в осадок без подставки - засорение и износ.
• Слишком малый приямок - превышение допустимого числа пусков в час.

Документация

Характеристики приведены по датащиту Grundfos Product Centre для этого артикула, в галерее карточки - кривая Q-H и габаритный чертёж. Паспорт и руководство по монтажу и эксплуатации специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в том числе параллельным импортом. Для подбора аналога пришлите требуемые подачу и напор, характер воды, размер включений, напряжение сети и фото шильдика - специалисты ХитЭнерджи проверят взаимозаменяемость.
