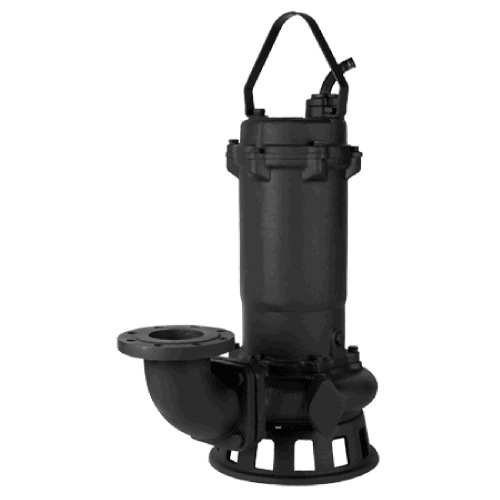

Насос Grundfos DPK.20.100.110.5.0D арт. 96884090

Назначение

Grundfos DPK.20.100.110.5.0D - погружной дренажный насос DPK с одноканальным полуоткрытым рабочим колесом. Откачивает дренажные, поверхностные и грунтовые воды, в том числе содержащие абразив, с включениями до 20 мм. Напорный патрубок DN 100, двигатель 11 кВт, 2850 мин⁻¹. Применяется для дренажа и водоотведения на промышленных площадках, при осушении приямков и резервуаров, откачке поверхностных и технических вод.

Расшифровка обозначения

Обозначение DPK.20.100.110.5.0D по официальной схеме Grundfos (data booklet DWK/DPK, раздел Identification):

Принцип действия

Полуоткрытое рабочее колесо устойчиво к включениям: открытая геометрия снижает засорение при откачке загрязнённых и песчаных вод, а износ равномерно распределяется по лопастям. Двигатель охлаждается перекачиваемой жидкостью. Насос погружной, одноступенчатый; рабочая точка - пересечение характеристики насоса и сопротивления напорной линии.

Область применения

• дренаж и водоотведение промышленных площадок и территорий
• осушение приямков, резервуаров и подземных сооружений
• откачка поверхностных, грунтовых и технических вод, в том числе с абразивом

Рабочие среды и ограничения

• Среда: дренажные, поверхностные и грунтовые воды, в том числе с абразивом, с включениями до 20 мм.
• Температура перекачиваемой жидкости - до +40 °C, допустимый диапазон pH 4-10 (по data booklet Grundfos).
• Максимальная глубина погружения - 25 м.
• Допустимое число пусков - не более 30 в час: объём приямка и уставки уровней рассчитываются под этот предел.
• Насос не предназначен для горючих и взрывоопасных жидкостей; сухой ход недопустим.

Конструкция и материалы

• Рабочее колесо: одноканальное полуоткрытое рабочее колесо.
• Материалы: чугун (корпус и рабочее колесо).
• Погружной электродвигатель, класс защиты IP68, класс изоляции F; защита от перегрева обмотки - встроенный тепловой выключатель (в части исполнений - автоматический выключатель, по каталогу).
• Двойное торцевое уплотнение вала с масляной камерой между уплотнениями - защита двигателя от протечек.
• Напорный патрубок DN 100; опора и колено/автотрап подбираются отдельно как принадлежности.
• Кабель длиной 10 м, сечение 4 x 6,0 мм² + 4 x 1 мм².

Гидравлические параметры

Официальная кривая Q-H этого типоразмера приведена в галерее карточки - по ней определяют подачу и напор в рабочей точке.

Динамика расхода и напора

Напор погружного насоса максимален при малой подаче и снижается по мере роста расхода вдоль напорной характеристики. Для водопонижения важна не максимальная подача, а рабочая точка: геометрическая высота подъёма плюс потери в напорном рукаве или трубопроводе. Кривая Q-H этого артикула приведена в галерее карточки.

Электродвигатель и электрическая часть

• Мощность P2: 11 кВт; частота сети 50 Гц.
• Напряжение: 3 × 380-415 (звезда); способ пуска - прямой (DOL).
• Номинальный ток: 23 А.
• cos φ при полной нагрузке: 0,92.
• Класс защиты IP68 (погружной); защита от перегрева - встроенный тепловой выключатель, выводимый в цепь управления.
• Подключение выполняет квалифицированный персонал; обязательно заземление (клемма PE); управление уровнем - через поплавки или реле уровня в шкафу.

Преимущества

• Компактная дренажная гидравлика с фланцевым напорным патрубком для стационарных схем.
• Двигатель в чугунном корпусе с классом защиты IP68 и тепловой защитой обмотки.
• Кабель длиной 10 м в комплекте - насос готов к подключению на объекте.

Монтаж и подключение

• Установка свободностоящая на кольцевой опоре или стационарная на автоматической трубной муфте (автотрап) с направляющими - опора, колено и автотрап заказываются отдельно.
• Напорное присоединение фланцевое DN 100; трубопровод опирается отдельно, нагрузка на патрубок насоса не допускается.
• Масса насоса 166 кг (с 10 м кабеля) - подъём только лебёдкой или краном за рым.
• Уставки уровней задают так, чтобы число пусков не превышало 30 в час; уровень отключения задают выше корпуса двигателя - он охлаждается перекачиваемой жидкостью.
• Питание 3 × 380-415 (звезда); прямой пуск; ток 23 А - по нему выбирают автомат защиты и сечение линии.
• Проверьте направление вращения при первом пуске (рывок насоса в сторону, противоположную вращению колеса); неверная фазировка снижает подачу.
• Обязательно заземление (клемма PE); кабель нельзя натягивать и использовать для подъёма насоса.

Сервис и эксплуатация

• Контроль масла в камере уплотнения: помутнение или эмульсия - признак износа торцевого уплотнения со стороны жидкости.
• Износ рабочего колеса и корпуса на абразиве - основной фактор падения подачи; при работе с песком осмотр проводят чаще, зазор восстанавливают по регламенту.
• Периодически измеряют сопротивление изоляции обмотки и кабеля, потребляемый ток по фазам.
• Контрольные значения этого исполнения: мощность 11 кВт, номинальный ток 23 А, частота вращения 2850 мин⁻¹ - рост тока означает износ или засорение, падение подачи при неизменном токе - износ проточной части.
• Масса 166 кг: подъём и спуск - только штатной цепью через рым, грузоподъёмность устройства подбирают с запасом к этой массе.
• Перед длительным хранением насос промывают чистой водой и опорожняют.

Габаритные размеры и присоединение

Буквенные обозначения соответствуют габаритному эскизу каталога Grundfos, приведённому в галерее карточки.

Параметры для подбора

• Требуемая подача и высота подъёма с учётом потерь в рукаве или трубопроводе.
• Характер воды: содержание песка и абразива, размер включений.
• Глубина приямка и доступное сечение для спуска насоса.
• Напряжение сети и способ пуска, длина кабельной линии.
• Режим работы: периодическая откачка или непрерывное водопонижение.

Ограничения и типовые ошибки подбора

• Подбор по максимуму кривой вместо рабочей точки - фактическая подача оказывается ниже.
• Насос ставят прямо в осадок: сетка забивается, растёт износ и перегрев.
• Длинный рукав малого диаметра - потери съедают напор.
• Работа при уровне ниже корпуса двигателя (нет рубашки охлаждения) - перегрев.
• Слишком малый приямок: превышение допустимого числа пусков в час.

Документация

Технические данные приведены по официальному data booklet Grundfos DWK/DPK (таблицы Dimensions, Electrical data, Pump data), в галерее карточки - кривая Q-H типоразмера и габаритный эскиз. Паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в том числе параллельным импортом. Для подбора аналога пришлите требуемую подачу и высоту подъёма, характер воды (песок, абразив, включения), напряжение сети, тип присоединения и фото шильдика - специалисты ХитЭнерджи проверят взаимозаменяемость по гидравлике и присоединительным размерам.
