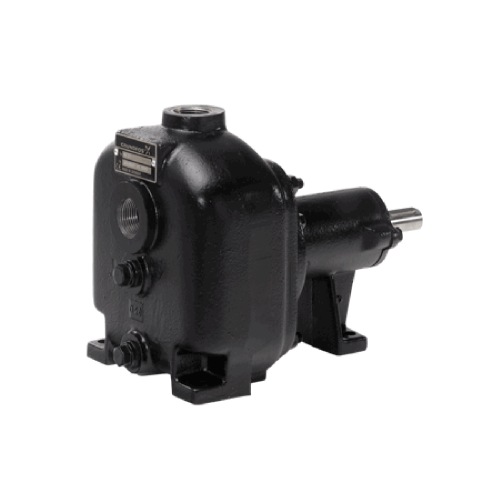

Дренажный насос Grundfos PO23.10.BL.P.2.B.P.48,5 COAL / G-CUSN арт. L6Z20029

Назначение

Grundfos PO23.10.BL.P.2.B.P.48,5 COAL / G-CUSN - самовсасывающий центробежный насос для водоотлива: рабочее колесо и корпус рассчитаны на воду с механическими включениями, а самовсасывание позволяет поднимать воду с уровня ниже насоса без заливки всасывающей линии при каждом пуске. Применяется для водоотлива и осушения. Насос ставится на поверхности, рядом с осушаемым котлованом, траншеей или приямком, и работает как при временной, так и при стационарной установке. Привод - бензиновый двигатель: насос работает на объектах без электросети.

Расшифровка обозначения

Обозначение PO23.10.BL.P.2.B.P.48,5 COAL / G-CUSN по официальной схеме Grundfos:

Принцип действия

Перед первым пуском корпус заполняется водой. При вращении колеса воздух из всасывающей линии увлекается водой и выбрасывается через напорный патрубок - так насос сам создаёт разрежение и поднимает воду с нижнего уровня. После выхода на режим он работает как обычный центробежный. Свободный проход рассчитан на воду с песком и мелкими включениями, характерными для водоотлива.

Область применения

• осушение котлованов, траншей и строительных площадок
• откачка воды из подвалов и приямков после подтопления
• водоотлив на объектах промышленности и в коммунальном хозяйстве
• временная установка на период работ и стационарные водоотливные узлы
• перекачивание воды с песком и мелкими механическими включениями

Рабочие среды и ограничения

Конструкция и материалы

• самовсасывающая гидравлика с обратным клапаном во всасывающем патрубке
• рабочее колесо - бронза
• уплотнение вала - NBR (бутадиен-нитрильный каучук)
• рама для переноски или основание под стационарную установку
• поставляется в сборе с приводом

Электродвигатель и электрическая часть

Двигатель имеет встроенное тепловое реле, но для защиты от перегрузки требуется ВНЕШНИЙ контактор, подключённый к этому реле - без него защита не работает. Подключение к сети выполняется только через защитное заземление PE квалифицированным электриком.

Габаритные размеры и масса

Конкурентные преимущества Grundfos

• самовсасывание: насос поднимает воду с уровня ниже собственной установки и не требует заливки всасывающей линии при каждом пуске
• поверхностная установка - обслуживание без извлечения агрегата из приямка
• свободный проход 10 мм - работа с водой, содержащей механические включения
• исполнения с электродвигателем и с бензиновым двигателем - в том числе для объектов без электросети
• переносная или стационарная рама под задачу

Монтаж и подключение

• насос устанавливается на поверхности рядом с осушаемым котлованом, траншеей или приямком; всасывающий рукав опускается к воде
• всасывающая линия должна быть герметична и без воздушных карманов - иначе самовсасывание не начнётся
• перед первым пуском корпус заполняется водой через заливную пробку
• приёмный фильтр (сетка) на конце всасывающего рукава защищает от крупного мусора
• напорный рукав прокладывается без резких перегибов
• масса 48 кг - переноска вдвоём или на раме

Сервис и эксплуатация

• промывать корпус и приёмный фильтр после работы с загрязнённой водой
• контролировать износ рабочего колеса и корпуса: песок и взвесь ускоряют износ
• проверять герметичность всасывающей линии - подсос воздуха срывает самовсасывание
• перед хранением и при риске замерзания сливать воду из корпуса через пробку

Как подобрать

• требуемые подача и напор в рабочей точке
• потери давления в трубопроводе и арматуре
• высота всасывания от уровня воды до насоса
• характер воды: содержание песка, ила и размер включений
• длина и диаметр напорной линии, требуемая скорость осушения
• наличие электросети на объекте (иначе - исполнение с бензиновым двигателем)

Ограничения и типовые ошибки подбора

• пуск без заливки корпуса - самовсасывание не начнётся, уплотнение работает всухую
• негерметичная или слишком длинная всасывающая линия - насос не выходит на режим
• превышение допустимой высоты всасывания
• включения крупнее свободного прохода - засорение проточной части
• работа без приёмного фильтра на загрязнённой воде

Документация

Технические данные приведены по официальному data booklet Grundfos «POMONA, Self-priming centrifugal pumps, 50 Hz». Технический лист с характеристиками и составом поставки доступен по запросу.

Подбор аналога и поставка

Сообщите требуемые подачу и напор, параметры источника воды или сети, напряжение питания - подберём исполнение из наличия или аналог с подтверждёнными характеристиками. ХитЭнерджи, heat-energy.ru.
