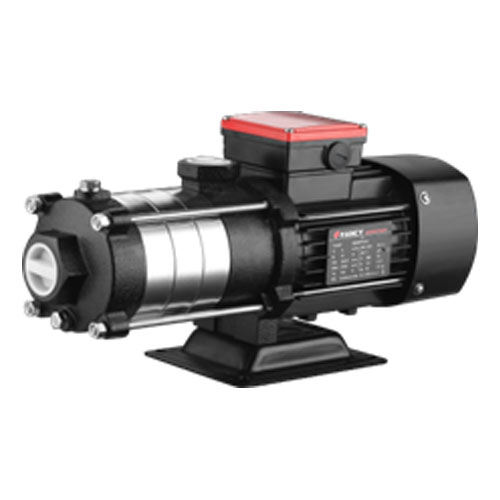

Насос FANCY CHLFT2-4 арт. 156CHLFT002

Назначение

Насос FANCY CHLFT2-4 - горизонтальный многоступенчатый центробежный насос для чистой воды и химически неагрессивных жидкостей. Горизонтальная компоновка на опорных лапах и резьбовые патрубки на одном уровне упрощают врезку в трубопровод и обслуживание. Применяется там, где нужен высокий напор при умеренном расходе: повышение давления в системах водоснабжения, водоподготовка и фильтрация, мойка и очистка, циркуляция в системах HVAC, орошение и полив, промышленные технологические линии.

Расшифровка обозначения

Подача и число ступеней приведены по обозначению модели FANCY (подача м³/ч - число ступеней); материалы исполнения - по описанию серии в каталоге FANCY.

Принцип работы

Напор создаётся последовательным прохождением жидкости через рабочие ступени: каждое рабочее колесо добавляет свою долю напора, поэтому пакет из 4 ступеней даёт высокий суммарный напор около 29 м при умеренном расходе около 2 м³/ч и компактном горизонтальном корпусе.

Область применения

• повышение давления в системах водоснабжения зданий и промышленных объектов;
• водоподготовка, фильтрация, установки обратного осмоса (сторона высокого давления);
• мойка, очистка, технологические процессы;
• циркуляция и подпитка в системах отопления, вентиляции и кондиционирования (HVAC);
• орошение, полив, малые насосные станции.

Рабочие среды и ограничения

Насос рассчитан на чистую или слабозагрязнённую воду и жидкости, не агрессивные к нержавеющей стали проточной части. Температура рабочей среды - от -10 °C до +120 °C. Абразивные и вязкие среды, а также жидкости с волокнистыми и твёрдыми включениями недопустимы без отдельного согласования.

Для химически активных сред совместимость жидкости (концентрация, температура, pH) с нержавеющей сталью и материалом уплотнения проверяют по таблицам химической стойкости, паспорту производителя и условиям конкретного подбора.

Конструктивные особенности

• корпус (головка) насоса и седло уплотнения - чугун; рабочие колёса, вал и направляющие аппараты - нержавеющая сталь SUS304;
• уплотнение вала - торцевое механическое уплотнение Viton-SiC-AISI304;
• фланец двигателя - алюминий, опорная база - чугун;
• горизонтальная компоновка на опорных лапах, резьбовые патрубки всасывания и напора;
• трёхфазный электродвигатель YE3 (высокий класс энергоэффективности), 3x380 В, 50 Гц, степень защиты IP55, класс изоляции F.

Основные технические параметры

Таблица Q-H

Напор H (м) при разных значениях подачи Q (м³/ч) по табличным данным каталога FANCY. Значения соответствуют кривой Q-H в галерее:

Первая точка (Q=0) - максимальный напор (закрытая задвижка); рабочую точку уточняйте по контуру.

Монтаж

Насос монтируется горизонтально на опорных лапах, на ровном жёстком фундаменте или виброопорах, рассчитанных на массу агрегата с заполнением. Резьбовые патрубки всасывания и напора расположены на одном уровне, что упрощает врезку в горизонтальный трубопровод.

Особенности монтажа для исполнения CHLFT:

• головка (корпус) насоса и седло уплотнения - чугунные: исполнение НЕ предназначено для деионизованной, дистиллированной, мягкой и химически активной воды - чугун в такой среде корродирует (для этих условий выбирают CHL или CHLF);
• после длительной остановки перед пуском проверить отсутствие ржавой воды; на период простоя головку дренировать во избежание внутренней коррозии чугуна;
• трёхфазное подключение: проверить направление вращения по стрелке на корпусе - при обратном вращении напор резко падает, а двигатель перегревается;
• устанавливать тепловое реле (защиту от перегрузки); исполнение допускает работу через частотный преобразователь;
• пакет из 4 ступеней требователен к подпору на всасывании - обеспечить увеличенный запас NPSH, особенно при тёплой воде и длинной всасывающей линии, иначе на последних ступенях возникает кавитация;

Общие требования к обвязке:

• всасывающую и напорную линии подводить без нагрузки на патрубки, с независимыми опорами труб;
• на всасывании установить фильтр-грязевик; при работе из открытого источника - приёмный (обратный) клапан для сохранения залива;
• перед первым пуском насос и всасывающую линию полностью заполнить жидкостью и удалить воздух - сухой пуск разрушает торцевое уплотнение;
• на входе и выходе поставить запорную арматуру, на напоре - обратный клапан; для наладки желательны манометры на входе и выходе;
• предусмотреть защиту от сухого хода (реле давления/протока или датчик уровня).

Дополнительно при монтаже и переподборе учитывают:

• при подборе взамен насоса другого производителя (в том числе западного бренда) сверять монтажные размеры, тип и диаметр резьбовых патрубков, длину и высоту агрегата, положение лап и доступ к двигателю - они могут отличаться от заменяемого насоса;
• проверять подпор на всасывании и риск кавитации при высокой температуре воды и большом числе ступеней;
• не допускать длительной работы в зоне малого расхода без проверки минимально допустимого расхода по каталогу;
• при высоком напоре проверять допустимое давление трубопровода, резьбовых соединений и арматуры;
• после монтажа проверять направление вращения, отсутствие воздуха в проточной части, ток двигателя и фактическую рабочую точку.

Сервис и эксплуатация

Горизонтальный многоступенчатый насос чувствителен к качеству воды и к условиям на всасывании, поэтому при эксплуатации контролируют несколько параметров.

Контроль с учётом исполнения CHLFT:

• контролировать чугунную головку и седло уплотнения на коррозию; появление бурой (ржавой) воды на пуске после простоя - повод промыть и проверить внутреннюю поверхность головки;
• на межсезонный простой головку обязательно дренировать - стоящая вода ускоряет коррозию чугуна;
• контролировать симметрию токов по фазам: перекос фаз ведёт к перегреву и сокращает ресурс двигателя;

Общий контроль при эксплуатации:

• контролировать шум и вибрацию: рост уровня часто указывает на кавитацию, износ подшипника или ослабление крепежа лап;
• следить за герметичностью торцевого уплотнения - появление капель требует проверки и замены уплотнения;
• контролировать давление на входе и выходе и сверять рабочую точку с кривой Q-H: падение напора говорит об износе колёс, засорении или подсосе воздуха;
• следить за чистотой фильтра на всасывании - загрязнение снижает подпор и провоцирует кавитацию;
• контролировать ток и нагрев двигателя: перегрев - признак перегрузки, недостаточного охлаждения или неверного напряжения;
• не допускать длительной работы при закрытой задвижке и работы всухую.

Для диагностики обычно проверяют фактические Q и H, давление на входе, ток двигателя, температуру среды и состояние фильтра. Перед заменой узла рекомендуется уточнить параметры по паспорту и рабочей точке.

Конкурентные инженерные особенности

• горизонтальная многоступенчатая конструкция даёт высокий напор при компактной установке и удобном доступе к двигателю;
• резьбовое присоединение и опорные лапы упрощают монтаж в насосных узлах и станциях повышения давления;
• горизонтальный многоступенчатый насос, головка насоса и седло уплотнения из чугуна, проточная часть (колёса, вал, направляющие) из нержавеющей стали SUS304;
• исполнения группы CHL (CHL - полностью нержавеющая, CHLF - нержавеющая проточная часть с чугунной базой, CHLFT - чугунная головка) позволяют выбрать материал под условия среды и бюджет;
• трёхфазное исполнение, двигатель YE3, степень защиты IP55, класс изоляции F (по каталогу FANCY);
• серия удобна для переподбора по Q/H вместо горизонтальных многоступенчатых насосов западных брендов.

Габаритные размеры

Ключевые размеры: присоединение (резьбовое) - G1" (DN 25) - всасывание и напор; полная длина l1 - 366 мм; полная высота h - 201 мм; высота оси насоса d - 136 мм; масса нетто - 15 кг. Полный габаритно-присоединительный набор вынесен во вкладку «Характеристики» и показан на габаритном чертеже.

Присоединительные и габаритные размеры (L1, H, D, база B x A, крепёж, масса нетто) - по конкретной модели из таблицы DIMENSIONS AND N.W каталога FANCY; полная привязка - на габаритном чертеже. Монтажные допуски уточняйте по паспорту и монтажному чертежу.

Документация

Для серии CHLFT и артикула 156CHLFT002 подготовлен технический лист для скачивания на сайте heat-energy.ru. В нём собраны подтверждённые характеристики, назначение, монтажные и эксплуатационные рекомендации, кривые Q-H и габаритные данные по официальным источникам FANCY.

Файл технического листа: fancy-chlft-2-4-art-156chlft002-techsheet.pdf.

Кривые, схемы и габаритные данные включены при наличии подтверждённых материалов из официальных источников. Параметры необходимо сверять по паспорту и каталогу производителя.

Что уточнить перед заказом

• требуемые расход Q и напор H в рабочей точке;
• температуру и состав перекачиваемой среды;
• напряжение сети (однофазная 220 В или трёхфазная 380 В) и способ управления (прямой пуск или частотный преобразователь);
• тип и размер резьбового присоединения, монтажные размеры на объекте;
• условия на всасывании (подпор, длина линии) для проверки NPSH.

Подбор по рабочей точке

Модель CHLFT2-4 рассчитана на подачу около 2 м³/ч и напор около 29 м. Подбор выполняется по рабочей точке Q/H: если требуемый напор выше или ниже, в пределах расходного семейства 2 м³/ч выбирается модель с большим или меньшим числом ступеней. Инженеры ХитЭнерджи помогут подобрать позицию по фактической рабочей точке.

Подбор аналога

После 2022 года насосы FANCY активно применяются в проектах замены и переподбора, где ранее использовались западные горизонтальные многоступенчатые насосы. Серия CHL может рассматриваться как рабочая альтернатива при подборе вместо насосов схожего типа, если совпадают рабочая точка Q/H, материалы, присоединение, давление, температура, габариты и условия монтажа.

Сопоставление указано по типу оборудования и области применения. Оно не подтверждает полную взаимозаменяемость. Точный аналог подбирается по расходу, напору, рабочей точке, материалам, присоединению, температуре, давлению, габаритам, NPSH и условиям эксплуатации.
