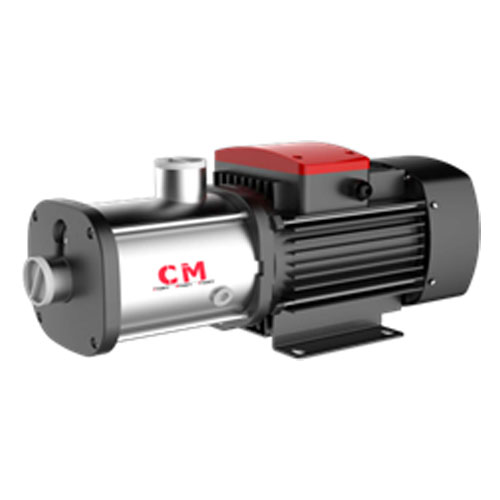

Насос FANCY CMm2-2 арт. 156CMM30000

Назначение

Насос FANCY CMm2-2 - компактный горизонтальный многоступенчатый центробежный насос для чистой воды. Небольшие габариты, горизонтальная установка и резьбовое присоединение делают его удобным для бытовых и коммерческих систем, где требуется повышенное давление при умеренном расходе. Типовые задачи: бытовое и коммерческое водоснабжение с повышением давления, небольшие насосные станции, водоподготовка и фильтрация, полив и орошение, подпитка и циркуляция в системах отопления и HVAC, мойка и хозяйственные нужды.

Расшифровка обозначения

Подача и число ступеней - по обозначению модели FANCY; материалы исполнения - по описанию серии CM в каталоге FANCY.

Принцип работы

В многоступенчатом насосе жидкость последовательно проходит через рабочие колёса, и каждое из них добавляет часть напора. Благодаря пакету из 2 ступеней компактный насос обеспечивает высокий напор около 15 м при умеренном расходе около 2 м³/ч.

Область применения

• повышение давления в квартирах, коттеджах, коммерческих и небольших промышленных объектах;
• подача воды из накопительных баков, водоподготовка и фильтрация;
• полив, орошение, мойка, хозяйственно-бытовые нужды;
• подпитка и циркуляция в системах отопления и HVAC.

Рабочие среды и ограничения

Насос предназначен для чистой или слабозагрязнённой воды, не агрессивной к нержавеющей проточной части и чугунной крышке. Температура среды - от -10 °C до +120 °C. Абразивные, вязкие и волокнистые среды недопустимы без согласования.

Для химически активных сред совместимость воды (концентрация, температура, pH) с нержавеющей сталью, чугунной крышкой и материалом уплотнения проверяют по таблицам химической стойкости и паспорту производителя.

Конструктивные особенности

• вход/выход, рабочие колёса, вал и направляющие аппараты - нержавеющая сталь SUS304;
• крышка насоса (cover plate) - чугун;
• уплотнение вала - торцевое механическое уплотнение Viton-SiC-AISI304;
• фланец двигателя - алюминий;
• компактный горизонтальный корпус, резьбовые патрубки всасывания и напора;
• однофазный двигатель 1x220-240 В, 50 Гц с рабочим конденсатором, класс энергоэффективности YE3, степень защиты IP55, класс изоляции F.

Основные технические параметры

Таблица Q-H

Напор H (м) при разных значениях подачи Q (м³/ч) по табличным данным каталога FANCY. Значения соответствуют кривой Q-H в галерее:

Первая точка (Q=0) - максимальный напор (закрытая задвижка); рабочую точку уточняйте по контуру.

Монтаж

Насос устанавливают горизонтально на ровном жёстком основании; компактный корпус позволяет разместить его в стеснённых условиях насосного узла. Резьбовые патрубки всасывания и напора врезают в трубопровод без перекосов.

Особенности монтажа для исполнения CMm:

• чугунная крышка насоса при полностью нержавеющей проточной части: для деионизованной, мягкой и химически активной воды учитывать наличие чугунной детали (для таких сред применяют исполнение с полностью нержавеющими деталями); при простое насос дренировать;
• компактный корпус на опорной площадке крепить на ровном жёстком основании; резьбовые патрубки не нагружать весом трубопровода;
• однофазное подключение: проверить рабочий конденсатор и его ёмкость; ограничить число пусков в час; частотное регулирование допустимо не для всех однофазных двигателей - уточнять по паспорту;

Общие требования к обвязке:

• всасывающую и напорную линии подводить с независимыми опорами, не нагружая патрубки;
• на всасывании ставить фильтр-грязевик; из открытого источника - приёмный (обратный) клапан;
• перед первым пуском заполнить насос и всасывающую линию водой - сухой пуск разрушает уплотнение;
• на входе и выходе - запорная арматура, на напоре - обратный клапан; для наладки полезны манометры;
• предусмотреть защиту от сухого хода (реле давления/протока).

При переподборе взамен насоса другой марки сверять монтажные размеры, тип и диаметр резьбовых патрубков, длину и высоту агрегата - они могут отличаться от заменяемого насоса.

Сервис и эксплуатация

Компактный многоступенчатый насос чувствителен к условиям на всасывании и качеству воды.

Контроль с учётом исполнения CMm:

• контролировать чугунную крышку насоса на коррозию и ржавые подтёки; проточная часть при этом нержавеющая;
• при межсезонном простое насос дренировать - стоящая вода ускоряет коррозию чугунной крышки;
• со временем рабочий конденсатор теряет ёмкость - при затруднённом пуске проверить и заменить его;

Общий контроль при эксплуатации:

• следить за шумом и вибрацией - рост указывает на кавитацию, износ подшипника или ослабление крепежа;
• контролировать протечки торцевого уплотнения;
• сверять рабочую точку с кривой Q-H по давлению на входе и выходе;
• следить за чистотой фильтра на всасывании, током и нагревом двигателя;
• не допускать работы всухую и при закрытой задвижке.

Для диагностики проверяют фактические Q и H, давление на входе, ток двигателя и температуру среды.

Конкурентные инженерные особенности

• компактная горизонтальная конструкция экономит место в насосном узле и упрощает монтаж;
• нержавеющая проточная часть SUS304 при доступной цене за счёт чугунной крышки;
• резьбовое присоединение и небольшая масса удобны для бытовых и коммерческих систем;
• однофазное исполнение, двигатель YE3, IP55, класс изоляции F;
• прямая альтернатива компактным многоступенчатым насосам западных брендов по рабочей точке Q/H.

Габаритные размеры

Ключевые размеры: присоединение (резьбовое) - G1" (DN 25) - всасывание и напор; полная длина l - 324 мм; полная высота h - 175 мм; высота оси насоса h1 - 79 мм; масса нетто - 10 кг. Полный габаритно-присоединительный набор вынесен во вкладку «Характеристики» и показан на габаритном чертеже.

Присоединительные и габаритные размеры (L, H, основание L2 x W1, масса нетто) - по конкретной модели из таблицы DIMENSIONS AND N.W каталога FANCY; полная привязка - на габаритном чертеже. Монтажные допуски уточняйте по паспорту.

Документация

Для серии CMm и артикула 156CMM30000 подготовлен технический лист для скачивания на сайте heat-energy.ru с подтверждёнными характеристиками, кривыми Q-H и габаритными данными по официальным источникам FANCY.

Файл технического листа: fancy-cmm-2-2-art-156cmm30000-techsheet.pdf.

Кривые, схемы и габаритные данные включены при наличии подтверждённых материалов. Параметры сверять по паспорту и каталогу производителя.

Что уточнить перед заказом

• требуемые расход Q и напор H в рабочей точке;
• температуру и состав среды;
• напряжение сети (220 В или 380 В) и способ управления;
• тип и размер резьбового присоединения, монтажные размеры;
• условия на всасывании (подпор, длина линии) для проверки NPSH.

Подбор по рабочей точке

Модель CMm2-2 рассчитана на подачу около 2 м³/ч и напор около 15 м. В семействе подачи 2 м³/ч напор регулируется числом ступеней. Инженеры ХитЭнерджи помогут подобрать позицию по фактической рабочей точке.

Подбор аналога

Компактные горизонтальные многоступенчатые насосы FANCY CM применяются как замена аналогичного оборудования западных марок в бытовых и коммерческих системах повышения давления. Модель CM рассматривается как рабочая альтернатива при совпадении рабочей точки Q/H, присоединения, материалов, давления и условий монтажа.

Сопоставление приведено по типу и назначению оборудования и не означает полной взаимозаменяемости. Точный аналог подбирают по расходу, напору, материалам, присоединению, температуре, давлению, габаритам, NPSH и условиям эксплуатации.
