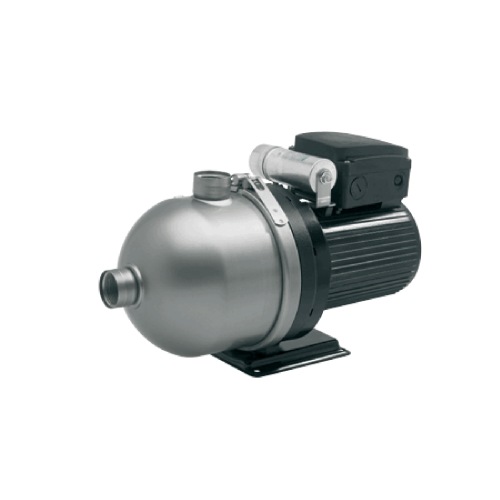

Горизонтальный насос Grundfos CHIU 2-20 A-W-G-E арт. 4H002102
Цена по запросу
Горизонтальный многоступенчатый насос Grundfos CHIU 2-20 A-W-G-E, подача 2 м³/ч (арт. 4H002102). Характеристики, состав поставки, подбор в ХитЭнерджи.
Назначение
Grundfos CHIU 2-20 A-W-G-E - горизонтальный многоступенчатый насос с мокрым ротором: торцевого уплотнения вала нет, ротор вращается в перекачиваемой жидкости, она же охлаждает двигатель. Применяется в системах хозяйственно-питьевого и технического водоснабжения. Вентилятор охлаждения не нужен, поэтому уровень шума низкий и насос подходит для помещений, чувствительных к шуму - в том числе для жилых зданий. Отсутствие торцевого уплотнения снимает и типовую причину протечек по валу.
Расшифровка обозначения
Обозначение CHIU 2-20 A-W-G-E по официальной схеме Grundfos:
| Элемент | Значение |
|---|---|
| CHIU | Тип: горизонтальный многоступенчатый насос Grundfos с мокрым ротором (canned rotor): двигатель охлаждается перекачиваемой жидкостью, торцевое уплотнение вала отсутствует |
| 2 | Номинальная подача - 2 м³/ч |
| 20 | Число ступеней - 2 (в обозначении число ступеней указывается умноженным на 10) |
| A | Исполнение насоса: базовое исполнение |
| W | Присоединение к трубопроводу: внутренняя трубная резьба |
| G | Материалы: детали проточной части - нержавеющая сталь 1.4401 (AISI 316) или равноценного класса |
| E | Резиновые детали насоса: EPDM (этилен-пропиленовый каучук) |
Принцип действия
Жидкость проходит последовательно через рабочие колёса, каждое из которых добавляет напор, поэтому при небольшой подаче насос развивает высокое давление. Ротор двигателя отделён от статора тонкой гильзой и вращается в перекачиваемой жидкости: она смазывает подшипники и отводит тепло. Из-за этого насос должен быть постоянно заполнен - работа всухую разрушает подшипники.
Область применения
- повышение давления в системах водоснабжения зданий
- подача воды в системах промывки, мойки и водоподготовки
- циркуляция и перекачивание чистых жидкостей без абразива
- объекты, где важен низкий уровень шума - жилые и общественные здания
- установки, где нежелательно торцевое уплотнение вала как источник протечек
Рабочие среды и ограничения
| Параметр | Значение |
|---|---|
| Перекачиваемая жидкость | чистая вода без абразивных и волокнистых включений |
| Температура жидкости | от 0 до +40 °C |
| Заполнение насоса | обязательно перед пуском: ротор работает в жидкости |
| Сухой ход | не допускается - подшипники смазываются перекачиваемой жидкостью |
Конструкция и материалы
- детали проточной части - нержавеющая сталь 1.4401 (AISI 316) или равноценного класса
- мокрый ротор: торцевое уплотнение вала отсутствует
- двухполюсный асинхронный двигатель с короткозамкнутым ротором
- охлаждение двигателя перекачиваемой жидкостью, без вентилятора
- осевой вход и радиальный выход, компактные габариты
- встроенное тепловое реле; для защиты двигателя нужен внешний контактор
Гидравлические параметры
| Параметр | Значение |
|---|---|
| Номинальная подача | 2 м³/ч |
| Число ступеней | 2 |
Значения относятся к частоте 50 Гц и приведены по официальному каталогу Grundfos; рабочая точка подбирается по кривой с учётом потерь в трубопроводе.
Электродвигатель и электрическая часть
| Параметр | Значение |
|---|---|
| Напряжение питания | 1 × 220-240 В, 50 Гц |
| Потребляемая мощность P1 | 450 Вт |
| Номинальный ток | 2,0-2,5 А |
| Частота вращения | 2900 мин⁻¹ |
Двигатель имеет встроенное тепловое реле, но для защиты от перегрузки требуется ВНЕШНИЙ контактор, подключённый к этому реле - без него защита не работает. Подключение к сети выполняется только через защитное заземление PE квалифицированным электриком.
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
| Размер B1, мм | 245 |
| Размер B2, мм | 142,5 |
| Масса нетто | 20,3 кг |
Конкурентные преимущества Grundfos
- мокрый ротор: нет торцевого уплотнения - нет и типовой причины протечек по валу
- низкий уровень шума: охлаждение жидкостью, вентилятор не нужен
- нержавеющая сталь проточной части (1.4401 / AISI 316 или равноценная)
- компактные габариты, осевой вход и радиальный выход
- многоступенчатая гидравлика: высокое давление при небольшой подаче
Монтаж и подключение
- насос монтируется горизонтально в трубопроводе, вал располагается горизонтально
- перед пуском насос заполняется жидкостью: работа всухую разрушает подшипники
- на входе и выходе устанавливается запорная арматура для обслуживания без слива системы
- защита двигателя - внешний контактор, подключённый к встроенному тепловому реле
- трубопроводы крепятся отдельными опорами, чтобы не нагружать корпус насоса
- масса насоса 20,3 кг - предусмотреть опору под агрегат
Сервис и эксплуатация
- проверять отсутствие воздуха в насосе: воздушная пробка оставляет ротор без смазки и охлаждения
- следить за чистотой жидкости - абразив изнашивает подшипники скольжения
- при длительном простое проворачивать вал, чтобы подшипники не прикипели
- при замерзании возможных участков систему опорожняют
Как подобрать
- требуемые подача и напор в рабочей точке
- потери давления в трубопроводе и арматуре
- давление на входе и допустимое суммарное давление системы
- напряжение и фазность сети, наличие места для внешнего контактора
Ограничения и типовые ошибки подбора
- пуск незаполненного насоса - разрушение подшипников скольжения
- отсутствие внешнего контактора: встроенное тепловое реле само двигатель не защищает
- перекачивание жидкостей с абразивом или волокном - насос рассчитан на чистые среды
- превышение допустимого давления системы (давление на входе плюс напор насоса)
Документация
Технические данные приведены по официальному data booklet Grundfos «CHI, CHIU, Multipurpose stainless steel pumps». Технический лист с характеристиками и составом поставки доступен по запросу.
Подбор аналога и поставка
Сообщите требуемые подачу и напор, параметры источника воды или сети, напряжение питания - подберём исполнение из наличия или аналог с подтверждёнными характеристиками. ХитЭнерджи, heat-energy.ru.
| Тип оборудования |
горизонтальный многоступенчатый насос |
|---|---|
| Масса нетто |
20,3 кг |
| Число ступеней |
2 |
| Номинальный ток |
2,0-2,5 А |
| Частота вращения |
2900 об/мин |
| Материалы проточной части |
нержавеющая сталь 1.4401 (AISI 316) |
| Напряжение питания |
1 × 220-240 В, 50 Гц |
| Температура жидкости |
от 0 до +40 °C |
| Потребляемая мощность P1, Вт |
450 |
| Размер B1, мм |
245 |
| Размер B2, мм |
142,5 |
| Номинальная подача |
2 м³/ч |
