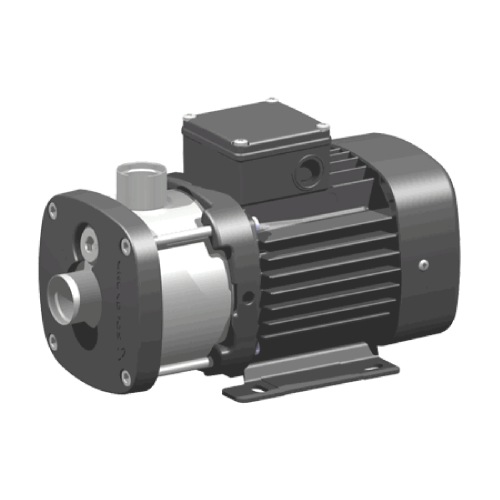

Насос Grundfos CM 3-2 A-R-I-V-AQQV арт. 96961024

Назначение

Grundfos CM 3-2 A-R-I-V-AQQV - компактный горизонтальный многоступенчатый центробежный насос с осевым входом жидкости и торцевым расположением всасывающего патрубка (торцевое всасывание). Развивает повышенный напор за счёт последовательного прохождения жидкости через 2 ступени. Применяется для водоснабжения, повышения давления, мойки, орошения, водоподготовки, промывки и общепромышленных систем с чистой водой и неагрессивными жидкостями. Компактное моноблочное исполнение упрощает установку и обслуживание.

Расшифровка обозначения

Обозначение CM 3-2 A-R-I-V-AQQV по официальной схеме Grundfos:

Принцип действия

Жидкость поступает осевым потоком через торцевой всасывающий патрубок и последовательно проходит через несколько рабочих ступеней: каждое колесо добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней при неизменном расходе. Многоступенчатая компактная схема применяется, когда нужен высокий напор при малых габаритах. Насос нерегулируемый: рабочая точка задаётся сопротивлением системы.

Область применения

• хозяйственно-питьевое и техническое водоснабжение, повышение давления
• мойки высокого давления, системы орошения и полива
• водоподготовка, фильтрация, обратный осмос (чистые среды)
• промышленные промывочные и технологические контуры
• котельные и системы циркуляции с чистой водой

Рабочие среды и ограничения

• Перекачиваемая среда: чистые невзрывоопасные жидкости без абразива и волокон (по каталогу - вода).
• Диапазон температуры среды: -20 .. 90 °C.
• Максимальное рабочее давление: 16 бар.
• Вторичное уплотнение (эластомер): FKM (фторкаучук) - определяет химическую совместимость.
• Абразив, вязкость и плотность выше воды снижают ресурс и требуют согласования.

Конструкция и материалы

• Рабочие колёса и камеры: нержавеющая сталь DIN W.-Nr. 1.4301 AISI 304.
• Входная/напорная части: нержавеющая сталь DIN W.-Nr. 1.4301 AISI 304.
• Торцевое уплотнение вала - негруженое с O-кольцом (вторичное FKM (фторкаучук)), с фиксированным поводком.
• Ступени стянуты стяжными шпильками; входная и напорная части, колёса и камеры выполнены из нержавеющей стали - проточная часть целиком коррозионностойкая.
• Насос моноблочный (close-coupled): колесо на удлинённом валу двигателя, отдельная муфта и рама не требуются - компактная установка.

Гидравлические параметры

Значения по датащиту Grundfos Product Centre; полная кривая Q-H - в галерее и техлисте.

Динамика расхода и напора

Напор насоса максимален при малом расходе и снижается по мере роста подачи вдоль напорной характеристики. Подбирать только по максимальному расходу или напору неверно: рабочая точка - пересечение кривой насоса и сопротивления системы, в рабочей зоне характеристики.

Ориентировочные точки напорной характеристики (сняты с официальной кривой Grundfos; значения справочные):

Номинальная рабочая точка - около 3,1 м³/ч при напоре 13,3 м. Точный подбор - по требуемым Q и H системы.

Электродвигатель и электрическая часть

• Мощность P2: 0,46 кВт.
• Напряжение: 3 x 220-240D/380-415Y V.
• Номинальный ток: 1,2 А.
• Частота: 50 Гц.
• Частота вращения: 2770-2820 об/мин.
• Класс защиты: IP55 (защита от пыли и струй воды).
• Класс изоляции: F.

Двигатель без встроенной защиты - через автомат защиты двигателя на номинальный ток. Обязательно заземление (клемма PE). Проверьте направление вращения.

Конкурентные преимущества Grundfos

• Компактное моноблочное (close-coupled) исполнение - малые габариты, простой монтаж, без центровки муфты.
• Проточная часть целиком из нержавеющей стали - стойкость к коррозии и к агрессивным средам.
• Многоступенчатая гидравлика - высокий напор при малом типоразмере.
• Негруженое торцевое уплотнение с уплотнительным кольцом - надёжность и износостойкость.

Монтаж и подключение

• Насос устанавливается горизонтально на ровное жёсткое основание с креплением опорной лапы; предусмотрите гашение вибрации.
• Масса около 11,6 кг - компактный монтаж на жёсткое основание.
• Присоединение резьбовое (внутренняя резьба Rp): используйте подходящий герметик, не перетягивайте резьбу и не нагружайте патрубки весом трубопровода.
• На всасывании и нагнетании - запорная арматура, на нагнетании обратный клапан; всасывающая линия без воздушных карманов.
• Обеспечьте требуемый подпор (NPSH) на всасывании; насос не самовсасывающий - перед пуском заполните и удалите воздух.
• Электроподключение - квалифицированным персоналом; обязательно заземление (клемма PE) и проверка направления вращения.
• При отрицательных температурах - защита от замерзания и учёт теплового расширения.
• Оставьте сервисный доступ со стороны двигателя.

Обязательные требования - в руководстве по монтажу и эксплуатации Grundfos.

Сервис и эксплуатация

• Первый пуск - после заполнения и развоздушивания; сухой ход недопустим.
• Проверьте направление вращения кратковременным пуском.
• Контролируйте шум, вибрацию, протечки уплотнения и перегрев; работа вне рабочей зоны и кавитация ускоряют износ.
• Торцевое уплотнение и щелевые зазоры при износе - меняются в сервисе; при простое/замерзании дренируйте насос.
• Контрольные значения этого исполнения: мощность 0,46 кВт, номинальный ток 1,2 А, частота вращения 2770-2820 об/мин - отклонение тока вверх указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.
• Масса 11,6 кг: при демонтаже узла используйте подъёмное устройство с запасом по грузоподъёмности и штатные рым-болты.
• Признаки неправильной рабочей точки: перегрузка/недогрузка двигателя, кавитационный шум - сверьте Q и H с кривой.

Регламент и ресурс уточняйте по руководству производителя.

Габаритные размеры

Основные данные (масса 11,6 кг) - во вкладке «Характеристики», полный габаритный чертёж - в галерее и техлисте.

Подбор по рабочей точке

Пришлите требуемые Q и H (рабочую точку), назначение и среду, температуру, подпор NPSH, напряжение и фазность, тип присоединения. Подбор только по мощности или диаметру патрубка полноценным не является.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению вместо рабочей точки.
• Недооценка подпора NPSH - кавитация.
• Смешение номинальных и максимальных значений, метров и бар.
• Абразивные/агрессивные среды без проверки материалов и эластомера.
• Игнорирование фазности и направления вращения.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики, кривая Q-H и габаритный чертёж (приведены в галерее и техническом листе). Паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. по параллельному импорту. Для подбора аналога пришлите рабочую точку (Q и H), NPSH, напряжение и фазность, тип присоединения, среду и температуру, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
