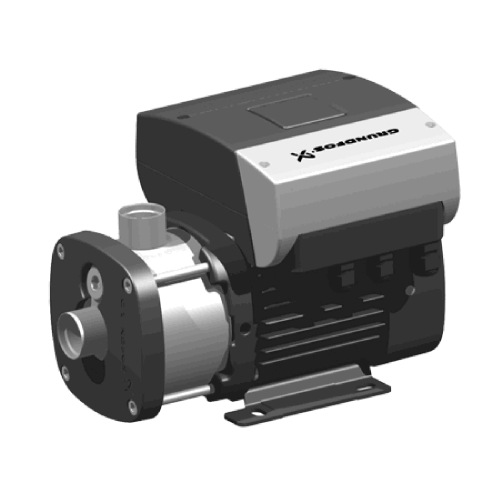

Горизонтальный насос Grundfos CME1-4 A-R-G-V-AQQV арт. 97516753

Назначение

Grundfos CME 1-4 A-R-G-V-AQQV - компактный горизонтальный многоступенчатый центробежный насос с осевым входом жидкости и торцевым расположением всасывающего патрубка (торцевое всасывание). Развивает повышенный напор за счёт последовательного прохождения жидкости через 4 ступени. Применяется для водоснабжения, повышения давления, мойки, орошения, водоподготовки, промывки и общепромышленных систем с чистой водой и неагрессивными жидкостями. Встроенный частотный преобразователь автоматически подстраивает частоту вращения под разбор, поддерживая заданное давление.

Расшифровка обозначения

Обозначение CME 1-4 A-R-G-V-AQQV по официальной схеме Grundfos:

Принцип действия

Жидкость поступает осевым потоком через торцевой всасывающий патрубок и последовательно проходит через несколько рабочих ступеней: каждое колесо добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней при неизменном расходе. Многоступенчатая компактная схема применяется, когда нужен высокий напор при малых габаритах. Встроенный преобразователь частоты смещает напорную характеристику под нужную рабочую точку.

Область применения

• хозяйственно-питьевое и техническое водоснабжение, повышение давления
• мойки высокого давления, системы орошения и полива
• водоподготовка, фильтрация, обратный осмос (чистые среды)
• промышленные промывочные и технологические контуры
• котельные и системы циркуляции с чистой водой

Рабочие среды и ограничения

• Перекачиваемая среда: чистые невзрывоопасные жидкости без абразива и волокон (по каталогу - вода).
• Вторичное уплотнение (эластомер): FKM (Viton) - определяет химическую совместимость.
• Абразив, вязкость и плотность выше воды снижают ресурс и требуют согласования.

Конструкция и материалы

• Рабочие колёса и камеры: нержавеющая сталь AISI 316 (DIN 1.4401).
• Входная/напорная части: нержавеющая сталь DIN W.-Nr. 1.4401 AISI 316.
• Торцевое уплотнение вала - негруженое с O-кольцом (вторичное FKM (Viton)), с фиксированным поводком.
• Ступени стянуты стяжными шпильками; входная и напорная части, колёса и камеры выполнены из нержавеющей стали - проточная часть целиком коррозионностойкая.
• Насос моноблочный (close-coupled): колесо на удлинённом валу двигателя, отдельная муфта и рама не требуются - компактная установка.

Динамика расхода и напора

Напор насоса максимален при малом расходе и снижается по мере роста подачи вдоль напорной характеристики. Подбирать только по максимальному расходу или напору неверно: рабочая точка - пересечение кривой насоса и сопротивления системы, в рабочей зоне характеристики.

Электродвигатель и электрическая часть

Двигатель MGE со встроенным преобразователем частоты: плавный пуск, поддержание давления, режимы регулирования и подключение датчиков без внешнего шкафа ПЧ. Обязательно заземление (клемма PE).

Конкурентные преимущества Grundfos

• Компактное моноблочное (close-coupled) исполнение - малые габариты, простой монтаж, без центровки муфты.
• Проточная часть целиком из нержавеющей стали - стойкость к коррозии и к агрессивным средам.
• Многоступенчатая гидравлика - высокий напор при малом типоразмере.
• Негруженое торцевое уплотнение с уплотнительным кольцом - надёжность и износостойкость.
• Встроенный ЧП (MGE): экономия энергии на переменных нагрузках, поддержание давления без внешнего шкафа.

Монтаж и подключение

• Насос устанавливается горизонтально на ровное жёсткое основание с креплением опорной лапы; предусмотрите гашение вибрации.
• Присоединение резьбовое (внутренняя резьба Rp): используйте подходящий герметик, не перетягивайте резьбу и не нагружайте патрубки весом трубопровода.
• На всасывании и нагнетании - запорная арматура, на нагнетании обратный клапан; всасывающая линия без воздушных карманов.
• Обеспечьте требуемый подпор (NPSH) на всасывании; насос не самовсасывающий - перед пуском заполните и удалите воздух.
• Электроподключение - квалифицированным персоналом; обязательно заземление (клемма PE).
• Оставьте сервисный доступ со стороны двигателя.

Обязательные требования - в руководстве по монтажу и эксплуатации Grundfos.

Сервис и эксплуатация

• Первый пуск - после заполнения и развоздушивания; сухой ход недопустим.
• Контролируйте шум, вибрацию, протечки уплотнения и перегрев; работа вне рабочей зоны и кавитация ускоряют износ.
• Торцевое уплотнение и щелевые зазоры при износе - меняются в сервисе; при простое/замерзании дренируйте насос.
• Признаки неправильной рабочей точки: перегрузка/недогрузка двигателя, кавитационный шум - сверьте Q и H с кривой.

Регламент и ресурс уточняйте по руководству производителя.

Габаритные размеры

Основные данные () - во вкладке «Характеристики», полный габаритный чертёж - в галерее и техлисте.

Подбор по рабочей точке

Пришлите требуемые Q и H (рабочую точку), назначение и среду, температуру, подпор NPSH, напряжение и фазность, тип присоединения. Подбор только по мощности или диаметру патрубка полноценным не является.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению вместо рабочей точки.
• Недооценка подпора NPSH - кавитация.
• Смешение номинальных и максимальных значений, метров и бар.
• Абразивные/агрессивные среды без проверки материалов и эластомера.
• Игнорирование фазности.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики. Кривую Q-H, габаритный чертёж, паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. по параллельному импорту. Для подбора аналога пришлите рабочую точку (Q и H), NPSH, напряжение и фазность, тип присоединения, среду и температуру, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
