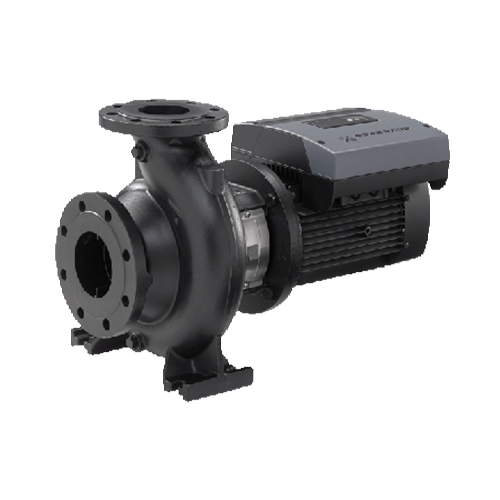

Горизонтальный насос Grundfos NB 125-200/219 A-F-A-BAQE арт. 97836840

Назначение

Grundfos NB 125-200/219 A-F-A-BAQE - горизонтальный одноступенчатый центробежный насос с осевым входом жидкости и торцевым расположением всасывающего патрубка (торцевое всасывание), выполненный по стандарту EN 733. Применяется для перекачивания чистой воды и неагрессивных жидкостей в системах водоснабжения, отопления, охлаждения, кондиционирования, циркуляции и общего промышленного назначения, где требуется значительный расход при умеренном напоре.

Расшифровка обозначения

Обозначение NB 125-200/219 A-F-A-BAQE по официальной схеме Grundfos:

Принцип действия

Жидкость поступает в насос осевым потоком через торцевой всасывающий патрубок и попадает в центр вращающегося рабочего колеса. Колесо сообщает жидкости кинетическую энергию, которая в спиральном корпусе (улитке) преобразуется в давление, после чего жидкость отводится через радиальный напорный патрубок. Насос одноступенчатый: напор создаётся единственным рабочим колесом, поэтому конструкция обеспечивает большой расход при умеренном напоре. Рабочая точка определяется пересечением характеристики насоса и сопротивления системы.

Область применения

• водоснабжение и повышение давления в зданиях и на промплощадках
• системы отопления, охлаждения и кондиционирования (циркуляция тепло- и холодоносителя)
• градирни, чиллеры, контуры теплообмена
• орошение, мойки, водоподготовка (чистая вода)
• общепромышленные технологические контуры с неагрессивными жидкостями

Рабочие среды и ограничения

• Перекачиваемая среда: чистые, невзрывоопасные жидкости без абразивных и длинноволокнистых включений (по данным каталога - вода); для гликолевых смесей и иных сред уточняйте исполнение.
• Ресурс торцевого уплотнения снижается при температуре среды выше 90 °C; абразив и загрязнения требуют отдельного согласования.

Конструкция и материалы

• Корпус (улитка): чугун EN-GJL-250.
• Рабочее колесо: чугун.
• Торцевое уплотнение вала (вращ. кольцо углерод, пропитанный металлом).
• Моноблочное исполнение (close-coupled): рабочее колесо установлено непосредственно на валу асинхронного двигателя с собственным вентилятором; двигатель соединён с корпусом насоса через чугунную стойку (motor stool), на которой закреплены защитные кожухи муфты. Отдельной опорной стойки с подшипниками и промежуточного вала нет.
• ★Конструкция back pull-out: двигатель вместе со стойкой, крышкой корпуса и рабочим колесом снимается для обслуживания без демонтажа корпуса насоса и отсоединения трубопровода.
• Щелевые уплотнения (кольца) в корпусе и на колесе - из бронзы/латуни или чугуна; на крышке предусмотрен винт ручного удаления воздуха.

Гидравлические параметры

Значения соответствуют номинальной рабочей точке по датащиту Grundfos Product Centre; полная напорная характеристика приведена на официальной кривой Q-H - предоставим по запросу.

Динамика расхода и напора

Для консольного одноступенчатого насоса напор максимален при малом расходе (напор закрытой задвижки) и снижается по мере роста подачи вдоль напорной характеристики. Подбор только по максимальному расходу или только по максимальному напору неверен: рабочая точка - это пересечение кривой насоса и кривой сопротивления системы, и она должна лежать в рабочей зоне, ближе к максимуму КПД.

Электродвигатель и электрическая часть

Двигатель подключается через автомат защиты двигателя, настроенный на номинальный ток; наличие встроенных термисторов уточните по датащиту артикула. Обязательно защитное заземление (клемма PE).

Конкурентные преимущества Grundfos

• Соответствие EN 733/ISO 2858: присоединительные и габаритные размеры стандартизованы - прямая взаимозаменяемость с насосами других производителей того же стандарта.
• Конструкция back pull-out: обслуживание и замена уплотнения/колеса без демонтажа корпуса и трубопровода.
• Конструкция back pull-out - замена уплотнения и рабочего колеса без демонтажа корпуса и трубопровода.
• Чугунный корпус с катафорезным/защитным покрытием, сменные щелевые кольца - ремонтопригодность и ресурс.

Монтаж и подключение

• Насос устанавливается горизонтально (вал горизонтально) на ровный жёсткий фундамент с креплением опорной лапы/плиты; предусмотрите гашение вибрации.
• Присоединение фланцевое DN125 (напорный): стыкуйте с ответными фланцами через прокладки, не передавая нагрузок и моментов от трубопровода на патрубки (обязательны опоры труб).
• Всасывающий трубопровод - без воздушных карманов, с подъёмом к насосу; на всасывании и нагнетании запорная арматура, на нагнетании обратный клапан; при необходимости фильтр.
• Обеспечьте требуемый подпор (NPSH) на всасывании для предотвращения кавитации; насос не самовсасывающий - перед пуском заполните корпус и удалите воздух через винт на крышке.
• Электроподключение выполняет квалифицированный персонал; обязательно заземление (клемма PE).
• Оставьте сервисный доступ со стороны двигателя для реализации back pull-out (снятия ротора в сборе).

Рекомендации носят инженерный характер; обязательные требования - в руководстве по монтажу и эксплуатации Grundfos.

Сервис и эксплуатация

• Первый пуск - только после заполнения корпуса и удаления воздуха; сухой ход недопустим (повреждение уплотнения).
• Контролируйте отсутствие нехарактерного шума, вибрации, протечек через уплотнение и перегрева; работа вне рабочей зоны и кавитация ускоряют износ.
• ★Обслуживание по схеме back pull-out: ротор в сборе (двигатель, стойка двигателя, крышка, колесо) снимается без демонтажа корпуса и трубопровода - упрощается замена торцевого уплотнения и колеса.
• Периодически проверяйте состояние торцевого уплотнения и щелевых колец; при длительном простое и риске замерзания дренируйте корпус через пробку слива.
• Признаки неправильной рабочей точки: перегрузка/недогрузка двигателя, кавитационный шум, снижение подачи. Сверьте фактические Q и H с кривой и параметрами системы.

Регламентные интервалы, ресурс подшипников и уплотнений уточняйте по руководству производителя.

Габаритные размеры

Основные данные (напорный фланец DN125) - во вкладке «Характеристики», полный габаритный чертёж с монтажными и присоединительными размерами (по EN 733) - в галерее и техлисте.

Подбор по рабочей точке

Для подбора или проверки применимости пришлите: требуемый расход Q и напор H (рабочую точку), назначение системы, рабочую среду и температуру, доступный подпор (NPSH) на всасывании, напряжение и фазность, DN трубопровода. Для консольных насосов возможна точная настройка диаметром рабочего колеса под рабочую точку.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению вместо рабочей точки.
• Недооценка требуемого подпора NPSH - кавитация и разрушение колеса.
• Смешение номинальных и максимальных значений, напора в метрах и давления в барах.
• Применение с абразивными/агрессивными средами без проверки материалов и уплотнения.
• Игнорирование фазности/напряжения и направления вращения.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики. Кривую Q-H, габаритный чертёж, паспорт и руководство по монтажу и эксплуатации по конкретному артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка оборудования Grundfos прорабатывается по запросу, в том числе по каналам параллельного импорта. Благодаря стандарту EN 733 консольные насосы взаимозаменяемы по присоединительным и габаритным размерам, что упрощает подбор технического аналога. Для подбора пришлите рабочую точку (Q и H), NPSH, напряжение и фазность, DN и материал проточной части, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи помогут проверить параметры.
