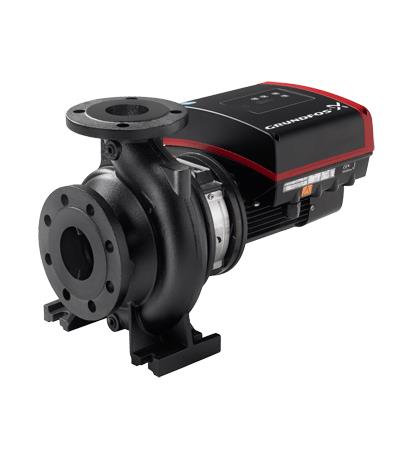

Насос Grundfos NBE 65-125/122 A-F2-A-E-BAQE арт. 98482688

Назначение

Grundfos NBE 65-125/122 A-F2-A-E-BAQE - горизонтальный одноступенчатый центробежный насос с осевым входом жидкости и торцевым расположением всасывающего патрубка (торцевое всасывание) по стандарту EN 733, оснащённый электронным двигателем со встроенным преобразователем частоты (исполнение E - регулируемая частота вращения). Насос автоматически поддерживает заданный режим (постоянное давление, температуру или характеристику), экономя энергию на частичных нагрузках. Применяется в системах водоснабжения, отопления, охлаждения, кондиционирования и циркуляции, где важны энергоэффективность и точное регулирование расхода и давления без внешнего частотного преобразователя.

Расшифровка обозначения

Обозначение NBE 65-125/122 A-F2-A-E-BAQE по официальной схеме Grundfos:

Принцип действия

Жидкость поступает в насос осевым потоком через торцевой всасывающий патрубок и попадает в центр вращающегося рабочего колеса. Колесо сообщает жидкости кинетическую энергию, которая в спиральном корпусе (улитке) преобразуется в давление, после чего жидкость отводится через радиальный напорный патрубок. Насос одноступенчатый: напор создаётся единственным рабочим колесом, поэтому конструкция обеспечивает большой расход при умеренном напоре. Рабочая точка определяется пересечением характеристики насоса и сопротивления системы.

Область применения

• водоснабжение и повышение давления в зданиях и на промплощадках
• системы отопления, охлаждения и кондиционирования (циркуляция тепло- и холодоносителя)
• градирни, чиллеры, контуры теплообмена
• орошение, мойки, водоподготовка (чистая вода)
• общепромышленные технологические контуры с неагрессивными жидкостями

Рабочие среды и ограничения

• Перекачиваемая среда: чистые, невзрывоопасные жидкости без абразивных и длинноволокнистых включений (по данным каталога - вода); для гликолевых смесей и иных сред уточняйте исполнение.
• Диапазон температуры среды: 0 .. 120 °C.
• Максимальное рабочее давление: 16 бар.
• Вторичное уплотнение (эластомер): EPDM - определяет химическую совместимость.
• Ресурс торцевого уплотнения снижается при температуре среды выше 90 °C; абразив и загрязнения требуют отдельного согласования.

Конструкция и материалы

• Корпус (улитка): чугун EN-GJL-250 ASTM A48-40 B.
• Рабочее колесо: чугун EN-GJL-200.
• Вал: нержавеющая сталь 1.4301.
• Торцевое уплотнение вала (вращ. кольцо углерод, пропитанный металлом, вторичное EPDM).
• Моноблочное исполнение (close-coupled): рабочее колесо установлено непосредственно на валу электронного двигателя MGE с постоянными магнитами (синхронного, со встроенным преобразователем частоты); двигатель соединён с корпусом насоса через чугунную стойку (motor stool), на которой закреплены защитные кожухи муфты. Отдельной опорной стойки с подшипниками и промежуточного вала нет.
• ★Конструкция back pull-out: двигатель вместе со стойкой, крышкой корпуса и рабочим колесом снимается для обслуживания без демонтажа корпуса насоса и отсоединения трубопровода.
• Щелевые уплотнения (кольца) в корпусе и на колесе - из бронзы/латуни или чугуна; на крышке предусмотрен винт ручного удаления воздуха.

Гидравлические параметры

Значения соответствуют номинальной рабочей точке по датащиту Grundfos Product Centre; полная напорная характеристика приведена на кривой Q-H в галерее и техлисте.

Динамика расхода и напора

Для консольного одноступенчатого насоса напор максимален при малом расходе (напор закрытой задвижки) и снижается по мере роста подачи вдоль напорной характеристики. Подбор только по максимальному расходу или только по максимальному напору неверен: рабочая точка - это пересечение кривой насоса и кривой сопротивления системы, и она должна лежать в рабочей зоне, ближе к максимуму КПД.

Ориентировочные точки напорной характеристики (сняты с официальной кривой Grundfos; значения справочные):

Номинальная рабочая точка - около 50,1 м³/ч при напоре 3,3 м. Диаметр рабочего колеса подобран под этот режим; при иной рабочей точке подбирается другой типоразмер или диаметр колеса.

Электродвигатель и электронное регулирование

• ★Электронный двигатель Grundfos MGE со встроенным преобразователем частоты - плавный пуск и бесступенчатое регулирование частоты вращения без внешнего ПЧ и устройства плавного пуска.
• Мощность P2: 0,55 кВт.
• Класс энергоэффективности двигателя (IE): IE5.
• Напряжение: 3 x 380-500 В.
• Номинальный ток: 1,25 А.
• Частота: 50 Гц.
• Диапазон частоты вращения: 180-2000 об/мин.
• Класс защиты: IP55 (защита от пыли и струй воды).
• Класс изоляции: F.
• Встроенная тепловая защита двигателя и электроники (защита от перегрева, перегрузки, сухого хода при наличии датчика) - отдельный автомат защиты двигателя по току не требуется, питание подводится через вводной автомат.
• Встроенный ЭМС-фильтр; на частотно-регулируемом двигателе направление вращения задаётся электроникой (проверка чередования фаз внешним пуском не требуется).

Обязательно защитное заземление (клемма PE). Электроподключение и настройку выполняет квалифицированный персонал по руководству Grundfos.

Режимы управления и интерфейс

• Режимы регулирования: постоянное давление, пропорциональное давление, постоянная характеристика (фикс. частота), постоянная температура - выбираются под задачу системы.
• Внешний аналоговый сигнал задания 0-10 В / 4-20 мА, входы/выходы для датчиков и сигнализации; работа по внешнему датчику давления/температуры.
• Панель управления на клеммной коробке двигателя; настройка и мониторинг через Grundfos GO Remote (беспроводная связь) со смартфона/планшета.
• Подключение к системам диспетчеризации через модули связи Grundfos CIM (Modbus RTU, BACnet, PROFIBUS, PROFINET и др.) - по исполнению.
• Возможна работа нескольких насосов в каскаде (ведущий/ведомый) для многонасосных установок.

Конкурентные преимущества Grundfos

• ★Встроенный преобразователь частоты: энергосбережение на частичных нагрузках (расход/давление подстраиваются под фактическую потребность) без внешнего ПЧ и шкафа автоматики.
• Двигатель высокого класса энергоэффективности (IE5) - минимальные потери.
• Плавный пуск и останов - меньше гидроударов и пусковых токов, ниже износ.
• Соответствие EN 733/ISO 2858: присоединительные и габаритные размеры стандартизованы - прямая взаимозаменяемость с насосами того же стандарта.
• Конструкция back pull-out: замена уплотнения и рабочего колеса без демонтажа корпуса и трубопровода.
• Встроенная защита двигателя и связь (Grundfos GO, CIM) - проще ввод в эксплуатацию и диспетчеризация.

Монтаж и подключение

• Насос устанавливается горизонтально (вал горизонтально) на ровный жёсткий фундамент с креплением опорной лапы/плиты; предусмотрите гашение вибрации.
• Масса около 46 кг - монтаж на жёсткое основание, гасящее вибрацию.
• Присоединение фланцевое DN65 (напорный): стыкуйте с ответными фланцами через прокладки, не передавая нагрузок и моментов от трубопровода на патрубки (обязательны опоры труб).
• Всасывающий трубопровод - без воздушных карманов, с подъёмом к насосу; на всасывании и нагнетании запорная арматура, на нагнетании обратный клапан; при необходимости фильтр.
• Обеспечьте требуемый подпор (NPSH) на всасывании для предотвращения кавитации; насос не самовсасывающий - перед пуском заполните корпус и удалите воздух через винт на крышке.
• Электроподключение выполняет квалифицированный персонал; обязательно заземление (клемма PE). Направление вращения задаётся электроникой; используйте экранированный кабель питания и соблюдайте требования ЭМС.
• Оставьте сервисный доступ со стороны двигателя (back pull-out) и обеспечьте охлаждение электронного двигателя - не закрывайте вентиляционные каналы, соблюдайте температуру окружающей среды по каталогу.

Рекомендации носят инженерный характер; обязательные требования - в руководстве по монтажу и эксплуатации Grundfos.

Сервис и эксплуатация

• Первый пуск - только после заполнения корпуса и удаления воздуха; сухой ход недопустим (повреждение уплотнения).
• Контролируйте отсутствие нехарактерного шума, вибрации, протечек через уплотнение и перегрева; работа вне рабочей зоны и кавитация ускоряют износ.
• ★Обслуживание по схеме back pull-out: ротор в сборе (двигатель, стойка двигателя, крышка, колесо) снимается без демонтажа корпуса и трубопровода - упрощается замена торцевого уплотнения и колеса.
• Периодически проверяйте состояние торцевого уплотнения и щелевых колец; при длительном простое и риске замерзания дренируйте корпус через пробку слива.
• Контрольные значения этого исполнения: мощность 0,55 кВт, номинальный ток 1,25 А, частота вращения 180-2000 об/мин - отклонение тока вверх указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.
• Масса 46 кг: при демонтаже узла используйте подъёмное устройство с запасом по грузоподъёмности и штатные рым-болты.
• Признаки неправильной рабочей точки: перегрузка/недогрузка двигателя, кавитационный шум, снижение подачи. Сверьте фактические Q и H с кривой и параметрами системы.

Регламентные интервалы, ресурс подшипников и уплотнений уточняйте по руководству производителя.

Габаритные размеры

Основные данные (масса 46 кг; напорный фланец DN65) - во вкладке «Характеристики», полный габаритный чертёж с монтажными и присоединительными размерами (по EN 733) - в галерее и техлисте.

Подбор по рабочей точке

Для подбора или проверки применимости пришлите: требуемый расход Q и напор H (рабочую точку), назначение системы, рабочую среду и температуру, доступный подпор (NPSH) на всасывании, напряжение и фазность, DN трубопровода. Для консольных насосов возможна точная настройка диаметром рабочего колеса под рабочую точку.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению вместо рабочей точки.
• Недооценка требуемого подпора NPSH - кавитация и разрушение колеса.
• Смешение номинальных и максимальных значений, напора в метрах и давления в барах.
• Применение с абразивными/агрессивными средами без проверки материалов и уплотнения.
• Игнорирование напряжения питания и требований к электронному двигателю (ЭМС, экранированный кабель, охлаждение).

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики, кривая Q-H и габаритный чертёж (приведены в галерее и техническом листе). Паспорт и руководство по монтажу и эксплуатации по конкретному артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка оборудования Grundfos прорабатывается по запросу, в том числе по каналам параллельного импорта. Благодаря стандарту EN 733 консольные насосы взаимозаменяемы по присоединительным и габаритным размерам, что упрощает подбор технического аналога. Для подбора пришлите рабочую точку (Q и H), NPSH, напряжение и фазность, DN и материал проточной части, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи помогут проверить параметры.
