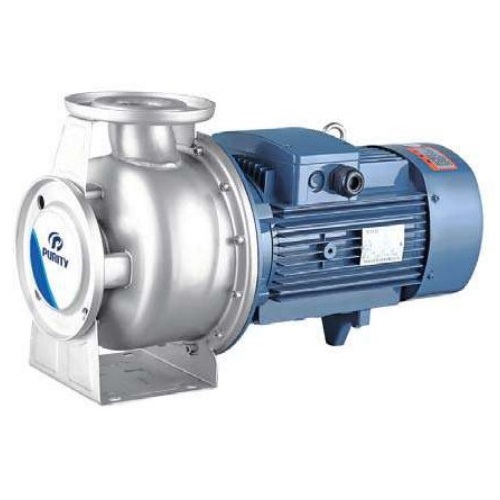

Моноблочный фланцевый насос из нержавеющей стали PURITY PZ 40-160/30 (N)

Назначение

Насос PURITY PZ 40-160/30 - моноблочный центробежный насос из нержавеющей стали для чистой воды и химически активных сред, не разрушающих нержавеющую сталь. Напор при наименьшей подаче таблицы 31 м, рабочий диапазон - до 42 м³/ч, двигатель 3 кВт при 2900 об/мин.

Расшифровка обозначения

Расшифровка приведена по официальной схеме обозначения из каталога Purity.

Принцип работы

Рабочее колесо закреплено непосредственно на валу двигателя - отдельная муфта и рама не нужны, длина агрегата минимальна. Все детали, соприкасающиеся с жидкостью, выполнены из нержавеющей стали, поэтому насос работает на средах, которые разрушают чугун.

Область применения

• напорная подача коррозионных сред;
• участки, где требуется чистое качество воды;
• пищевые и химические производства;
• системы водоподготовки и промывки;

Рабочие среды и ограничения

• температура перекачиваемой жидкости - от −10 до +120 °C;
• температура окружающей среды - от 0 до +50 °C;
• максимальное рабочее давление в корпусе - 16 бар;
• режим работы - S1, продолжительный.

Ограничения приведены по каталогу производителя.

Пригодность к конкретной среде подтверждается по её составу, температуре и концентрации.

Конструктивные особенности

• все смачиваемые части из нержавеющей стали AISI 304;
• сталь AISI 316 поставляется по запросу;
• доступны квадратный и круглый двигатель;
• конструкция back pull-out: снятие двигателя, муфты и колеса без демонтажа трубопровода;
• подшипник NSK, износостойкое торцовое уплотнение;
• каталог допускает перекачивание жидкостей с небольшим загрязнением;

Основные технические параметры

Таблица Q-H

В таблице 7 точек характеристики по каталогу производителя - это рабочая кривая, а не одна паспортная точка. Значения относятся к частоте вращения 2900 об/мин.

Монтаж

• габарит по длине f = 542 мм;
• высота h = 340 мм, высота оси h1 = 160 мм;
• опорная плита: n = 278 мм, n1 = 148 мм, крепёжные отверстия 15 мм;
• масса 28 кг - насос не должен висеть на трубопроводе, под корпус предусматривают опору;
• присоединительный размер 65x40 мм - переход на другой диаметр выполняют плавным конусом, резкий переход даёт местное сопротивление и срыв потока;
• двигатель 3 кВт - допускается прямой пуск от сети;
• напор 31 м - арматура, трубопровод и обратный клапан на напорной линии подбираются под создаваемое давление;
• частота вращения 2900 об/мин - требования к подпору на всасывании и к соосности выше, чем у четырёхполюсного исполнения;
• конструкция back pull-out: ротор с колесом снимается назад, трубопровод и корпус остаются на месте;
• насос устанавливается на ровное жёсткое основание;
• при работе на коррозионной среде проверяется совместимость уплотнительных материалов;

Сервис и эксплуатация

• контролировать шум и вибрацию: рост уровня указывает на кавитацию, износ подшипника или ослабление крепежа;
• следить за подтёками по уплотнению вала - торцовое уплотнение изнашивается быстрее остальных узлов;
• при длительном простое насос дренировать;
• двигатель IP55, класс изоляции F - при замене сохранять степень защиты;
• напор при наименьшей подаче таблицы 31 м - работа на закрытую задвижку дольше нескольких минут недопустима;
• при 2900 об/мин уплотнение и подшипник изнашиваются быстрее, чем у четырёхполюсного исполнения - интервал осмотра выбирают короче;

Конкурентные инженерные особенности

• полностью нержавеющая проточная часть в базовом исполнении, сталь AISI 316 по запросу;
• подшипник NSK и износостойкое торцовое уплотнение - штатная комплектация;
• конструкция back pull-out: ротор снимается без демонтажа трубопровода;

Габаритные размеры

Размеры приведены по габаритной таблице каталога производителя. Полная привязка - на габаритном чертеже.

Документация

Технические данные приведены по каталогу производителя Purity Pump Co. Характеристика насоса приведена таблицей Q-H выше. Габаритно-присоединительные размеры приведены в разделе выше. Габаритный чертёж серии с обозначениями размеров приведён в техническом листе (PDF) к этой модели. Паспорт изделия запрашивается у поставщика.

Что уточнить перед заказом

• требуемые расход Q и напор H в рабочей точке;
• температуру, состав и загрязнённость среды;
• напряжение сети и способ пуска: прямой или через преобразователь частоты;
• монтажные размеры на объекте и способ присоединения;
• условия на всасывании - подпор и длина линии для проверки кавитационного запаса.

Подбор по рабочей точке

Подбор ведётся по таблице Q-H: находят точку, ближайшую к требуемым расходу и напору, и проверяют, что она лежит в рабочей части кривой, а не у её краёв. У этого типоразмера крайние точки таблицы - 0 м³/ч при 31 м и 42 м³/ч при 17 м.

Подбор аналога

Сопоставление указано по типу оборудования и области применения. Оно не подтверждает полную взаимозаменяемость: точный аналог подбирается по расходу, напору, материалам, присоединению, давлению, температуре и монтажным размерам.
