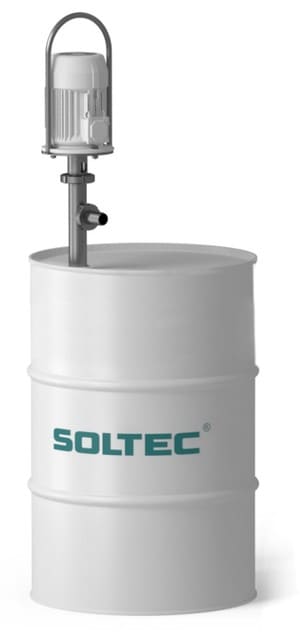

Насос бочковой Soltec BT020S01FY стандартный

Насос бочковой Soltec BT020S01FY стандартный - одновинтовой бочковой насос Soltec. Перекачивание вязких, неоднородных и умеренно агрессивных жидкостей малой и средней вязкости из стандартных бочек 200 л и еврокубов IBC 1000 л. Применяется на производственных линиях, складах химии, пищевых и фармацевтических предприятиях, в нефтехимии.

Назначение

Перекачивание вязких, неоднородных и умеренно агрессивных жидкостей малой и средней вязкости из стандартных бочек 200 л и еврокубов IBC 1000 л. Применяется на производственных линиях, складах химии, пищевых и фармацевтических предприятиях, в нефтехимии.

Расшифровка обозначения

Принцип работы

Одновинтовой самовсасывающий насос объёмного типа (принцип прогрессирующей полости). Металлический ротор (однозаходная спираль) вращается внутри эластомерного статора (двухзаходная спираль); по линии их смыкания образуются герметичные полости, переносящие среду от всасывания к нагнетанию равномерно, без пульсаций.

Конструктивные особенности

Одновинтовая проточная часть: металлический ротор из нержавеющей стали и сменный эластомерный статор. Погружная трубчатая часть, торцевое механическое уплотнение вала, ёлочный напорный патрубок ДУ 38. Привод - электродвигатель через торсион и шарнирный узел. Наружное уплотнение вала не требуется.

Основные технические параметры

Габаритные размеры

Доступные длины погружной части (по каталогу серии BT): 700, 1000, 1200, 1500, 1800 мм. Точный габаритный чертёж исполнения приведён в деталировке (см. схему в галерее и техническом листе).

Характеристика подача-давление (Q-H)

Это объёмный (винтовой) насос: подача слабо зависит от давления и определяется типоразмером и частотой вращения, поэтому производитель не публикует классических напорных кривых Q-H, как для центробежных насосов. Рабочая подача и максимальное давление приведены в таблице параметров и модельном ряду; кривые не строятся во избежание недостоверных данных.

Рабочие среды и ограничения

Масла, нефтепродукты, топлива, растворители, краски, клеи, пищевые и косметические жидкости, умеренно агрессивные химические среды - в зависимости от материала проточной части и марки статора. Максимальный размер твёрдых включений - до 3 мм. Конкретную совместимость с кислотами, щелочами и растворителями подбирают по материалам (нержавеющая сталь / PVDF / PTFE и марка эластомера); для ЛВЖ обязательно взрывозащищённое исполнение. Сухой ход не допускается.

Монтаж

Насос устанавливают вертикально: погружную часть опускают в бочку 200 л или еврокуб через горловину, корпус привода фиксируют на адаптере горловины или на струбцине-держателе так, чтобы вес агрегата не передавался на тару. Нижний обратный клапан должен оставаться в перекачиваемой жидкости - работа «на подсос воздуха» ускоряет износ статора. Напорный шланг присоединяют к выходному патрубку (ёлочный штуцер ДУ 38) хомутом. Перед пуском проверяют направление вращения трёхфазного двигателя (по стрелке), заземление и подключение через автомат защиты. Сухой ход недопустим более нескольких секунд - статор разрушается от трения. Для лёгковоспламеняющихся жидкостей применяют только взрывозащищённое исполнение (индекс X в обозначении) с выравниванием потенциалов и антистатическим шлангом.

Сервис и эксплуатация

После перекачивания, особенно вязких, застывающих или химически активных сред, насос промывают совместимой жидкостью, чтобы статор и ротор не «схватились» при простое. Контролируют состояние эластомерного статора (главный изнашиваемый элемент), торцевого уплотнения и целостность шланга. Нельзя смешивать несовместимые жидкости в одном насосе без промывки. При падении подачи проверяют износ пары ротор-статор и подсос воздуха. Хранят насос очищенным и сухим; для взрывозащищённого исполнения периодически проверяют заземление и целостность оболочки.

Конкурентные инженерные особенности

• Самовсасывающая одновинтовая схема - плавная подача вязких сред без пульсаций
• Нержавеющая рабочая пара, наружное уплотнение вала не требуется
• Сменный статор под разные среды (NBR/EPDM/VITON и др.)
• Взрывозащищённое исполнение для ЛВЖ (индекс X в обозначении)
• Работа из стандартной бочки 200 л и еврокуба IBC 1000 л

Что уточнить перед заказом

• Перекачиваемая среда: вязкость, температура, агрессивность, включения
• Требуемая производительность и давление/напор
• Материал проточной части и уплотнения
• Требование взрывозащиты
• Условия монтажа, присоединения и питание

Подбор оборудования

Подбор выполняется по рабочей точке (производительность, давление/напор), вязкости и температуре среды, а также по требованиям к материалам и исполнению. Инженеры ХитЭнерджи помогут подобрать модель и исполнение под вашу задачу и подготовят коммерческое предложение.

Подбор аналога

После ухода ряда западных производителей с рынка РФ винтовое и измельчающее оборудование Soltec рассматривается как инженерная замена. Для инженерного сравнения по параметрам могут рассматриваться:

Подбор аналога носит справочный характер и требует проверки по рабочей точке и паспорту. Не является утверждением о прямой взаимозаменяемости.

Документация

Для серии BT и артикула he5749717 подготовлен технический лист для скачивания на сайте heat-energy.ru. По запросу специалисты ХитЭнерджи предоставят паспорт производителя и помогут с подбором.
