Насос LEO 100WQ65-15-5.5(4P)

Назначение

LEO 100WQ65-15-5.5(4P) - погружной насос для сточных вод, двигатель 5,5 кВт, трёхфазный 380 В. Откачивание фекальных жидкостей температурой до +40 °C, с pH 6-10, плотностью до 1300 кг/м³, содержащих механические примеси (солома, кормовые отходы) и твёрдые частицы размером 20-80 мм; откачка сточных вод из канализационных колодцев, подвалов, сборников, работа в приспособленных канализационных колодцах, включённых в системы канализации

Область применения

• канализационные колодцы, подвалы и сборники сточных вод
• специально приспособленные канализационные колодцы, включённые в системы канализации
• откачивание фекальных жидкостей с механическими примесями (солома, кормовые отходы)
• стационарная установка на автоматическую трубную муфту или переносная работа на тросе

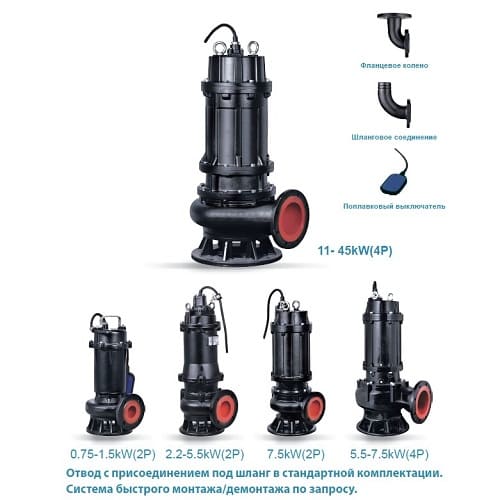

Устройство

переносной моноблок из электродвигателя и насосной части; в нижнем подшипниковом щите отверстие с пробкой для заливки масла; внутренняя полость двигателя со стороны выступающего конца вала отделена от проточной части масляной камерой и сальниковым уплотнением; охлаждение двигателя - теплоотдачей в перекачиваемую среду

Принцип работы

Насос работает погружённым в перекачиваемую среду. Рабочее колесо создаёт напор, среда отводится через напорный патрубок в напорную линию. Двигатель охлаждается теплоотдачей в перекачиваемую жидкость, поэтому работа не погружённого насоса не допускается. Проточная часть отделена от полости двигателя масляной камерой и сальниковым уплотнением: масляная камера принимает на себя протечку по валу и служит контрольным признаком состояния сальника.

Расшифровка обозначения

• 100 - диаметр напорного патрубка, мм
• WQ - погружной насос для сточных вод
• 65 - номинальная производительность, м³/ч
• 15 - номинальный напор, м
• 5,5 - номинальная мощность, кВт
• (4P) - четырёхполюсный двигатель, 1450 об/мин

Схема обозначения приведена в паспорте серии, раздел 3.

Ключевые параметры

• Номинальная мощность: 5,5 кВт
• Частота вращения: 1450 об/мин
• Напряжение питания: 380 В
• Максимальная производительность: 150 м³/ч
• Максимальный напор: 19 м
• Максимальная глубина погружения: 5 м

Рабочие среды и ограничения

Значения приведены по разделу «Условия эксплуатации» паспорта и относятся к серии WQ в целом; проход частиц 20-80 мм зависит от типоразмера насоса.

Материалы

Приведено по разделу «Устройство и размеры» паспорта серии.

Условия эксплуатации

Приведено по разделу «Условия эксплуатации» паспорта серии WQ.

Габаритные размеры

Размеры по габаритному чертежу паспорта (раздел 5), мм:

Отметки C.W.L. и L.W.L. на чертеже задают уровень воды, ниже которого насос работать не должен.

Монтаж и обвязка

• уровни воды по чертежу: непрерывная работа от 585 мм над основанием, кратковременная - от 255 мм; датчики уровня и поплавок настраивают по этим отметкам
• полная высота 805 мм: глубину приямка и высоту подъёмного устройства считают с запасом на извлечение насоса
• ось напорного присоединения на высоте 360 мм от основания: по ней согласуют отметку врезки
• фланцевое присоединение: проход 100 мм, окружность крепежа 170 мм, наружный диаметр 210 мм, отверстия 4Ø18 - ответный фланец с отводом и прокладка входят в комплект
• к обслуживанию и установке допускается персонал с технической подготовкой, ознакомленный с руководством
• перед пуском проверяют наличие масла в камере: насос кладут горизонтально пробкой вверх, выкручивают пробку; при повороте на 15-20° масло должно вытекать через заливное отверстие
• к напорному фланцу присоединяют и закрепляют шланг или трубопровод
• при опускании насоса в воду пользуются тросом или цепью
• переносить, поднимать и опускать насос за питающий кабель запрещено
• при эксплуатации, транспортировании и хранении насос должен находиться в вертикальном положении
• для стационарной установки паспорт приводит схему с автоматической трубной муфтой: насос опускается по направляющим и самоуплотняется в муфте, подъём выполняется без спуска персонала в колодец

Подключение электропитания

• двигатель 5,5 кВт, трёхфазный 380 В: сечение кабеля, автомат и уставку теплового реле подбирают под этот ток
• насос должен быть надёжно заземлён; заземляющая жила подключается к внутренней стороне крышки ввода кабеля
• сопротивление изоляции обмотки относительно корпуса: не менее 2 МОм в холодном состоянии и не менее 0,5 МОм при рабочей температуре
• питающий кабель подключают согласно ПУЭ через пуско-защитное устройство с автоматикой защиты двигателя
• у трёхфазных исполнений направление вращения проверяют двумя пробными пусками с перестановкой двух фаз: правильному направлению соответствует больший напор; со стороны насосной части ротор вращается против часовой стрелки

Пуск и эксплуатация

• перед пуском проверяют наличие масла в камере и сопротивление изоляции системы кабель-двигатель
• насос погружают в жидкость и только затем подают питание: работа без погружения не допускается
• у трёхфазных исполнений направление вращения проверяют по напору: правильному направлению соответствует больший напор
• после работы в воде с большим содержанием примесей насос ненадолго запускают в чистой воде для промывки проточной части
• при эксплуатации, транспортировании и хранении насос держат в вертикальном положении

Сервис и обслуживание

• четырёхполюсный двигатель 1450 об/мин: замена на двухполюсное исполнение меняет характеристику и потребляемую мощность
• техническое обслуживание выполняют квалифицированные специалисты
• после работы в воде с большим содержанием механических примесей насос ненадолго запускают в чистой воде для очистки проточной части
• ежемесячно замеряют сопротивление изоляции системы кабель-двигатель: не менее 0,5 МОм на прогретом насосе
• после 2000 часов эксплуатации меняют масло и проверяют отсутствие механических повреждений насоса и кабеля
• для замены масла откручивают пробку в подшипниковом щите и заливают трансформаторное масло GB 2536 на 80-90 % объёма камеры
• перед долгим перерывом насос очищают: запускают в чистой воде на несколько минут, затем высушивают
• перед сдачей в ремонт насос очищают и обрабатывают дезинфицирующим раствором

Типовые неисправности

Меры предосторожности

• категорически запрещается касаться включённого в электросеть насоса
• запрещается включать насос, полностью не погружённый в воду
• запрещается эксплуатация с повреждённым питающим кабелем
• запрещается перенос, подъём и опускание насоса за питающий кабель

Комплектность и гарантия

• насос с питающим кабелем - 1 шт.
• ответный фланец с отводом - 1 шт.
• прокладка - 1 шт.
• болт, шайба, гайка - 4 комплекта
• паспорт и руководство по эксплуатации - 1 шт.
• упаковочная тара - 1 шт.
• гарантийный срок эксплуатации 24 месяца со дня продажи при эксплуатации по руководству

Документация

На артикул подготовлен технический лист с подтверждёнными характеристиками и габаритами. Паспорт и руководство по эксплуатации серии поставляются с оборудованием.

Что уточнить перед заказом

• требуемые подача и напор в рабочей точке, а не только максимальные значения
• состав стоков: паспорт допускает механические примеси и твёрдые частицы размером 20-80 мм в зависимости от типоразмера, плотность до 1300 кг/м³, pH 6-10
• глубина приямка и уровень жидкости: погружение до 5 м, работа не погружённого насоса запрещена
• напряжение и число фаз на объекте: исполнение с литерой «D» рассчитано на 220 В, без неё - на 380 В
• стационарная установка на автоматическую трубную муфту или переносная на тросе: от этого зависит комплект обвязки
• нужен ли поплавковый выключатель (исполнение «F»)

Подбор по рабочей точке

Насос подбирают по паре «подача - напор». У 100WQ65-15-5.5(4P) номинальная точка указана в обозначении, предел ряда 150 м³/ч и напор 19 м. К геометрической высоте подъёма добавляют потери в напорной линии и арматуре, а рабочую точку выбирают в средней части характеристики.

Подбор замены

• сверяют подачу и напор в рабочей точке, а не только максимальные значения
• сверяют диаметр напорного патрубка и размеры фланцевого соединения: иначе потребуется переделка обвязки или замена трубной муфты
• сверяют исполнение по питанию: 220 В («D») и 380 В требуют разной пусковой аппаратуры
• сверяют частоту вращения: четырёхполюсные исполнения «(4P)» работают на 1450 об/мин и не взаимозаменяемы с двухполюсными по характеристике
• сверяют установочную высоту и уровни C.W.L./L.W.L.: от них зависит минимальный уровень жидкости в приямке
