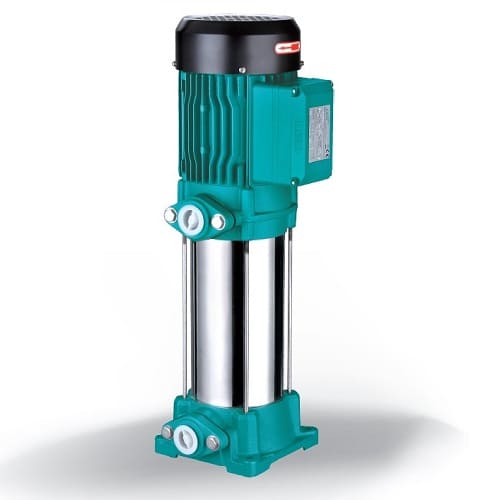

Насос вертикальный многоступенчатый LEO EVP2-5

Назначение

LEO EVP2-5 - вертикальный многоступенчатый насос на подачу до 4 м³/ч и напор до 59 м. Перекачивает чистую воду и жидкости, близкие к ней по физическим и химическим свойствам, в системах, где нужно устойчивое давление при умеренном расходе.

Область применения

• водоснабжение: повышение давления в магистральных трубопроводах и высотных домах
• повышение давления в промышленных целях: водопроводы, очистные системы, мойки высокого давления, пожаротушение
• повышение давления для спринклерного и капельного орошения
• системы кондиционирования воздуха и охлаждающие системы

Принцип работы

Жидкость последовательно проходит 5 ступеней; каждая ступень это рабочее колесо и направляющий аппарат. Напор складывается по ступеням, поэтому при умеренной подаче насос развивает высокое давление: у этого типоразмера до 59 м. Колёса набраны на общем валу, герметичность по валу держит торцевое уплотнение. Вал расположен вертикально, патрубки выведены в линию.

Расшифровка обозначения

• EVP - вертикальный многоступенчатый насос
• литеры m нет - трёхфазный двигатель 380 В
• 2 - номинальная подача, 2 м³/ч
• число после дефиса - число ступеней: 5 ступеней

Ключевые параметры

• Номинальная подача: 2 м³/ч
• Напор в номинальной точке: 44 м
• Максимальный напор: 59 м
• Максимальная подача: 4 м³/ч
• Мощность двигателя: 1 кВт
• Число ступеней: 5 ступеней
• Питание: трёхфазное 380 В, 50 Гц
• Присоединение: вход G1, выход G1
• Давление при нулевой подаче: около 5,8 бар (расчётно по напору 59 м)
• Масса брутто с упаковкой: 19,1 кг

Таблица характеристик Q-H

Насос подбирают по рабочей точке, а не по одному максимальному значению. Ниже характеристика по всем точкам, приведённым производителем.

Конструктивные особенности

• проточная часть многоступенчатая, 5 ступеней: напор создаётся последовательно, поэтому в пределах серии типоразмеры отличаются именно числом ступеней
• рабочие колёса и диффузоры: армированный пластик
• уплотнение вала торцевое, пара трения керамика и графит: это расходный узел, его состояние определяет отсутствие течи по валу
• корпус насоса: нержавеющая сталь AISI 304
• компоновка вертикальная моноблочная: патрубки в линию, насос занимает мало места по длине трубопровода
• двигатель трёхфазный 380 В с медной обмоткой; тепловую защиту обеспечивает пусковая аппаратура на стороне щита

Материалы

Рабочие среды и ограничения

• перекачиваемая среда: чистая вода без абразива и волокон
• работа без заполнения корпуса жидкостью не допускается
• давление в системе не превышает 10 бар
• температура среды удерживается в диапазоне от +5 °C до +60 °C

Условия эксплуатации

Габаритные размеры

Размеры по обозначениям габаритного чертежа производителя:

Монтаж и обвязка

• насос ставят на ровное жёсткое основание; масса брутто с упаковкой 19,1 кг, поднимают за корпус двигателя, не за клеммную коробку
• присоединение: вход G1, выход G1; диаметр трубопровода выбирают не меньше присоединительного, сужение на всасывании снижает напор и вызывает шум
• всасывающий трубопровод делают коротким и с наименьшим числом поворотов
• на всасывающем и напорном патрубках ставят запорную арматуру, на напорном дополнительно обратный клапан
• предусматривают разборное соединение, чтобы снимать насос без резки труб
• заглушки заливочного и сливного отверстий должны быть доступны
• насос монтируют вертикально, вал в рабочем положении вертикален
• вес трубопроводов на корпус насоса не передают, трубы крепят отдельно
• насос ставят в проветриваемом помещении, вентиляционные отверстия двигателя оставляют открытыми

Приведены требования, прямо следующие из данных каталога производителя по этой серии.

Подключение электропитания

• двигатель 1 кВт, сеть трёхфазная 380 В, 50 Гц: сечение кабеля, автоматический выключатель и уставку теплового реле подбирают по номинальному току этого двигателя
• заземление обязательно: при повреждении изоляции оно исключает поражение током
• подключение выполняют при снятом напряжении, попадание влаги в клеммную коробку недопустимо
• трёхфазное исполнение: после подключения проверяют направление вращения, при обратном вращении насос не создаёт напора, фазы меняют местами
• параметры двигателя сверяют с заводской табличкой на конкретном изделии

Пуск, эксплуатация и хранение

• перед первым пуском насосную часть заполняют водой через заливочное отверстие
• если после пуска в напорном патрубке нет воды, насос останавливают, камеру заполняют полностью и проверяют всасывающую линию на утечки
• при неисправности насос сначала отключают от питания
• при перерыве в работе и при температуре ниже +4 °C воду сливают полностью, хранят в сухом проветриваемом помещении

Сервис и эксплуатация

• длительная работа при закрытой задвижке не допускается: жидкость в камере перегревается и повреждает торцевое уплотнение
• рабочую точку контролируют по характеристике: отклонение от кривой при номинальной подаче 2 м³/ч и напоре 44 м это повод проверить фильтр и герметичность всасывающей линии
• торцевое уплотнение меняют в сборе, при замене проверяют состояние вала и посадочной поверхности
• подшипники двигателя проверяют по шуму и нагреву, изношенные меняют
• периодически проверяют затяжку крепежа и герметичность соединений
• проверяют ток по фазам: перекос указывает на обрыв фазы или неисправность обмотки
• регламент обслуживания и моменты затяжки берут из руководства по эксплуатации серии

Типовые неисправности

Периодически проверяют отсутствие течи по уплотнению вала, состояние подшипникового узла и отсутствие посторонних шумов. При длительном простое и при отрицательных температурах воду из насоса сливают.

Конкурентные инженерные особенности

• рабочие колёса и диффузоры из армированного пластика: они не корродируют и легче металлических, что снижает нагрузку на подшипниковый узел
• корпус насоса из нержавеющей стали AISI 304
• торцевое уплотнение с парой трения керамика и графит: ремонтопригодный расходный узел
• входной и выходной патрубки поворачиваются относительно корпуса, что упрощает привязку к существующей обвязке
• сварной вал из нержавеющей стали
• чугунные штуцеры входа и выхода с антикоррозионной обработкой
• многоступенчатая гидравлика даёт пологую характеристику: при открытии нескольких точек разбора давление падает слабее, чем у одноступенчатых насосов

Документация

На артикул подготовлен технический лист с подтверждёнными характеристиками, габаритами и рабочей характеристикой по всем точкам. Паспорт и руководство по эксплуатации поставляются с оборудованием, гарантийный срок 2 года.

Что уточнить перед заказом

• требуемые подача и напор в рабочей точке, а не только максимальные значения
• высота всасывания, длина и диаметр всасывающего трубопровода
• напряжение и число фаз на объекте: однофазное 220 В и трёхфазное 380 В не взаимозаменяемы
• температура и чистота воды, наличие механических примесей
• требуется ли исполнение с полностью нержавеющей проточной частью
• габариты места установки и способ присоединения к существующей обвязке

Подбор по рабочей точке

Для подбора нужны требуемая подача и напор в рабочей точке, температура и состав жидкости, доступное напряжение сети, высота всасывания и длина трубопровода. Напор подбирают с запасом на потери в трубах и арматуре: рабочая точка должна лежать в средней части характеристики, а не у её края. Если рабочая точка не попадает в характеристику этого типоразмера, в том же ряду есть соседние исполнения - EVPm 2-4: 4 ступени, 0,75 кВт, напор до 48 м; EVP2-6: 6 ступеней, 1 кВт, напор до 69 м. Гидравлика и присоединения ряда общие, меняется число ступеней.

Подбор замены

• сверяют подачу и напор в рабочей точке, а не только максимальные значения
• сверяют число ступеней и мощность двигателя: при равном напоре они показывают, совпадает ли гидравлика
• сверяют присоединительные размеры и монтажную длину, иначе потребуется переделка обвязки
• сверяют исполнение по питанию: однофазное на 220 В и трёхфазное на 380 В не взаимозаменяемы без замены пусковой аппаратуры
• сверяют материалы проточной части: исполнение с нержавеющим корпусом и чугунное рассчитаны на разные среды
