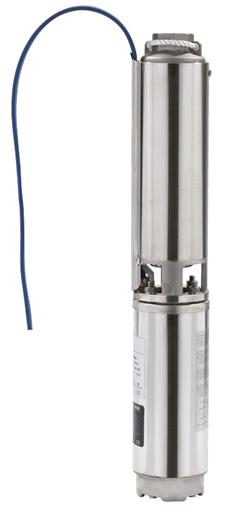

Насос Wilo-Sub TWU 4-0806-C (арт. 6049344)

Назначение

Насос Wilo-Sub TWU 4-0806-C - погружной скважинный многоступенчатый насос 4-дюймового типоразмера для подачи чистой воды из скважин и резервуаров. Для скважин от 4" (100 мм). Применяется для водоснабжения, повышения давления, орошения и полива; кабель имеет допуск для систем питьевого водоснабжения. Серия Wilo-Sub TWU снята с производства; ХитЭнерджи поможет подтвердить параметры и подобрать актуальную замену серии Wilo-Sub TWI.

Расшифровка обозначения

Обозначение Wilo-Sub TWU 4-0806-C раскрывается так:

Принцип работы

Насос полностью погружается в скважину и работает в перекачиваемой среде. Многоступенчатая гидравлика в секционном исполнении (радиальные или полуосевые рабочие колёса) последовательно повышает давление от ступени к ступени, что позволяет поднимать воду с большой глубины. Встроенный обратный клапан предотвращает обратный отток столба воды при остановке. Некорродирующий (нержавеющий) трёхфазный двигатель расположен под гидравликой и охлаждается потоком перекачиваемой воды.

Области применения

• водоснабжение частных домов и объектов из скважин и колодцев
• повышение давления в системах водоснабжения
• орошение, полив, дождевание
• подача питьевой воды (кабель с соответствующим допуском)

Рабочие среды и ограничения

Допустимая среда: чистая вода, в т.ч. питьевая, из скважин и резервуаров (с ограничением по содержанию песка). Насос предназначен для работы только в погруженном состоянии. Допустимое содержание песка, максимальная глубина погружения и температура среды зависят от конкретного типоразмера и приводятся в datasheet производителя. Эксплуатация всухую недопустима.

Ключевые параметры

Подтверждённые серийные параметры приведены по данным каталога. Точная рабочая точка (расход и напор), число ступеней и мощность для обозначения TWU 4-0806-C уточняются по datasheet или программе подбора Wilo-Select, так как официальной схемы расшифровки обозначения для снятой серии TWU нет.

Конструкция и материалы

• секционное (ступенчатое) исполнение с радиальными рабочими колёсами, со встроенным обратным клапаном
• радиальные или полуосевые рабочие колёса
• гидравлика и кожух из нержавеющей стали
• некорродирующий (нержавеющий) трёхфазный двигатель
• маслозаполненный двигатель
• соединительный кабель с допуском для применения в системах питьевого водоснабжения

Характеристика Q-H

Рабочая точка (подача Q и напор H) определяется по полю характеристик (кривой Q-H) серии; точные значения для модели - по официальному техническому листу Wilo.

Монтаж

Монтаж скважинного насоса принципиально иной: агрегат опускают в обсадную колонну на напорном трубопроводе и страховочном тросе, кабель крепят к трубе хомутами с шагом, исключающим перетирание. Насос погружают ниже динамического уровня с запасом, но выше зоны заиливания, чтобы двигатель постоянно омывался восходящим потоком воды с минимально необходимой скоростью - иначе он перегреется. Допустима вертикальная и горизонтальная установка.

• на напоре ставят обратный клапан (если не встроен) и предусматривают защиту от гидроудара;
• монтируют защиту от сухого хода по уровню или давлению;
• перед спуском проверяют сопротивление изоляции двигателя и кабеля;
• электроподключение и заземление выполняет квалифицированный персонал.

Для данного исполнения: типоразмер Wilo-Sub TWU 4-0806-C.

Сервис и эксплуатация

Секционная конструкция из нержавеющей стали устойчива к коррозии; охлаждение двигателя обеспечивается протоком скважинной воды, поэтому сухой ход и падение уровня ниже насоса недопустимы. В эксплуатации контролируют уровень воды в скважине, рабочий ток и давление, отсутствие частых пусков (для тяжёлых режимов применяют устройство плавного пуска или частотный преобразователь). Высокое содержание песка и абразива ускоряет износ гидравлики и снижает ресурс - при мутной воде ставят фильтр/отстойник. Подъём и обслуживание насоса выполняют при обесточенной установке силами квалифицированного персонала; параметры - по официальному техлисту Wilo-Sub TWU.

Для Wilo-Sub TWU 4-0806-C: рабочую точку (Q/H) выдерживать по полю характеристик серии TWU; поддерживать уровень жидкости и защиту от сухого хода, не допускать абразива сверх допустимого.

Конкурентные преимущества

• многоступенчатая секционная гидравлика для подъёма с большой глубины
• встроенный обратный клапан
• кабель с допуском для питьевой воды
• исполнение под скважину 4" (подбор по диаметру обсадной трубы)
• возможность подбора актуальной замены серии Wilo-Sub TWI

Документация

Для модели доступен технический лист ХитЭнерджи с подтверждёнными серийными данными. ХитЭнерджи поможет запросить техническую документацию, уточнить рабочую точку и подобрать актуальную замену по параметрам.

Что уточнить перед заказом

• диаметр и глубину скважины, динамический уровень воды
• требуемые расход и напор (рабочую точку)
• напряжение сети и сечение кабеля
• актуальность позиции (серия снята с производства) и вариант замены
