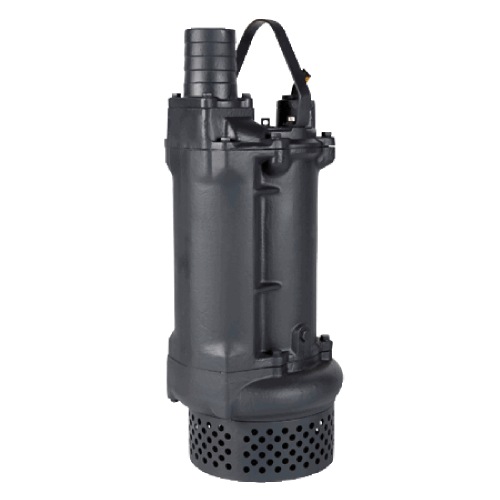

Насос Grundfos DWK.O.13.100.110.5.1D.R арт. 96926086

Назначение

Grundfos DWK.O.13.100.110.5.1D.R - погружной водопонижающий (dewatering) насос с полуоткрытым рабочим колесом. Откачивает грунтовые, дренажные, строительные и карьерные воды, в том числе с абразивными взвесями (песок, шлам). Свободный проход до 13 мм, напорный патрубок DN 100, двигатель 11 кВт, 2850 мин⁻¹. Применяется на стройплощадках и в котлованах, в карьерах и шахтах, при проходке тоннелей, для водопонижения и осушения, откачки паводковых и технических вод.

Расшифровка обозначения

Обозначение DWK.O.13.100.110.5.1D.R по официальной схеме Grundfos (data booklet DWK/DPK, раздел Identification):

Принцип действия

Полуоткрытое рабочее колесо устойчиво к включениям: открытая геометрия снижает засорение при откачке загрязнённых и песчаных вод, а износ равномерно распределяется по лопастям. Двигатель охлаждается перекачиваемой жидкостью. Насос погружной, одноступенчатый; рабочая точка - пересечение характеристики насоса и сопротивления напорной линии.

Область применения

• водопонижение и осушение котлованов, траншей и фундаментов на стройплощадках
• откачка воды в карьерах, шахтах, при проходке тоннелей
• откачка грунтовых, паводковых и технических вод с песком и шламом
• аварийная откачка и осушение промышленных площадок

Рабочие среды и ограничения

• Среда: грунтовые, дренажные, строительные и карьерные воды с абразивными взвесями и твёрдыми включениями до 13 мм.
• Температура перекачиваемой жидкости - до +40 °C, допустимый диапазон pH 4-10 (по data booklet Grundfos).
• Максимальная глубина погружения - 25 м.
• Допустимое число пусков - не более 30 в час: объём приямка и уставки уровней рассчитываются под этот предел.
• Насос не предназначен для горючих и взрывоопасных жидкостей; сухой ход недопустим.

Конструкция и материалы

• Рабочее колесо: полуоткрытое рабочее колесо.
• Материалы: чугун; рабочее колесо из высокохромистой нержавеющей стали и нержавеющая всасывающая сетка (исполнение R - повышенная стойкость к абразиву).
• Погружной электродвигатель, класс защиты IP68, класс изоляции F; защита от перегрева обмотки - встроенный тепловой выключатель (в части исполнений - автоматический выключатель, по каталогу).
• Двойное торцевое уплотнение вала с масляной камерой между уплотнениями - защита двигателя от протечек.
• Напорный патрубок DN 100 (шланговое или фланцевое присоединение по исполнению); на входе - всасывающая сетка: насос работает свободностоящим на дне приямка.
• Кабель длиной 10 м, сечение 7 x 4,0 мм² + 4 x 1 мм².

Гидравлические параметры

Официальная кривая Q-H этого типоразмера приведена в галерее карточки - по ней определяют подачу и напор в рабочей точке.

Динамика расхода и напора

Напор погружного насоса максимален при малой подаче и снижается по мере роста расхода вдоль напорной характеристики. Для водопонижения важна не максимальная подача, а рабочая точка: геометрическая высота подъёма плюс потери в напорном рукаве или трубопроводе. Кривая Q-H этого артикула приведена в галерее карточки.

Точки напорной характеристики, снятые с официальной кривой датащита Grundfos (справочно, для подбора по рабочей точке):

Электродвигатель и электрическая часть

• Мощность P2: 11 кВт; частота сети 50 Гц.
• Напряжение: 3 × 380-415 (треугольник); способ пуска - звезда/треугольник (Y/D).
• Номинальный ток: 20,4 А.
• cos φ при полной нагрузке: 0,91.
• Класс защиты IP68 (погружной); защита от перегрева - встроенный тепловой выключатель, выводимый в цепь управления.
• Подключение выполняет квалифицированный персонал; обязательно заземление (клемма PE); управление уровнем - через поплавки или реле уровня в шкафу.

Преимущества

• Свободностоящая установка: насос ставится на дно приямка или котлована и переносится по мере продвижения работ.
• Всасывающая сетка защищает проточную часть от крупных включений.
• Исполнение R: высокохромистое нержавеющее колесо и нержавеющая сетка - ресурс на воде с песком и абразивом.
• Двигатель в чугунном корпусе с классом защиты IP68 и тепловой защитой обмотки.
• Кабель длиной 10 м в комплекте - насос готов к подключению на объекте.

Монтаж и подключение

• Установка свободностоящая: насос опускается на дно приямка или котлована на подъёмной цепи/тросе за рым. Автотрап для DWK не предусмотрен - стационарная трубная муфта применяется только у серии DPK.
• Всасывающую сетку держите выше слоя осадка (подставка, щебёночная подсыпка или подвес), иначе насос быстро забивается илом и песком.
• Напорная линия: шланг с хомутом либо фланец DN 100 - у исполнения со шланговым присоединением рукав прокладывают без резких перегибов, у фланцевого - трубопровод опирают отдельно, не нагружая патрубок насоса.
• Масса насоса 190 кг (с 10 м кабеля) - подъём только лебёдкой или краном за рым.
• Габариты для приямка и подвеса (по каталогу Grundfos): C = 431 мм, D = 179 мм, F = 333 мм, V1 = 779 мм, V2 = 917 мм.
• Уставки уровней задают так, чтобы число пусков не превышало 30 в час; уровень отключения задают выше корпуса двигателя - он охлаждается перекачиваемой жидкостью.
• Питание 3 × 380-415 (треугольник); пуск звезда/треугольник; ток 20,4 А - по нему выбирают автомат защиты и сечение линии.
• Проверьте направление вращения при первом пуске (рывок насоса в сторону, противоположную вращению колеса); неверная фазировка снижает подачу.
• Обязательно заземление (клемма PE); кабель нельзя натягивать и использовать для подъёма насоса.

Сервис и эксплуатация

• Контроль масла в камере уплотнения: помутнение или эмульсия - признак износа торцевого уплотнения со стороны жидкости.
• Износ рабочего колеса и корпуса на абразиве - основной фактор падения подачи; при работе с песком осмотр проводят чаще, зазор восстанавливают по регламенту.
• Всасывающую сетку регулярно очищают от ила и мусора - забитая сетка вызывает кавитацию и перегрев.
• Исполнение R рассчитано на абразив, но и у него ресурс колеса зависит от концентрации песка - контролируйте подачу как индикатор износа.
• Периодически измеряют сопротивление изоляции обмотки и кабеля, потребляемый ток по фазам.
• Контрольные значения этого исполнения: мощность 11 кВт, номинальный ток 20,4 А, частота вращения 2850 мин⁻¹ - рост тока означает износ или засорение, падение подачи при неизменном токе - износ проточной части.
• Масса 190 кг: подъём и спуск - только штатной цепью через рым, грузоподъёмность устройства подбирают с запасом к этой массе.
• Перед длительным хранением насос промывают чистой водой и опорожняют.

Габаритные размеры и присоединение

Буквенные обозначения соответствуют габаритному эскизу каталога Grundfos, приведённому в галерее карточки.

Параметры для подбора

• Требуемая подача и высота подъёма с учётом потерь в рукаве или трубопроводе.
• Характер воды: содержание песка и абразива, размер включений.
• Глубина приямка и доступное сечение для спуска насоса.
• Напряжение сети и способ пуска, длина кабельной линии.
• Режим работы: периодическая откачка или непрерывное водопонижение.

Ограничения и типовые ошибки подбора

• Подбор по максимуму кривой вместо рабочей точки - фактическая подача оказывается ниже.
• Насос ставят прямо в осадок: сетка забивается, растёт износ и перегрев.
• Длинный рукав малого диаметра - потери съедают напор.
• Работа при уровне ниже корпуса двигателя (нет рубашки охлаждения) - перегрев.
• Слишком малый приямок: превышение допустимого числа пусков в час.

Документация

Технические данные приведены по официальному data booklet Grundfos DWK/DPK (таблицы Dimensions, Electrical data, Pump data), в галерее карточки - кривая Q-H типоразмера и габаритный эскиз. Паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в том числе параллельным импортом. Для подбора аналога пришлите требуемую подачу и высоту подъёма, характер воды (песок, абразив, включения), напряжение сети, тип присоединения и фото шильдика - специалисты ХитЭнерджи проверят взаимозаменяемость по гидравлике и присоединительным размерам.
