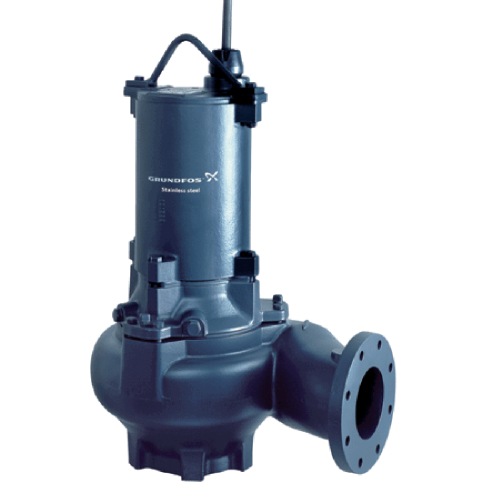

Насос Grundfos S1.100.100.55.4.50M.H.205.G.EX.D арт. 95113768

Назначение

Grundfos S1.100.100.55.4.50M.H.205.G.EX.D - крупный погружной насос для сточных вод серии S1 с одноканальным рабочим колесом. Перекачивает неочищенные городские и промышленные стоки, осадок и ливневые воды с твёрдыми включениями до 100 мм. Напорный патрубок DN 100, двигатель 5,5 кВт, 4 полюса (1463 мин⁻¹ по каталогу). Исполнение по типу монтажа - сухая горизонтальная. Применяется на канализационных насосных станциях большой производительности, очистных сооружениях, промышленных площадках и в системах отведения ливневых стоков.

Расшифровка обозначения

Обозначение S1.100.100.55.4.50M.H.205.G.EX.D по официальной схеме Grundfos (data booklet S pumps, раздел Identification):

Принцип действия

Стоки проходят через канальное рабочее колесо (один закрытый канал со свободным проходом 100 мм): включения транспортируются целиком, без измельчения. Чем больше каналов, тем выше КПД и уравновешенность ротора, но меньше размер свободного прохода. Насос одноступенчатый: колесо сообщает потоку энергию, жидкость отводится через напорный патрубок. Двигатель охлаждается через рубашку охлаждения (замкнутый контур), что и позволяет устанавливать насос в сухой камере вне резервуара со стоками. Рабочая точка - пересечение характеристики насоса с характеристикой напорной сети.

Область применения

• канализационные насосные станции (КНС) городских и промышленных систем водоотведения
• очистные сооружения: подача неочищенных стоков, рецикл активного ила, перекачивание осадка
• перекачивание ливневых и дренажных стоков большого объёма
• промышленные площадки: технологические и загрязнённые сточные воды
• объекты со взрывоопасными зонами (взрывозащищённое исполнение двигателя)
• станции с сухой камерой: насос устанавливается вне резервуара со стоками

Рабочие среды и ограничения

• Среда: неочищенные бытовые и промышленные сточные воды, ливневые и дренажные стоки, осадок; максимальный размер твёрдых включений - 100 мм (одноканальное колесо).
• Корпус насоса рассчитан на давление PN 10 (по каталогу Grundfos).
• Температура перекачиваемой жидкости - от 0 до +40 °C, допустимый диапазон pH среды - 4-10 (по data booklet Grundfos S pumps).
• Допустимое число пусков - не более 20 в час: объём приямка и уставки уровней рассчитываются под этот предел.
• Абразив (песок, окалина) в большом количестве ускоряет износ колеса и корпуса - при песковании предусматривают песколовку либо исполнение с повышенной стойкостью материалов.
• Взрывозащищённое исполнение: допускается работа в зонах с горючими газами канализации; монтаж, кабельные вводы и защита - строго по ATEX/IECEx и проекту.

Конструкция и материалы

• Рабочее колесо: одноканальное рабочее колесо (один свободный канал - максимальная пропускная способность для длинноволокнистых включений); средний диаметр 205 мм.
• Материалы: рабочее колесо, корпус насоса и корпус статора - чугун.
• Погружной электродвигатель, класс защиты IP68; обмотка с датчиками температуры (PTC), подключаемыми к реле или модулю IO 113 - защита двигателя реализуется в шкафу управления.
• Рубашка охлаждения: замкнутый контур охлаждающей жидкости вокруг статора; допускает длительную работу при неполном погружении и сухую установку.
• Уплотнение вала: два независимых торцевых уплотнения с масляной камерой между ними - протечка со стороны жидкости не доходит до двигателя (камера контролируется датчиком влаги).
• Модуль SM 113 не установлен: датчики выводятся отдельными жилами и подключаются напрямую (например, к IO 113).
• Напорный патрубок DN 100; горизонтальная сухая установка на штатной опорной раме (по каталогу: рама окрашенной стали для исполнений G/Q, нержавеющая - для S/R).

Гидравлические параметры

Официальная кривая Q-H этой напорной группы ряда приведена в галерее карточки: по ней определяют подачу и напор в рабочей точке. Числовые Q и H конкретного типоразмера Grundfos публикует только графиком - по запросу специалисты ХитЭнерджи снимут значения под вашу рабочую точку.

Динамика расхода и напора

У одноступенчатого канализационного насоса напор максимален при малой подаче и снижается с ростом расхода вдоль напорной характеристики. Напорная версия в обозначении («M» - средний напор (medium)) задаёт, в какой части поля характеристик ряда работает типоразмер: одна и та же гидравлика выпускается с разными колёсами и мощностями. Подбор только по максимуму неверен: рабочая точка - пересечение кривой насоса с характеристикой напорной сети (статический подъём + потери).

Для стоков дополнительно проверяют самоочищающую скорость в напорном трубопроводе (ориентир - не менее 0,7 м/с), иначе в трубе оседает осадок.

Электродвигатель и электрическая часть

• Мощность P2: 5,5 кВт.
• Мощность P1: 7,2 кВт.
• Число полюсов: 4.
• Частота вращения: 1463 мин⁻¹.
• Способ пуска: звезда/треугольник (Y/D).
• Номинальный ток: 14 А (400 В, треугольник) / 9 А (690 В, звезда).
• Пусковой ток: 103 А.
• cos φ при полной нагрузке: 0,75.
• КПД двигателя: 76 %.

Класс защиты IP68. Тепловая защита обмотки - датчики PTC, выведенные в шкаф управления (реле PTC или модуль Grundfos IO 113); встроенного автомата защиты в двигателе нет. Обязательно заземление (клемма PE) и проверка направления вращения при первом пуске.

Пуск звезда-треугольник: шкаф управления и уставки защиты подбираются под этот способ пуска, кабель рассчитывается на 6 жил.

Преимущества

• Свободный проход 100 мм - неочищенные стоки проходят целиком, без измельчения.
• Два независимых торцевых уплотнения с масляной камерой - протечка не доходит до двигателя.
• Датчики температуры обмотки и влаги в камере - раннее обнаружение неисправности.
• Рубашка охлаждения - работа при неполном погружении и в сухой установке.
• Взрывозащищённый двигатель (ATEX/IECEx) - для зон с горючими газами канализации.

Монтаж и подключение

• Сухая горизонтальная установка на штатной опорной раме: рама выставляется по уровню и анкерится, трубопроводы опираются отдельно; подводящий трубопровод - с подпором.
• Габариты для проектирования (по каталогу Grundfos): A = 990 мм, C = 489 мм, D = 186 мм.
• Присоединения: вход DN 150, напор DN 100 (фланцы по каталогу).
• Масса насоса 200 кг (с 10 м кабеля) - подъём только штатной цепью/тросом через рым; грузоподъёмное устройство и балка подбираются с запасом, ручной подъём недопустим.
• Кабель заводится через штатный кабельный ввод с фиксацией жил; кабель нельзя натягивать и перегибать радиусом меньше допустимого. Для Ex-исполнения ввод и подключение - по ATEX.
• Электрика: шкаф с реле PTC (или IO 113), защита от перекоса и обрыва фаз, обязательное заземление (PE); при пуске проверяется направление вращения (рывок насоса против направления вращения колеса).
• Число пусков в час ограничивается уставками уровней: частые пуски перегревают двигатель и разрушают уплотнения; объём приямка рассчитывается под допустимую частоту.

Сервис и эксплуатация

• Контроль масляной камеры: помутнение/эмульсия масла - признак износа торцевого уплотнения со стороны жидкости; масло меняется по регламенту Grundfos.
• Периодически проверяют сопротивление изоляции обмотки и кабеля, потребляемый ток по фазам (рост тока - засорение колеса или износ).
• Осмотр рабочего колеса и корпуса на износ и наматывание: зазор в проточной части восстанавливают по регламенту, иначе падает подача и растёт потребление.
• В сухой установке проверяют герметичность подводящего трубопровода и отсутствие подсоса воздуха: завоздушивание срывает подачу и перегревает уплотнение.
• Контур рубашки охлаждения: уровень и состояние охлаждающей жидкости проверяются по регламенту.
• Ремонт Ex-исполнения выполняется только сертифицированным сервисом с сохранением взрывозащитных зазоров и оригинальных кабельных вводов.
• Контрольные значения этого исполнения: мощность 5,5 кВт, номинальный ток 14/9 А, частота вращения 1463 мин⁻¹ - рост тока означает износ или засорение, падение подачи при неизменном токе - износ проточной части.
• Масса 200 кг: подъём и спуск - только штатной цепью через рым, грузоподъёмность устройства подбирают с запасом к этой массе.
• Датчики температуры и влаги должны быть заведены в защиту: отключённая защита - основная причина выхода двигателя из строя.

Габаритные размеры и присоединение

Буквенные обозначения соответствуют габаритному чертежу каталога Grundfos (раздел Dimensions). Полный чертёж с посадочными размерами автотрапа/опорной рамы - по запросу.

Параметры для подбора

• Требуемая подача и напор в рабочей точке (с учётом статического подъёма и потерь).
• Характер стоков: наличие волокна, песка, жира, газов - от этого зависит тип колеса.
• Требуемый свободный проход (у этого насоса - 100 мм).
• Схема станции: мокрый колодец с автотрапом либо сухая камера (вертикальная/горизонтальная).
• Наличие взрывоопасной зоны, напряжение сети и способ пуска, требования к мониторингу.

Ограничения и типовые ошибки подбора

• Подбор по максимуму характеристики вместо рабочей точки - насос уходит из рабочего диапазона, растут вибрация и износ.
• Занижение свободного прохода под фактический состав стоков - засорение колеса.
• Слишком малый приямок: частые пуски перегревают двигатель.
• Скорость в напорном трубопроводе ниже самоочищающей (ориентир 0,7 м/с) - осадок в трубе.
• Отсутствие подпора на всасывании в сухой установке - завоздушивание и срыв подачи.
• Игнорирование датчиков PTC и влаги (не заведены в защиту) - скрытый отказ уплотнения.

Документация

Технические данные приведены по официальному data booklet Grundfos S pumps (таблицы Motor data, Pump data, Weights, Dimensions), в галерее карточки - кривая Q-H напорной группы ряда и габаритный чертёж. Паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в том числе параллельным импортом. Для подбора аналога пришлите рабочую точку (Q и H), состав стоков, требуемый свободный проход, схему установки (автотрап или сухая камера), напряжение и способ пуска, а также фото шильдика - специалисты ХитЭнерджи проверят взаимозаменяемость по гидравлике и присоединительным размерам.
