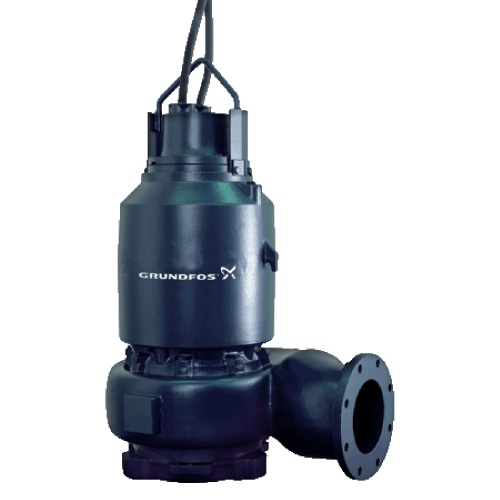

Насос Grundfos S1.80.125.260.4.58H.S.341.G.N.D арт. 95113377

Назначение

Grundfos S1.80.125.260.4.58H.S.341.G.N.D - крупный погружной насос для сточных вод серии S1 с одноканальным рабочим колесом. Перекачивает неочищенные городские и промышленные стоки, осадок и ливневые воды с твёрдыми включениями до 80 мм. Напорный патрубок DN 125, двигатель 26 кВт, 4 полюса (1446 мин⁻¹ по каталогу). Исполнение по типу монтажа - погружная на автотрапе. Применяется на канализационных насосных станциях большой производительности, очистных сооружениях, промышленных площадках и в системах отведения ливневых стоков.

Расшифровка обозначения

Обозначение S1.80.125.260.4.58H.S.341.G.N.D по официальной схеме Grundfos (data booklet S pumps, раздел Identification):

Принцип действия

Стоки проходят через канальное рабочее колесо (один закрытый канал со свободным проходом 80 мм): включения транспортируются целиком, без измельчения. Чем больше каналов, тем выше КПД и уравновешенность ротора, но меньше размер свободного прохода. Насос одноступенчатый: колесо сообщает потоку энергию, жидкость отводится через напорный патрубок. Двигатель охлаждается перекачиваемой жидкостью, поэтому насос должен работать погружённым. Рабочая точка - пересечение характеристики насоса с характеристикой напорной сети.

Область применения

• канализационные насосные станции (КНС) городских и промышленных систем водоотведения
• очистные сооружения: подача неочищенных стоков, рецикл активного ила, перекачивание осадка
• перекачивание ливневых и дренажных стоков большого объёма
• промышленные площадки: технологические и загрязнённые сточные воды

Рабочие среды и ограничения

• Среда: неочищенные бытовые и промышленные сточные воды, ливневые и дренажные стоки, осадок; максимальный размер твёрдых включений - 80 мм (одноканальное колесо).
• Корпус насоса рассчитан на давление PN 10 (по каталогу Grundfos).
• Максимальная глубина погружения - 20 м.
• Температура перекачиваемой жидкости - от 0 до +40 °C, допустимый диапазон pH среды - 4-10 (по data booklet Grundfos S pumps).
• Допустимое число пусков - не более 20 в час: объём приямка и уставки уровней рассчитываются под этот предел.
• Абразив (песок, окалина) в большом количестве ускоряет износ колеса и корпуса - при песковании предусматривают песколовку либо исполнение с повышенной стойкостью материалов.
• Сухой ход недопустим: двигатель охлаждается перекачиваемой жидкостью, насос должен оставаться погружённым (уровень отключения - по кривой уровней станции).

Конструкция и материалы

• Рабочее колесо: одноканальное рабочее колесо (один свободный канал - максимальная пропускная способность для длинноволокнистых включений); средний диаметр 341 мм.
• Материалы: рабочее колесо, корпус насоса и корпус статора - чугун.
• Погружной электродвигатель, класс защиты IP68; обмотка с датчиками температуры (PTC), подключаемыми к реле или модулю IO 113 - защита двигателя реализуется в шкафу управления.
• Уплотнение вала: два независимых торцевых уплотнения с масляной камерой между ними - протечка со стороны жидкости не доходит до двигателя (камера контролируется датчиком влаги).
• Модуль SM 113 не установлен: датчики выводятся отдельными жилами и подключаются напрямую (например, к IO 113).
• Напорный патрубок DN 125, фланцевое присоединение; для мокрого монтажа - автоматическая трубная муфта (автотрап) на направляющих, подъём насоса без входа в резервуар.

Гидравлические параметры

Официальная кривая Q-H этой напорной группы ряда приведена в галерее карточки: по ней определяют подачу и напор в рабочей точке. Числовые Q и H конкретного типоразмера Grundfos публикует только графиком - по запросу специалисты ХитЭнерджи снимут значения под вашу рабочую точку.

Динамика расхода и напора

У одноступенчатого канализационного насоса напор максимален при малой подаче и снижается с ростом расхода вдоль напорной характеристики. Напорная версия в обозначении («H» - высокий напор (high)) задаёт, в какой части поля характеристик ряда работает типоразмер: одна и та же гидравлика выпускается с разными колёсами и мощностями. Подбор только по максимуму неверен: рабочая точка - пересечение кривой насоса с характеристикой напорной сети (статический подъём + потери).

Для стоков дополнительно проверяют самоочищающую скорость в напорном трубопроводе (ориентир - не менее 0,7 м/с), иначе в трубе оседает осадок.

Электродвигатель и электрическая часть

• Мощность P2: 26 кВт.
• Мощность P1: 30 кВт.
• Число полюсов: 4.
• Частота вращения: 1446 мин⁻¹.
• Способ пуска: звезда/треугольник (Y/D).
• Номинальный ток: 51 А (400 В, треугольник) / 30 А (690 В, звезда).
• Пусковой ток: 261 А.
• cos φ при полной нагрузке: 0,85.
• КПД двигателя: 87 %.

Класс защиты IP68. Тепловая защита обмотки - датчики PTC, выведенные в шкаф управления (реле PTC или модуль Grundfos IO 113); встроенного автомата защиты в двигателе нет. Обязательно заземление (клемма PE) и проверка направления вращения при первом пуске.

Пуск звезда-треугольник: шкаф управления и уставки защиты подбираются под этот способ пуска, кабель рассчитывается на 6 жил.

Преимущества

• Свободный проход 80 мм - неочищенные стоки проходят целиком, без измельчения.
• Два независимых торцевых уплотнения с масляной камерой - протечка не доходит до двигателя.
• Датчики температуры обмотки и влаги в камере - раннее обнаружение неисправности.
• Автотрап: насос поднимается и опускается по направляющим без входа персонала в резервуар.

Монтаж и подключение

• Мокрый монтаж на автоматическую трубную муфту (автотрап): опорное колено с фланцем DN 125 крепится к днищу, направляющие - к кронштейну на перекрытии; насос опускается по направляющим и герметизируется собственным весом.
• Уровень отключения задаётся так, чтобы двигатель оставался погружённым (охлаждение - перекачиваемой жидкостью); «сухая» работа этого исполнения не допускается.
• Габариты для проектирования (по каталогу Grundfos): A = 1277 мм, C = 645 мм, D = 237 мм.
• Присоединения: напор DN 125 (фланцы по каталогу).
• Масса насоса 440 кг (с 10 м кабеля) - подъём только штатной цепью/тросом через рым; грузоподъёмное устройство и балка подбираются с запасом, ручной подъём недопустим.
• Кабель заводится через штатный кабельный ввод с фиксацией жил; кабель нельзя натягивать и перегибать радиусом меньше допустимого. Для Ex-исполнения ввод и подключение - по ATEX.
• Электрика: шкаф с реле PTC (или IO 113), защита от перекоса и обрыва фаз, обязательное заземление (PE); при пуске проверяется направление вращения (рывок насоса против направления вращения колеса).
• Число пусков в час ограничивается уставками уровней: частые пуски перегревают двигатель и разрушают уплотнения; объём приямка рассчитывается под допустимую частоту.

Сервис и эксплуатация

• Контроль масляной камеры: помутнение/эмульсия масла - признак износа торцевого уплотнения со стороны жидкости; масло меняется по регламенту Grundfos.
• Периодически проверяют сопротивление изоляции обмотки и кабеля, потребляемый ток по фазам (рост тока - засорение колеса или износ).
• Осмотр рабочего колеса и корпуса на износ и наматывание: зазор в проточной части восстанавливают по регламенту, иначе падает подача и растёт потребление.
• Осмотр автотрапа и направляющих: перекос или износ уплотняющего кольца муфты приводит к обратному перетоку в резервуар.
• Приямок промывают от осадка и жировых отложений - иначе растёт частота пусков.
• Контрольные значения этого исполнения: мощность 26 кВт, номинальный ток 51/30 А, частота вращения 1446 мин⁻¹ - рост тока означает износ или засорение, падение подачи при неизменном токе - износ проточной части.
• Масса 440 кг: подъём и спуск - только штатной цепью через рым, грузоподъёмность устройства подбирают с запасом к этой массе.
• Датчики температуры и влаги должны быть заведены в защиту: отключённая защита - основная причина выхода двигателя из строя.

Габаритные размеры и присоединение

Буквенные обозначения соответствуют габаритному чертежу каталога Grundfos (раздел Dimensions). Полный чертёж с посадочными размерами автотрапа/опорной рамы - по запросу.

Параметры для подбора

• Требуемая подача и напор в рабочей точке (с учётом статического подъёма и потерь).
• Характер стоков: наличие волокна, песка, жира, газов - от этого зависит тип колеса.
• Требуемый свободный проход (у этого насоса - 80 мм).
• Схема станции: мокрый колодец с автотрапом либо сухая камера (вертикальная/горизонтальная).
• Наличие взрывоопасной зоны, напряжение сети и способ пуска, требования к мониторингу.

Ограничения и типовые ошибки подбора

• Подбор по максимуму характеристики вместо рабочей точки - насос уходит из рабочего диапазона, растут вибрация и износ.
• Занижение свободного прохода под фактический состав стоков - засорение колеса.
• Слишком малый приямок: частые пуски перегревают двигатель.
• Скорость в напорном трубопроводе ниже самоочищающей (ориентир 0,7 м/с) - осадок в трубе.
• Уставка отключения выше допустимой: оголение двигателя без рубашки охлаждения приводит к перегреву.
• Игнорирование датчиков PTC и влаги (не заведены в защиту) - скрытый отказ уплотнения.

Документация

Технические данные приведены по официальному data booklet Grundfos S pumps (таблицы Motor data, Pump data, Weights, Dimensions), в галерее карточки - кривая Q-H напорной группы ряда и габаритный чертёж. Паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в том числе параллельным импортом. Для подбора аналога пришлите рабочую точку (Q и H), состав стоков, требуемый свободный проход, схему установки (автотрап или сухая камера), напряжение и способ пуска, а также фото шильдика - специалисты ХитЭнерджи проверят взаимозаменяемость по гидравлике и присоединительным размерам.
