Насос Grundfos SP 17-19 арт. 12A16919

Назначение

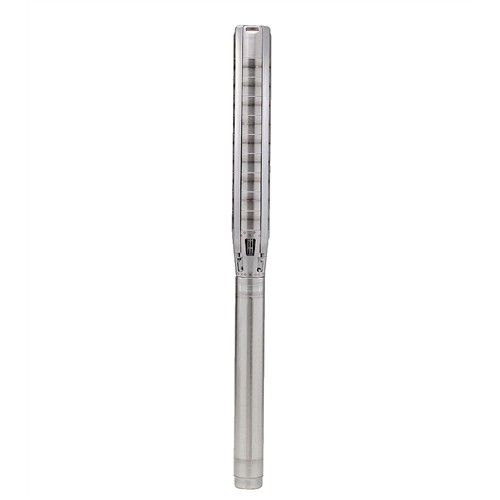

Grundfos SP 17-19 - скважинный погружной многоступенчатый центробежный насос для подъёма воды из скважин и обсадных труб. Насос устанавливается вертикально ниже динамического уровня воды, двигатель расположен снизу и охлаждается потоком перекачиваемой жидкости. Содержит 19 ступеней; развивает высокий напор при номинальной подаче около 17 м³/ч. Применяется для хозяйственно-питьевого и технического водоснабжения, орошения и полива, повышения давления, водопонижения и водоотведения грунтовых вод, систем пожаротушения и промышленных нужд.

Расшифровка обозначения

Обозначение SP 17-19 по официальной схеме Grundfos (data booklet SP):

Принцип действия

Вода поступает в насос через сетчатый всасывающий фильтр над двигателем и последовательно проходит через рабочие колёса-ступени: каждая ступень добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней. Это позволяет поднимать воду с большой глубины по узкой скважине. Встроенный обратный клапан удерживает столб воды в напорной трубе при остановке. Насос нерегулируемый; рабочая точка задаётся глубиной, потерями в трубе и сопротивлением системы.

Область применения

• подъём воды из скважин и колодцев (сырая вода для водоснабжения)
• орошение, полив, дождевание в сельском хозяйстве
• повышение давления, наполнение резервуаров и водонапорных башен
• водопонижение и откачка грунтовых вод
• фонтаны и декоративные водные системы
• горнодобывающие предприятия и объекты на шельфе
• промышленное водоснабжение (в том числе установка в резервуар)

Рабочие среды и ограничения

• Перекачиваемая среда: чистая вода без абразива; максимальное содержание песка - 100 г/м³ (по каталогу Grundfos для этого ряда) (при большем содержании ускоряется износ ступеней и двигателя).
• Температура воды: предел зависит от исполнения двигателя (T40 - до +40 °C, T60 - до +60 °C) при обеспеченной скорости обтекания 0,15 м/с; уточняется по шильдику двигателя; при большей температуре или недостаточном потоке - снижение нагрузки или кожух охлаждения.
• Минимальная скорость обтекания двигателя охлаждающим потоком должна быть обеспечена (при широкой скважине - монтаж в кожух-обойму).
• Сухой ход недопустим - обязательна защита по уровню/сухому ходу.

Конструкция и материалы

• Проточная часть (колёса, камеры, наружная обойма, вал): нержавеющая сталь AISI 304 (DIN 1.4301) - коррозионная стойкость в скважинной воде.
• Рабочие колёса - плавающего типа с износостойкими подшипниками скольжения, смазываемыми перекачиваемой водой; встроенный обратный клапан в напорной части.
• Погружной электродвигатель MS 6000 (водозаполненный, класс изоляции F) с упорным подшипником; тепловая защита - ВНЕШНЯЯ: устройство защиты двигателя (например, Grundfos MP 204) или тепловое реле в шкафу.
• Присоединение напорное - резьбовое (Rp/R) или фланец Grundfos, в зависимости от типоразмера ряда; на выходе - встроенный обратный клапан.

Гидравлические параметры

Напор растёт пропорционально числу ступеней; полная напорная характеристика Q-H приведена на официальной кривой Grundfos (в галерее карточки). Точный рабочий напор - по кривой под требуемую подачу.

Динамика расхода и напора

У скважинного многоступенчатого насоса напор максимален при малой подаче и снижается по мере роста расхода вдоль напорной характеристики. Суммарный напор пропорционален числу ступеней, поэтому варианты одного ряда (SP 17) отличаются числом ступеней и, соответственно, напором. Подбирать только по максимальной подаче или напору неверно: рабочая точка - пересечение кривой насоса с характеристикой скважины (динамический уровень + потери в трубе).

Реальные точки напорной характеристики (оцифровано с официальной кривой Q-H Grundfos):

Напор максимален при закрытой задвижке (Q≈0) и снижается с ростом подачи. Рабочую точку выбирают по пересечению кривой с характеристикой скважины (динамический уровень + потери в трубе).

Электродвигатель и электрическая часть

• Тип двигателя: MS 6000.
• Мощность P2: 11 кВт.
• Напряжение: 3 x 400 В.
• Число фаз: 3.
• Частота: 50 Гц.

Погружной двигатель заполнен и охлаждается потоком воды - минимальная скорость обтекания обязательна. Электроподключение - квалифицированным персоналом герметичным кабелем с термоусадочной муфтой; обязательно защитное заземление (клемма PE). Для трёхфазных - проверьте направление вращения (по подаче/току) и примените реле защиты. Для мощности 11 кВт рекомендуются плавный пуск или ПЧ. Обязательна защита от сухого хода и перегрузки.

Конкурентные преимущества Grundfos

• Полностью нержавеющая проточная часть - коррозионная стойкость и гигиеничность питьевой воды.
• Плавающие рабочие колёса и водосмазываемые подшипники - устойчивость к песку и износу.
• Высокий напор при узком корпусе - подъём воды с большой глубины по обсадной трубе малого диаметра.
• Встроенный обратный клапан - защита от обратного тока и гидроудара.
• Погружные двигатели Grundfos MS/MMS в нержавеющем корпусе, водозаполненные - ремонтопригодность и надёжность в скважине (защита двигателя - внешняя, например Grundfos MP 204).

Монтаж и подключение

• Диаметр насоса - 139 мм; рекомендованный производителем внутренний диаметр обсадной трубы/скважины - не менее 145 мм, а для исполнений с крупным присоединением - до 150 мм (таблица каталога Grundfos) - для свободного спуска и обтекания двигателя.
• Насос опускается вертикально ниже динамического уровня воды на напорной трубе; двигатель не должен касаться дна (оставить запас), чтобы не засасывать ил и песок.
• ★Минимальная скорость обтекания двигателя охлаждающим потоком воды обязательна (двигатель охлаждается перекачиваемой водой); при широкой скважине или установке в резервуар/бак применяйте кожух охлаждения (flow sleeve) для направления потока вдоль двигателя.
• Обязательны: страховочный трос из нержавеющей стали, герметичное соединение кабеля (термоусадочная муфта), крепление кабеля к трубе хомутами через 2-3 м, оголовок скважины.
• Насос опускают плавно, не допуская ударов о стенки; при пуске возможно обратное вращение (backspin) - не перезапускайте сразу после остановки, выдержите паузу до полного слива столба воды.
• Масса насоса с двигателем около 76 кг - спуск/подъём лебёдкой/краном.
• На поверхности - обратный клапан, задвижка, манометр, устройство защиты от сухого хода (реле уровня/давления или датчик).
• Электроподключение - обязательно заземление (клемма PE) и проверка направления вращения (3-фазные).
• Перед спуском проверьте сопротивление изоляции двигателя и кабеля.
• Рабочий диапазон по каталогу Grundfos: длительная подача не ниже 0,1 от номинальной (иначе не обеспечивается охлаждение двигателя) и не выше 1,3 от номинальной (риск осевого сдвига вверх и кавитации); работа на закрытую задвижку - не более 30 секунд.
• Запас по NPSH при подборе - не менее 0,5 м напора относительно кривой NPSH.
• Максимальное рабочее давление двигателя MS 6000 - 6 МПа (60 бар).

Обязательные требования - в руководстве по монтажу и эксплуатации Grundfos.

Сервис и эксплуатация

• Первый пуск - только при погружении под динамический уровень; сухой ход разрушает подшипники и двигатель.
• Контролируйте динамический уровень воды и дебит скважины - при падении уровня насос защищают отключением.
• Следите за содержанием песка и мутностью: абразив ускоряет износ ступеней; при песковании - фильтр/отстой.
• Периодически проверяйте потребляемый ток по фазам и сопротивление изоляции двигателя/кабеля (рост тока/падение изоляции - износ или влага в кабеле).
• Не допускайте частых пусков и перезапуска сразу после остановки (обратное вращение столба воды) - выдерживайте паузу; для 3-фазных используйте защиту от перекоса фаз и сухого хода.
• Эталон для контроля по этому насосу: мощность 11 кВт - отклонение фактического тока вверх означает износ или засорение, вниз - работу вне рабочей точки.
• Масса насоса с двигателем 76 кг: подъём лебёдкой на страховочном тросе; трос и оголовок рассчитывают на эту массу плюс вес колонны и воды в ней.
• Насос имеет 19 ступеней: при износе ступеней подача падает по всей кривой равномерно - это отличает износ от засорения сетки.
• Проточная часть из нержавеющей стали AISI 304: при отклонении состава воды от паспортного (хлориды, сероводород) контролируйте состояние деталей чаще регламента.
• Признаки неисправности: падение подачи, скачки тока, срабатывание защиты - сверьте рабочую точку с кривой и уровнем в скважине.

Регламент и ресурс - по руководству производителя.

Габаритные размеры

Основные данные (диаметр насоса 139 мм; длина 2060 мм; масса 76 кг) - во вкладке «Характеристики»; габаритный чертёж по артикулу специалисты ХитЭнерджи предоставят по запросу.

Подбор по рабочей точке

Для подбора пришлите: требуемую подачу Q, глубину скважины и динамический уровень воды, диаметр обсадной трубы, качество воды (песок, минерализация), напряжение и фазность. Насос подбирается по рабочей точке (подача и полный напор с учётом глубины и потерь), а не только по мощности.

Ограничения и типовые ошибки подбора

• Игнорирование динамического уровня - реальный напор больше геометрической высоты.
• Насос шире обсадной трубы или без запаса на обтекание двигателя (перегрев).
• Работа с песком выше допустимого для ряда (100 г/м³) без защиты - ускоренный износ.
• Отсутствие защиты от сухого хода при падении уровня.
• Неверная фазность/направление вращения, недостаточное сечение кабеля.

Документация

По этому насосу приведены официальные данные Grundfos: технические характеристики, кривая Q-H (в галерее карточки). Полный паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите подачу и напор (с учётом глубины), диаметр скважины, качество воды, напряжение и фазность, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
