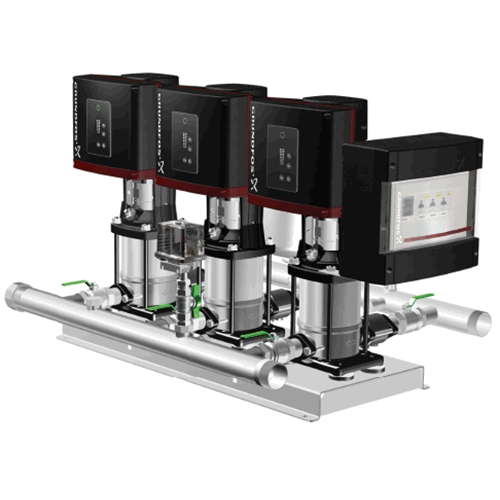

Установка повышения давления Grundfos Hydro Multi-E 2 CRE 15-04 арт. 98486836

Назначение

Grundfos Hydro Multi-E 2 CRE 15-04 - готовая установка повышения давления с электронно-регулируемыми насосами для систем водоснабжения. В состав входят 2 параллельно включённых насоса CRE 15-04, всасывающий и напорный коллекторы, запорная и обратная арматура, два датчика давления на выходе, манометр, мембранный бак и шкаф с вводным выключателем питания (по data booklet Multi-E это breaker cabinet: отдельного шкафа каскадного управления нет, управление реализовано в самих насосах). Применяется там, где давление в сети недостаточно или нестабильно: жилые и общественные здания, гостиницы, школы, офисы, промышленное водоснабжение.

Расшифровка обозначения

Обозначение Hydro Multi-E 2 CRE 15-04 по официальной схеме Grundfos:

Принцип действия

Каждый насос оснащён электронным двигателем со встроенным преобразователем частоты. Насосы связаны между собой и работают как одна установка (функция multi-pump): ведущий насос держит заданное давление по датчику на выходе, плавно меняя частоту вращения, а при исчерпании его возможностей подключает следующий; роль ведущего периодически передаётся, наработка выравнивается. Отдельный шкаф каскадного управления не нужен, пусковые токи отсутствуют. Насосы подключены к общим коллекторам ПАРАЛЛЕЛЬНО: складываются подачи, а напор остаётся на уровне одного насоса.

Область применения

• повышение давления в системах хозяйственно-питьевого водоснабжения жилых зданий
• водоснабжение гостиниц, школ, офисных и административных зданий
• больницы и другие объекты с требованием стабильного давления
• промышленные системы технического водоснабжения
• системы полива и орошения
• мойка и системы очистки
• объекты с неравномерным разбором, где нужен резерв и равномерная наработка насосов

Рабочие среды и ограничения

• Перекачиваемая среда: чистая вода без абразивных и длинноволокнистых включений, неагрессивная к материалам установки.
• Установка предназначена для работы с подпором на входе: сухой ход недопустим, требуется защита по давлению или уровню на всасывании.
• Помещение должно быть отапливаемым и защищённым от замерзания, с водоотводом в полу.

Состав и конструкция установки

• Насосы: 2 × CRE 15-04 с электронным двигателем (встроенный преобразователь частоты).
• Всасывающий и напорный коллекторы с запорной арматурой и обратными клапанами на каждом насосе - любой насос выводится в ремонт без остановки установки.
• Датчики давления, манометр и мембранный бак входят в стандартный состав установки (data booklet Grundfos).
• Вводной шкаф с выключателем питания; каскадное управление и чередование реализованы в самих насосах (функция multi-pump), отдельного шкафа управления в составе установки нет.

Гидравлические параметры

Значения приведены по официальной характеристике насоса, из которого собрана установка: подачи насосов складываются, напор остаётся напором одного насоса.

Динамика расхода и напора

Напор установки максимален при малом разборе и снижается по мере роста расхода. Рабочая точка перемещается по суммарной характеристике: при параллельной работе подачи насосов складываются, а напор соответствует напору одного насоса.

Электрическая часть и управление

• Регулирование: встроенный преобразователь частоты в каждом насосе, поддержание постоянного давления, плавный пуск без пусковых токов.
• Защита двигателей, аварийная сигнализация и чередование выполняются электроникой самих насосов; вводной шкаф обеспечивает отключение питания. Обязательно заземление (клемма PE).

Преимущества

• Готовая установка заводской сборки: не требуется подбор и увязка отдельных компонентов.
• Резервирование: при отказе одного насоса установка продолжает работу.
• Чередование насосов выравнивает наработку и продлевает ресурс.
• Постоянное давление независимо от разбора и экономия электроэнергии на частичных нагрузках.

Монтаж и подключение

• Установка размещается на ровном основании в отапливаемом помещении с водоотводом; вокруг оставляется проход для обслуживания.
• Присоединение к сети - через гибкие вставки: жёсткая обвязка передаёт вибрацию и нагружает коллекторы.
• На входе обязателен подпор и защита от сухого хода (реле давления или датчик уровня в накопительной ёмкости).
• Максимальное рабочее давление установки 10 бар: суммарное давление (подпор на входе плюс напор насосов) не должно его превышать - проверьте при подключении к сети с избыточным давлением.
• Давление предварительной зарядки мембранного бака выставляется по инструкции производителя относительно заданного давления установки.

Сервис и эксплуатация

• Периодически проверяйте давление зарядки мембранного бака: его падение вызывает частые пуски и износ насосов.
• Контролируйте отсутствие протечек по уплотнениям насосов и арматуре коллекторов.
• Проверяйте работу защиты от сухого хода и корректность заданного давления.
• Убедитесь, что чередование насосов работает: неравномерная наработка означает неисправность управления.
• Не реже раза в год проверяйте затяжку электрических соединений в шкафу управления.

Параметры для подбора

• Требуемый максимальный расход объекта и требуемое давление на выходе.
• Давление на входе (подпор) и его стабильность.
• Профиль разбора: равномерный или пиковый - от него зависит число насосов и режим.
• Напряжение питания и доступная мощность.
• Требования к резерву: нужен ли дополнительный насос на случай отказа.

Ограничения и типовые ошибки

• Сложение напоров вместо подач. При параллельной работе насосов складывается ПОДАЧА, а напор остаётся напором одного насоса - подбор «по сумме напоров» приводит к неверному выбору установки.
• Подбор по максимальной подаче вместо реальной рабочей точки.
• Отсутствие защиты от сухого хода при нестабильном подпоре.
• Неверное давление зарядки мембранного бака - частые пуски и износ.
• Жёсткая обвязка без гибких вставок - вибрация и течи по коллекторам.

Документация

Технические данные приведены по официальному data booklet Grundfos для этой серии установок и по характеристике насоса, из которого собрана установка. Технический лист с характеристиками и составом доступен по запросу.

Подбор аналога и поставка

Для подбора аналога сообщите требуемые расход и давление на выходе, давление на входе, напряжение питания и требования к резерву. Специалисты ХитЭнерджи подберут установку с нужным числом насосов и проверят рабочую точку по официальным характеристикам.
