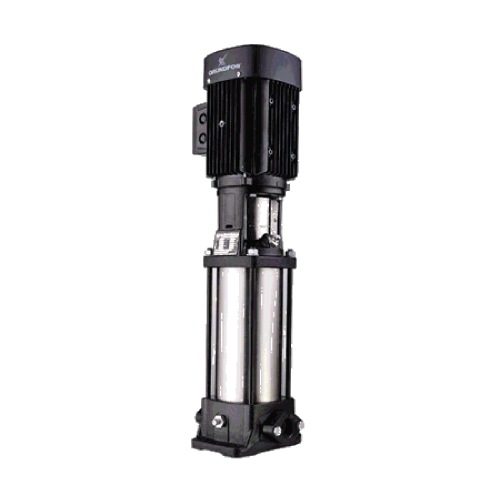

Насос Grundfos CR 3-8 A-A-A-V-HQQV арт. 96516612

Назначение

Grundfos CR 3-8 A-A-A-V-HQQV - вертикальный многоступенчатый центробежный насос для систем водоснабжения, повышения давления, водоподготовки, циркуляции и промышленных систем. Модель развивает высокий напор при компактных габаритах за счёт последовательного прохождения жидкости через 8 ступеней. Чугунные основание и головка в сочетании с нержавеющей проточной частью дают универсальное решение для типовых систем чистой воды.

Расшифровка обозначения

Обозначение CR 3-8 A-A-A-V-HQQV по официальной схеме Grundfos читается так:

Принцип действия

Давление создаётся последовательным прохождением жидкости через несколько рабочих ступеней: каждое колесо добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней при неизменном расходе. Такая схема применяется, когда нужен высокий напор при компактном вертикальном исполнении и малой площади основания. Насос нерегулируемый: рабочая точка определяется пересечением его напорной характеристики с гидравлическим сопротивлением системы.

Область применения

• хозяйственно-питьевое и техническое водоснабжение
• повышение давления в зданиях и на промплощадках
• системы водоподготовки, фильтрации и обратного осмоса (стойкость к чистым средам)
• котельные, системы отопления и охлаждения (циркуляция теплоносителя)
• мойки, орошение, промышленные технологические контуры

Гидравлические параметры

Значения соответствуют номинальной рабочей точке по датащиту Grundfos Product Centre; полная напорная характеристика приведена на кривой Q-H в галерее и техлисте.

Динамика расхода и напора

Напор многоступенчатого насоса максимален при малом расходе и плавно снижается по мере роста подачи вдоль напорной характеристики. Поэтому подбирать насос только по максимальному напору или только по максимальному расходу неверно: рабочая точка - это пересечение кривой насоса и кривой сопротивления системы, и она должна лежать в рабочей зоне характеристики, ближе к зоне максимального КПД.

Ориентировочные точки напорной характеристики (сняты с официальной кривой Grundfos для данной модели; значения справочные, для точного расчёта используйте заводскую кривую):

Номинальная рабочая точка модели - около 3 м³/ч при напоре 38,3 м. При росте разбора выше номинала напор снижается, при снижении - возрастает до напора закрытой задвижки. Насос нерегулируемый - рабочая точка задаётся сопротивлением системы.

Рабочие среды и ограничения

• Перекачиваемая среда: чистые, не содержащие абразива и длинноволокнистых включений жидкости (по данным каталога - вода).
• Диапазон температуры среды: -20 .. 120 °C.
• Максимальное рабочее давление: 16 бар (PN 16).
• Вторичное уплотнение (эластомер): FKM (Viton) - определяет химическую совместимость; для иных сред уточняйте исполнение эластомеров и уплотнений.
• Содержание твёрдых и абразивных частиц, вязкость и плотность выше воды снижают ресурс и требуют отдельного согласования по каталогу производителя.

Конструкция и материалы

• Основание/головка: чугун EN 1561 EN-GJL-200 ASTM A48-25B.
• Рабочие колёса и камеры: нержавеющая сталь EN 1.4301 AISI 304.
• Подшипник: карбид кремния (SiC).
• Торцевое уплотнение картриджного типа (код HQQV, кольца карбид кремния (SiC), вторичное уплотнение FKM (Viton)) - замена выполняется в сборе, без разборки насоса.
• Чугунные и стальные детали покрыты катафорезным эпоксидным покрытием (CED) для защиты от коррозии.
• Соединение вала насоса и двигателя - жёсткая разъёмная муфта под защитными кожухами.

Электродвигатель и электрическая часть

• Мощность P2: 0,75 кВт.
• Класс энергоэффективности: IE3.
• Напряжение: 3 x 220-240D/380-415Y V.
• Номинальный ток: 3,30/1,90 А.
• Частота: 50 Гц.
• Частота вращения: 2840-2870 об/мин.
• Число полюсов: 2.
• Класс защиты: IP55 (защита от пыли и струй воды).
• Класс изоляции: F.

Индекс минимальной энергоэффективности MEI не менее 0.7.

Конкурентные преимущества Grundfos

• Торцевое уплотнение картриджного типа: меняется в сборе, без разборки насоса - быстрый и безопасный сервис, меньше простоя.
• Катафорезное эпоксидное покрытие (CED) чугунных и стальных деталей - повышенная стойкость к коррозии и увеличенный срок службы.
• Ступени и рабочие колёса из листовой нержавеющей стали с оптимизированной формой лопаток - высокий гидравлический КПД при чугунно-нержавеющем корпусе.
• Двигатель класса энергоэффективности IE3 - сниженное энергопотребление и эксплуатационные затраты.
• Модульная конструкция ряда CR: широкий выбор типоразмеров, материалов и уплотнений под конкретную среду и рабочую точку, унифицированные запасные части.

Монтаж и подключение

• Насос устанавливается строго вертикально на ровный фундамент; основание крепится четырьмя болтами через опорную плиту, воспринимающую вес и вибрацию.
• Масса насоса около 23 кг - компактный монтаж, но основание должно быть жёстким и гасить вибрацию.
• Присоединение - овальные фланцы с внутренней резьбой Rp 1 дюйм, PN 16: не перетягивайте резьбу и не нагружайте патрубки весом трубопровода.
• Максимальное рабочее давление 16 бар - суммарное давление (вход плюс напор насоса) не должно его превышать; при высоком входном давлении проверьте расчёт.
• На всасывании и нагнетании установите запорную арматуру, на нагнетании - обратный клапан; всасывающую линию выполните без воздушных карманов, с уклоном к насосу, при необходимости - фильтр.
• При 8 ступенях воздухоудаление особенно важно: перед пуском полностью заполните насос и стравите воздух через пробку заливки/воздухоудаления на головке, иначе возможен сухой ход верхних ступеней.
• Электроподключение выполняет квалифицированный персонал. Обязательно подключение защитного заземления к клемме PE корпуса двигателя. Проверьте направление вращения кратковременным пуском (стрелка на насосе).
• Диапазон температуры среды -20 .. 120 °C: учитывайте тепловое расширение трубопровода и температуру окружающей среды; при отрицательных - защита от замерзания.
• Оставьте сервисный доступ сверху для снятия двигателя и картриджного уплотнения.

Рекомендации носят инженерный характер; обязательные требования к монтажу смотрите в руководстве по монтажу и эксплуатации Grundfos для данной модели.

Сервис и эксплуатация

• Первый пуск - только после заполнения и развоздушивания; сухой ход недопустим (риск повреждения уплотнения и подшипников).
• После подключения проверьте направление вращения кратковременным пуском (стрелка на насосе).
• Контролируйте отсутствие нехарактерного шума и вибрации, протечек через уплотнение и перегрева двигателя; работа вне рабочей зоны характеристики ускоряет износ.
• Картриджное торцевое уплотнение при износе меняется в сборе - это упрощает и ускоряет сервис.
• При длительном простое и опасности замерзания насос дренируют через пробку слива в основании; перед повторным пуском - повторное заполнение и развоздушивание.
• Признаки неправильной рабочей точки: перегрузка/недогрузка двигателя, кавитационный шум, частые пуски. При их появлении сверьте фактические Q и H с кривой и параметрами системы.
• Контрольные значения этого исполнения: мощность 0,75 кВт, номинальный ток 3,30/1,90 А, частота вращения 2840-2870 об/мин - отклонение тока вверх указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.
• Масса 23 кг: при демонтаже узла используйте подъёмное устройство с запасом по грузоподъёмности и штатные рым-болты.

Периодичность обслуживания, ресурс подшипников и уплотнений уточняйте по руководству производителя - мы не приводим регламентные интервалы, не подтверждённые документацией.

Габаритные размеры

Основные данные (масса 23 кг; патрубки 1 дюйм; PN 16) приведены во вкладке «Характеристики», а полный габаритный чертёж с монтажными и присоединительными размерами - в галерее и техлисте (официальный чертёж Grundfos Product Centre).

Подбор по рабочей точке

Для корректного подбора или проверки применимости пришлите требуемые параметры: расход Q и напор H (рабочую точку), назначение системы, рабочую среду и её температуру, давление на входе, напряжение и фазность сети, тип присоединения и монтажную длину, ограничения объекта. Подбор только по мощности или диаметру патрубка полноценным не является.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению (только Q или только H) вместо рабочей точки.
• Смешение номинальных и максимальных значений, напора в метрах и давления в барах.
• Игнорирование фазности и напряжения (одно- и трёхфазные модели невзаимозаменяемы).
• Применение с абразивными, вязкими или химически агрессивными средами без проверки материального исполнения и эластомеров.
• Недооценка требуемого давления на входе и риска сухого хода/кавитации.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики, кривая Q-H и габаритный чертёж (приведены в галерее и техническом листе). Паспорт и руководство по монтажу и эксплуатации по конкретному артикулу специалисты ХитЭнерджи помогут запросить и проверить.

Подбор аналога и поставка

Поставка оборудования Grundfos прорабатывается по запросу, в том числе по каналам параллельного импорта. При необходимости специалисты ХитЭнерджи помогут проверить параметры и подобрать технический аналог по рабочей точке, присоединению и условиям эксплуатации. Для подбора аналога пришлите рабочую точку (Q и H), напряжение и фазность, тип присоединения и монтажную длину, рабочую среду и температуру, а также фото шильдика и паспорт заменяемого насоса.
