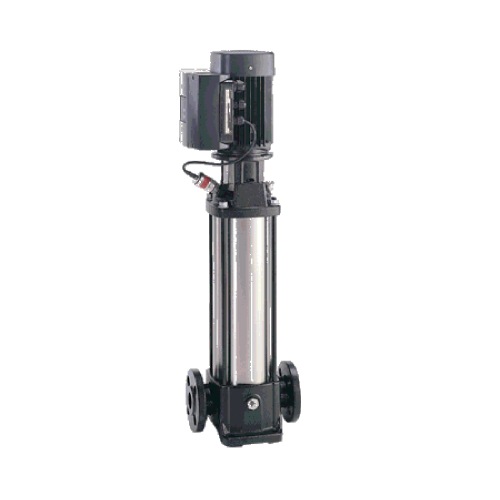

Насос Grundfos CRE 3-29 A-FGJ-A-E-HQQE арт. 96518337

Назначение

Grundfos CRE 3-29 A-FGJ-A-E-HQQE - вертикальный многоступенчатый центробежный насос для систем водоснабжения, повышения давления, водоподготовки, циркуляции и промышленных систем. Модель развивает высокий напор при компактных габаритах за счёт последовательного прохождения жидкости через 29 ступеней. Встроенный частотный преобразователь автоматически подстраивает частоту вращения под фактический разбор, поддерживая заданное давление и снижая энергопотребление на частичных нагрузках.

Расшифровка обозначения

Обозначение CRE 3-29 A-FGJ-A-E-HQQE по официальной схеме Grundfos читается так:

Принцип действия

Давление создаётся последовательным прохождением жидкости через несколько рабочих ступеней: каждое колесо добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней при неизменном расходе. Такая схема применяется, когда нужен высокий напор при компактном вертикальном исполнении и малой площади основания. Встроенный преобразователь частоты меняет скорость колёс, смещая напорную характеристику вверх или вниз под нужную рабочую точку.

Гидравлические параметры

Значения соответствуют номинальной рабочей точке по датащиту Grundfos Product Centre; полная напорная характеристика приведена на кривой Q-H в галерее и техлисте.

Динамика расхода и напора

Напор многоступенчатого насоса максимален при малом расходе и плавно снижается по мере роста подачи вдоль напорной характеристики. Поэтому подбирать насос только по максимальному напору или только по максимальному расходу неверно: рабочая точка - это пересечение кривой насоса и кривой сопротивления системы, и она должна лежать в рабочей зоне характеристики, ближе к зоне максимального КПД.

Ориентировочные точки напорной характеристики при максимальной скорости (сняты с официальной кривой Grundfos для данной модели; значения справочные, для точного расчёта используйте заводскую кривую):

Приведена верхняя (максимальная) кривая; при частотном регулировании напор плавно снижается вплоть до минимальной скорости, образуя семейство характеристик.

Номинальная рабочая точка модели - около 3 м³/ч при напоре 140 м. При росте разбора выше номинала напор снижается, при снижении - возрастает до напора закрытой задвижки. Встроенный частотный преобразователь удерживает заданное давление в широком диапазоне расходов, работая по семейству характеристик между минимальной и максимальной скоростью.

Электродвигатель и электрическая часть

• Мощность P2: 2,2 кВт.
• Напряжение: 3 x 380-480 В.
• Номинальный ток: 3,80 А.
• Частота: 50 Гц.
• Частота вращения: 360-3510 об/мин.
• Число полюсов: 2.
• Класс защиты: IP55 (защита от пыли и струй воды).
• Класс изоляции: F.

Двигатель MGE со встроенным преобразователем частоты: поддерживает режимы регулирования по давлению, аналоговые входы и подключение датчиков; параметры настраиваются на месте. Отдельный внешний преобразователь не требуется.

Индекс минимальной энергоэффективности MEI не менее 0.7.

Конкурентные преимущества Grundfos

• Катафорезное эпоксидное покрытие (CED) чугунных и стальных деталей - повышенная стойкость к коррозии и увеличенный срок службы.
• Ступени и рабочие колёса из листовой нержавеющей стали с оптимизированной формой лопаток - высокий гидравлический КПД при чугунно-нержавеющем корпусе.
• Встроенный преобразователь частоты (двигатель MGE): плавный пуск, поддержание давления, режимы регулирования и подключение датчиков без внешнего шкафа ПЧ - существенная экономия энергии на переменных нагрузках.
• Модульная конструкция ряда CR: широкий выбор типоразмеров, материалов и уплотнений под конкретную среду и рабочую точку, унифицированные запасные части.

Область применения

• хозяйственно-питьевое и техническое водоснабжение
• повышение давления в зданиях и на промплощадках
• системы водоподготовки, фильтрации и обратного осмоса (стойкость к чистым средам)
• котельные, системы отопления и охлаждения (циркуляция теплоносителя)
• мойки, орошение, промышленные технологические контуры

Рабочие среды и ограничения

• Перекачиваемая среда: чистые, не содержащие абразива и длинноволокнистых включений жидкости (по данным каталога - вода).
• Диапазон температуры среды: 253 .. 393 K.
• Вторичное уплотнение (эластомер): EPDM - определяет химическую совместимость; для иных сред уточняйте исполнение эластомеров и уплотнений.
• Содержание твёрдых и абразивных частиц, вязкость и плотность выше воды снижают ресурс и требуют отдельного согласования по каталогу производителя.

Конструкция и материалы

• Основание/головка: чугун EN-JL1030 ASTM A48-30 B.
• Рабочие колёса и камеры: нержавеющая сталь DIN W.-Nr. 1.4301 AISI 304.
• Торцевое уплотнение (кольца карбид кремния (SiC), вторичное уплотнение EPDM) - замена по руководству Grundfos.
• Чугунные и стальные детали покрыты катафорезным эпоксидным покрытием (CED) для защиты от коррозии.
• Соединение вала насоса и двигателя - жёсткая разъёмная муфта под защитными кожухами.

Монтаж и подключение

• Насос устанавливается строго вертикально на ровный фундамент; основание крепится четырьмя болтами через опорную плиту, воспринимающую вес и вибрацию.
• Масса насоса около 56,1 кг - для подъёма и установки используйте строп/такелаж за головку насоса и обеспечьте жёсткое основание.
• Присоединение фланцевое: стыкуйте с ответными фланцами через прокладки, не передавая нагрузок и моментов от трубопровода на патрубки (обязательны опоры труб).
• На всасывании и нагнетании установите запорную арматуру, на нагнетании - обратный клапан; всасывающую линию выполните без воздушных карманов, с уклоном к насосу, при необходимости - фильтр.
• При 29 ступенях воздухоудаление особенно важно: перед пуском полностью заполните насос и стравите воздух через пробку заливки/воздухоудаления на головке, иначе возможен сухой ход верхних ступеней.
• Электроподключение выполняет квалифицированный персонал. Обязательно подключение защитного заземления к клемме PE корпуса двигателя. Двигатель MGE со встроенным ПЧ обеспечивает плавный пуск; внешний преобразователь не нужен.
• Диапазон температуры среды 253 .. 393 K: учитывайте тепловое расширение трубопровода и температуру окружающей среды; при отрицательных - защита от замерзания.
• Оставьте сервисный доступ сверху для снятия двигателя и картриджного уплотнения.

Рекомендации носят инженерный характер; обязательные требования к монтажу смотрите в руководстве по монтажу и эксплуатации Grundfos для данной модели.

Сервис и эксплуатация

• Первый пуск - только после заполнения и развоздушивания; сухой ход недопустим (риск повреждения уплотнения и подшипников).
• Контролируйте отсутствие нехарактерного шума и вибрации, протечек через уплотнение и перегрева двигателя; работа вне рабочей зоны характеристики ускоряет износ.
• Следите за настройками регулирования (уставка давления, входные сигналы, датчики); журнал ошибок и режимы доступны через панель/интерфейс двигателя MGE.
• Картриджное торцевое уплотнение при износе меняется в сборе - это упрощает и ускоряет сервис.
• При длительном простое и опасности замерзания насос дренируют через пробку слива в основании; перед повторным пуском - повторное заполнение и развоздушивание.
• Признаки неправильной рабочей точки: перегрузка/недогрузка двигателя, кавитационный шум, частые пуски. При их появлении сверьте фактические Q и H с кривой и параметрами системы.
• Контрольные значения этого исполнения: мощность 2,2 кВт, номинальный ток 3,80 А, частота вращения 360-3510 об/мин - отклонение тока вверх указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.
• Масса 56,1 кг: при демонтаже узла используйте подъёмное устройство с запасом по грузоподъёмности и штатные рым-болты.

Периодичность обслуживания, ресурс подшипников и уплотнений уточняйте по руководству производителя - мы не приводим регламентные интервалы, не подтверждённые документацией.

Габаритные размеры

Основные данные (масса 56,1 кг) приведены во вкладке «Характеристики», а полный габаритный чертёж с монтажными и присоединительными размерами - в галерее и техлисте (официальный чертёж Grundfos Product Centre).

Подбор по рабочей точке

Для корректного подбора или проверки применимости пришлите требуемые параметры: расход Q и напор H (рабочую точку), назначение системы, рабочую среду и её температуру, давление на входе, напряжение и фазность сети, тип присоединения и монтажную длину, ограничения объекта. Подбор только по мощности или диаметру патрубка полноценным не является.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению (только Q или только H) вместо рабочей точки.
• Смешение номинальных и максимальных значений, напора в метрах и давления в барах.
• Игнорирование фазности и напряжения (одно- и трёхфазные модели невзаимозаменяемы).
• Применение с абразивными, вязкими или химически агрессивными средами без проверки материального исполнения и эластомеров.
• Недооценка требуемого давления на входе и риска сухого хода/кавитации.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики, кривая Q-H и габаритный чертёж (приведены в галерее и техническом листе). Паспорт и руководство по монтажу и эксплуатации по конкретному артикулу специалисты ХитЭнерджи помогут запросить и проверить.

Подбор аналога и поставка

Поставка оборудования Grundfos прорабатывается по запросу, в том числе по каналам параллельного импорта. При необходимости специалисты ХитЭнерджи помогут проверить параметры и подобрать технический аналог по рабочей точке, присоединению и условиям эксплуатации. Для подбора аналога пришлите рабочую точку (Q и H), напряжение и фазность, тип присоединения и монтажную длину, рабочую среду и температуру, а также фото шильдика и паспорт заменяемого насоса.
