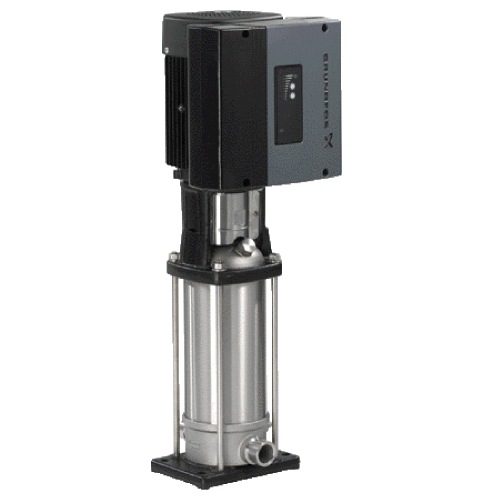

Вертикальный многоступенчатый насос Grundfos CRNE 10-16 A-FGJ-G-E-HQQE арт. 96512594

Назначение

Grundfos CRNE 10-16 A-FGJ-G-E-HQQE - вертикальный многоступенчатый центробежный насос для систем водоснабжения, повышения давления, водоподготовки, циркуляции и промышленных систем. Модель развивает высокий напор при компактных габаритах за счёт последовательного прохождения жидкости через 16 ступеней. Встроенный частотный преобразователь автоматически подстраивает частоту вращения под фактический разбор, поддерживая заданное давление и снижая энергопотребление на частичных нагрузках.

Расшифровка обозначения

Обозначение CRNE 10-16 A-FGJ-G-E-HQQE по официальной схеме Grundfos читается так:

Принцип действия

Давление создаётся последовательным прохождением жидкости через несколько рабочих ступеней: каждое колесо добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней при неизменном расходе. Такая схема применяется, когда нужен высокий напор при компактном вертикальном исполнении и малой площади основания. Встроенный преобразователь частоты меняет скорость колёс, смещая напорную характеристику вверх или вниз под нужную рабочую точку.

Динамика расхода и напора

Напор многоступенчатого насоса максимален при малом расходе и плавно снижается по мере роста подачи вдоль напорной характеристики. Поэтому подбирать насос только по максимальному напору или только по максимальному расходу неверно: рабочая точка - это пересечение кривой насоса и кривой сопротивления системы, и она должна лежать в рабочей зоне характеристики, ближе к зоне максимального КПД.

Электродвигатель и электрическая часть

Двигатель MGE со встроенным преобразователем частоты: поддерживает режимы регулирования по давлению, аналоговые входы и подключение датчиков; параметры настраиваются на месте. Отдельный внешний преобразователь не требуется.

Конкурентные преимущества Grundfos

• Полностью коррозионностойкое исполнение: основание и проточная часть из нержавеющей стали - работа с агрессивными и чистыми средами без риска коррозии корпуса.
• Проточная часть из нержавеющей стали: ступени и колёса из листовой нержавеющей стали с оптимизированной формой лопаток для высокого КПД и коррозионной стойкости.
• Встроенный преобразователь частоты (двигатель MGE): плавный пуск, поддержание давления, режимы регулирования и подключение датчиков без внешнего шкафа ПЧ - существенная экономия энергии на переменных нагрузках.
• Модульная конструкция ряда CR: широкий выбор типоразмеров, материалов и уплотнений под конкретную среду и рабочую точку, унифицированные запасные части.

Область применения

• среды с повышенными требованиями к коррозионной стойкости (нержавеющая проточная часть)
• хозяйственно-питьевое и техническое водоснабжение
• повышение давления в зданиях и на промплощадках
• системы водоподготовки, фильтрации и обратного осмоса (стойкость к чистым средам)
• котельные, системы отопления и охлаждения (циркуляция теплоносителя)
• мойки, орошение, промышленные технологические контуры

Рабочие среды и ограничения

• Перекачиваемая среда: чистые, не содержащие абразива и длинноволокнистых включений жидкости (по данным каталога - вода).
• Вторичное уплотнение (эластомер): EPDM - определяет химическую совместимость; для иных сред уточняйте исполнение эластомеров и уплотнений.
• Содержание твёрдых и абразивных частиц, вязкость и плотность выше воды снижают ресурс и требуют отдельного согласования по каталогу производителя.

Конструкция и материалы

• Основание/головка: нержавеющая сталь EN 1.4408 (AISI 316).
• Рабочие колёса и камеры: нержавеющая сталь EN 1.4401 (AISI 316).
• Торцевое уплотнение (вторичное уплотнение EPDM) - замена по руководству Grundfos.
• Основание, головка и проточная часть выполнены из нержавеющей стали - контакта среды с чугуном нет. Опорная стойка (фонарь) и опорная плита по стандартному исполнению чугунные: они вне проточной части.
• Соединение вала насоса и двигателя - жёсткая разъёмная муфта под защитными кожухами.

Монтаж и подключение

• Насос устанавливается строго вертикально на ровный фундамент; основание крепится четырьмя болтами через опорную плиту, воспринимающую вес и вибрацию.
• Присоединение фланцевое: стыкуйте с ответными фланцами через прокладки, не передавая нагрузок и моментов от трубопровода на патрубки (обязательны опоры труб).
• На всасывании и нагнетании установите запорную арматуру, на нагнетании - обратный клапан; всасывающую линию выполните без воздушных карманов, с уклоном к насосу, при необходимости - фильтр.
• При 16 ступенях воздухоудаление особенно важно: перед пуском полностью заполните насос и стравите воздух через пробку заливки/воздухоудаления на головке, иначе возможен сухой ход верхних ступеней.
• Электроподключение выполняет квалифицированный персонал. Обязательно подключение защитного заземления к клемме PE корпуса двигателя. Двигатель MGE со встроенным ПЧ обеспечивает плавный пуск; внешний преобразователь не нужен.
• Оставьте сервисный доступ сверху для снятия двигателя и картриджного уплотнения.

Рекомендации носят инженерный характер; обязательные требования к монтажу смотрите в руководстве по монтажу и эксплуатации Grundfos для данной модели.

Сервис и эксплуатация

• Первый пуск - только после заполнения и развоздушивания; сухой ход недопустим (риск повреждения уплотнения и подшипников).
• Контролируйте отсутствие нехарактерного шума и вибрации, протечек через уплотнение и перегрева двигателя; работа вне рабочей зоны характеристики ускоряет износ.
• Следите за настройками регулирования (уставка давления, входные сигналы, датчики); журнал ошибок и режимы доступны через панель/интерфейс двигателя MGE.
• Картриджное торцевое уплотнение при износе меняется в сборе - это упрощает и ускоряет сервис.
• При длительном простое и опасности замерзания насос дренируют через пробку слива в основании; перед повторным пуском - повторное заполнение и развоздушивание.
• Признаки неправильной рабочей точки: перегрузка/недогрузка двигателя, кавитационный шум, частые пуски. При их появлении сверьте фактические Q и H с кривой и параметрами системы.

Периодичность обслуживания, ресурс подшипников и уплотнений уточняйте по руководству производителя - мы не приводим регламентные интервалы, не подтверждённые документацией.

Габаритные размеры

Основные данные приведены во вкладке «Характеристики», габаритный чертёж с монтажными и присоединительными размерами предоставим по запросу.

Подбор по рабочей точке

Для корректного подбора или проверки применимости пришлите требуемые параметры: расход Q и напор H (рабочую точку), назначение системы, рабочую среду и её температуру, давление на входе, напряжение и фазность сети, тип присоединения и монтажную длину, ограничения объекта. Подбор только по мощности или диаметру патрубка полноценным не является.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению (только Q или только H) вместо рабочей точки.
• Смешение номинальных и максимальных значений, напора в метрах и давления в барах.
• Игнорирование фазности и напряжения (одно- и трёхфазные модели невзаимозаменяемы).
• Применение с абразивными, вязкими или химически агрессивными средами без проверки материального исполнения и эластомеров.
• Недооценка требуемого давления на входе и риска сухого хода/кавитации.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики. Кривую Q-H, габаритный чертёж, паспорт и руководство по монтажу и эксплуатации по конкретному артикулу специалисты ХитЭнерджи помогут запросить и проверить.

Подбор аналога и поставка

Поставка оборудования Grundfos прорабатывается по запросу, в том числе по каналам параллельного импорта. При необходимости специалисты ХитЭнерджи помогут проверить параметры и подобрать технический аналог по рабочей точке, присоединению и условиям эксплуатации. Для подбора аналога пришлите рабочую точку (Q и H), напряжение и фазность, тип присоединения и монтажную длину, рабочую среду и температуру, а также фото шильдика и паспорт заменяемого насоса.
