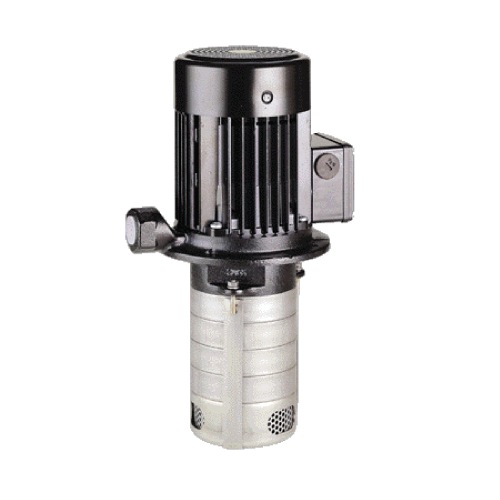

Насос Grundfos MTH 2-110/8 A-W-A-AQQV арт. 43641118

Назначение

Grundfos MTH 2-110/8 A-W-A-AQQV - высоконапорный вертикальный многоступенчатый центробежный насос колонного типа для станочного оборудования и систем смазочно-охлаждающей жидкости (СОЖ). Проточная часть погружается в бак с жидкостью, двигатель располагается над крышкой бака; напор создаётся последовательным прохождением через 8 ступеней. MTH - высоконапорная версия семейства MTR (напор до 10 бар), применяется там, где нужна подача СОЖ под повышенным давлением: подача через инструмент (through-tool coolant), глубокое сверление, зубообработка, шлифование, а также фильтровальные и моечные установки и перекачивание чистых и слабозагрязнённых технических жидкостей.

Расшифровка обозначения

Обозначение MTH 2-110/8 A-W-A-AQQV по официальной схеме Grundfos:

Принцип действия

Жидкость забирается из бака через всасывающую сетку в нижней части колонны и последовательно проходит через рабочие колёса-ступени: каждое колесо добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней и в старших типоразмерах MTH достигает 10 бар. Насос колонного типа не требует отдельного корпуса-улитки с уплотнением по валу в зоне жидкости - двигатель вынесен над баком. Насос нерегулируемый: рабочая точка задаётся сопротивлением контура подачи СОЖ.

Область применения

• подача СОЖ под давлением к зоне резания, в том числе через инструмент (through-tool coolant)
• глубокое сверление, зенкерование, зубо- и резьбообработка, где нужен высокий напор СОЖ
• шлифовальные, хонинговальные и заточные станки, обрабатывающие центры
• фильтровальные, сепарационные и моечные установки очистки охлаждающей жидкости
• циркуляция чистых и слабозагрязнённых технических жидкостей и конденсата из баков

Рабочие среды и ограничения

• Перекачиваемая среда: СОЖ (эмульсии и полусинтетические/синтетические жидкости), чистые и слабозагрязнённые технические жидкости без крупного абразива и длинных волокон.
• Диапазон температуры среды: от -10 до +90 °C (по data booklet Grundfos).
• Максимальный напор типоразмерного ряда MTH - до 10 бар (высоконапорное исполнение).
• Диапазон подачи ряда MTH 2: 0,7-3,5 м³/ч (50 Гц).
• Вторичное уплотнение (эластомер) торцевого уплотнения определяет совместимость с типом СОЖ; стандартно FKM (код AQQV).
• Повышенный абразив (шлам, стружка) ускоряет износ ступеней - требуется фильтрация/отстой.

Конструкция и материалы

• Головка и корпус насоса: чугун EN-GJL-200 (A-исполнение).
• Рабочие колёса и напорные камеры: нержавеющая сталь.
• Торцевое уплотнение вала (стандартно код AQQV: карбид кремния/карбид кремния, эластомер FKM) расположено в верхней части колонны, над уровнем жидкости.
• Колонный (погружной) монтаж: насос крепится к крышке бака, проточная часть - в жидкости, двигатель - над баком; длина колонны определяет глубину погружения.
• 3 холост. камер-проставок без рабочего колеса - для снижения напора внутри ряда под рабочую точку.
• Присоединение: внутренняя резьба Rp 3/4 (по data booklet).

Гидравлические параметры

Диапазон подачи и максимальный напор указаны для всего типоразмерного ряда MTH 2 (по data booklet Grundfos); напор конкретно этого насоса задаётся его числом ступеней и определяется по кривой ряда в галерее и техлисте. Серия - MTH; ряд - размерная группа внутри серии по номинальной подаче (MTH 2 или MTH 4).

Динамика расхода и напора

Напор многоступенчатого насоса максимален при малом расходе и снижается по мере роста подачи вдоль напорной характеристики; суммарный напор пропорционален числу ступеней (в старших MTH - до 10 бар). Рабочая точка - пересечение кривой насоса и сопротивления контура подачи СОЖ.

Числовые Q и H конкретного типоразмера уточняются по кривой типоразмерного ряда MTH (в галерее и техлисте) или по подбору Grundfos Product Centre; в общий каталог booklet заносит их графически, а не таблицей.

Электродвигатель и электрическая часть

• Мощность P2: 1,1 кВт.
• Диапазон потребляемой мощности P1 ряда MTH 2: 255-1371 Вт.

Двигатель вынесен над крышкой бака (не контактирует с жидкостью). Электроподключение - квалифицированным персоналом; обязательно заземление (клемма PE).

Конкурентные преимущества Grundfos

• Высокий напор до 10 бар - подача СОЖ под давлением, в том числе через инструмент (through-tool).
• Колонное (погружное) исполнение - забор жидкости прямо из бака без отдельного всасывающего трубопровода.
• Двигатель над баком, торцевое уплотнение над уровнем жидкости - удобное обслуживание, нет затопления двигателя.
• Нержавеющая проточная часть - стойкость к СОЖ и техническим жидкостям; исполнение A с чугунной головкой или I - полностью нержавеющее.

Монтаж и подключение

• Насос устанавливается строго вертикально на крышку/фланец бака; проточная часть должна быть погружена в жидкость, всасывающая сетка - выше слоя осадка/шлама на дне.
• Монтажная (установочная) длина колонны около 289 мм - подберите под глубину бака (уровень жидкости выше всасывания).
• Крепление к крышке бака монтажным фланцем, двигатель - над крышкой (не контактирует с СОЖ и охлаждается воздухом); обеспечьте зазор для вентиляции двигателя и доступ к клеммной коробке.
• ★Обеспечьте минимальный уровень жидкости над всасывающей сеткой для исключения подсоса воздуха и сухого хода; при падении уровня в баке - защита по уровню/сухому ходу.
• ★Высоконапорное исполнение: напорную линию к зоне резания рассчитывайте на давление до 10 бар, устанавливайте предохранительный/перепускной клапан и запорную арматуру; при подаче через инструмент согласуйте давление и расход с требованиями инструмента и станка.
• Всасывающую сетку держите выше слоя стружки и шлама на дне бака; при сильном загрязнении СОЖ предусмотрите отстойник/скиммер и очистку бака - абразив ускоряет износ ступеней.
• Электроподключение - квалифицированным персоналом через автомат/реле защиты двигателя на номинальный ток; обязательно заземление (клемма PE).

Обязательные требования, момент затяжки фланца и минимальный уровень - в руководстве Grundfos.

Сервис и эксплуатация

• Не допускайте сухого хода и работы при уровне жидкости ниже всасывания.
• Контролируйте загрязнённость и концентрацию СОЖ, осадок и стружку в баке - абразив ускоряет износ ступеней и торцевого уплотнения; своевременно очищайте бак и меняйте/корректируйте СОЖ.
• Периодически очищайте всасывающую сетку от стружки; при росте потребляемого тока или падении подачи/давления проверьте засорение и износ ступеней.
• Контрольные значения этого исполнения: мощность 1,1 кВт - рост тока указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.
• Масса 15,3 кг: демонтаж и подъём - штатными рым-болтами, грузоподъёмное устройство подбирают с запасом к этой массе.
• Контролируйте потребляемый ток и нагрев двигателя; при протечках/износе торцевое уплотнение меняется в сервисе. При простое/замерзании дренируйте проточную часть.

Регламент, ресурс уплотнения и требования к СОЖ - по руководству производителя.

Габаритные размеры

Основные габариты: полная длина A≈531 мм; монтажная длина B≈289 мм; размер C≈242 мм; размер D1≈142 мм; масса 15,3 кг. Полный габаритный эскиз с обозначениями A/B/C/D1 и присоединением (внутренняя резьба Rp 3/4) - в галерее и техлисте. Монтажную длину колонны подбирают под глубину бака.

Подбор по рабочей точке

Пришлите требуемые Q и H (рабочую точку, помните про высокий напор MTH до 10 бар), тип и температуру СОЖ, глубину бака (для длины колонны), исполнение головки (чугун A или нержавеющая I), напряжение и фазность. Подбор по рабочей точке, а не только по расходу или числу ступеней.

Ограничения и типовые ошибки подбора

• Неверная длина колонны - всасывание выше уровня жидкости (подсос воздуха) или в слое осадка.
• Выбор по одному максимальному значению вместо рабочей точки.
• Напорная линия не рассчитана на давление до 10 бар, нет предохранительного/перепускного клапана.
• Абразивная/сильно загрязнённая СОЖ без фильтрации - ускоренный износ.
• Несовместимость эластомера уплотнения с типом СОЖ; игнорирование фазности и направления вращения.

Документация

По типоразмеру доступны официальные данные Grundfos: характеристики, кривая Q-H типоразмерного ряда и габаритный чертёж (в галерее и техлисте). Полный паспорт и РЭ по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите рабочую точку (Q и H), длину колонны/глубину бака, тип СОЖ и температуру, напряжение и фазность, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
