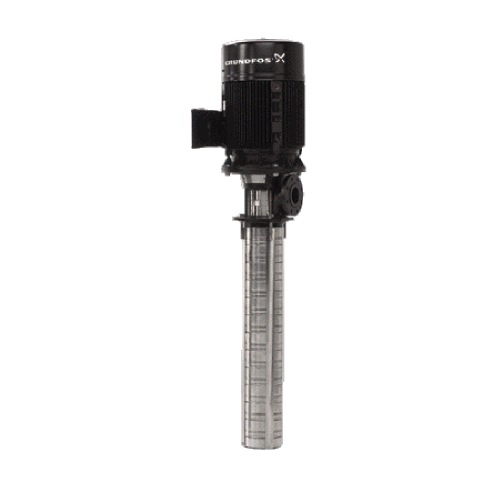

Насос Grundfos MTR 32-2/1-1 A-F-A-HUUV арт. 96429550

Назначение

Grundfos MTR 32-2/1-1 A-F-A-HUUV - вертикальный многоступенчатый центробежный насос колонного типа для станочного оборудования и систем смазочно-охлаждающей жидкости (СОЖ). Проточная часть погружается в бак с жидкостью, двигатель располагается над крышкой бака; напор создаётся последовательным прохождением через 2 ступени. Применяется для подачи и циркуляции СОЖ в металлорежущих станках, фильтровальных и моечных установках, а также для перекачивания чистых и слабозагрязнённых технических жидкостей в промышленности.

Расшифровка обозначения

Обозначение MTR 32-2/1-1 A-F-A-HUUV по официальной схеме Grundfos:

Принцип действия

Жидкость забирается из бака через всасывающую сетку в нижней части колонны и последовательно проходит через рабочие колёса-ступени: каждое колесо добавляет свою долю напора, поэтому суммарный напор растёт пропорционально числу ступеней. Насос колонного типа не требует отдельного корпуса-улитки с уплотнением по валу в зоне жидкости - двигатель вынесен над баком, что упрощает обслуживание. Насос нерегулируемый: рабочая точка задаётся сопротивлением контура подачи СОЖ.

Область применения

• подача и циркуляция СОЖ в металлорежущих станках (токарные, фрезерные, шлифовальные, обрабатывающие центры)
• фильтровальные и сепарационные установки очистки охлаждающей жидкости
• моечные и промывочные машины, установки очистки деталей
• подача технологических жидкостей и конденсата в промышленных линиях
• циркуляция чистых и слабозагрязнённых жидкостей из баков и резервуаров

Рабочие среды и ограничения

• Перекачиваемая среда: СОЖ (эмульсии и полусинтетические/синтетические жидкости), чистые и слабозагрязнённые технические жидкости без крупного абразива и длинных волокон.
• Повышенный абразив (шлам, стружка) ускоряет износ ступеней - требуется фильтрация/отстой.

Конструкция и материалы

• Рабочие колёса и камеры: нержавеющая сталь.
• Колонна/корпус: нержавеющая сталь.
• Колонный (погружной) монтаж: насос крепится к крышке бака фланцем, проточная часть - в жидкости, двигатель - над баком; длина колонны определяет глубину погружения.
• 1 холост. камер-проставок без рабочего колеса - для снижения напора внутри ряда под рабочую точку.

Гидравлические параметры

Значения по датащиту Grundfos Product Centre; полная напорная характеристика Q-H - на кривой в галерее и техлисте.

Динамика расхода и напора

Напор многоступенчатого насоса максимален при малом расходе и снижается по мере роста подачи вдоль напорной характеристики; суммарный напор пропорционален числу ступеней. Рабочая точка - пересечение кривой насоса и сопротивления контура подачи СОЖ.

Ориентировочные точки напорной характеристики (сняты с официальной кривой Grundfos; справочно):

Числовые Q и H конкретного типоразмера - по датащиту Grundfos Product Centre или запросу подбора.

Электродвигатель и электрическая часть

• Мощность P2: 2,2 кВт.

Двигатель вынесен над крышкой бака (не контактирует с жидкостью). Электроподключение - квалифицированным персоналом; обязательно заземление (клемма PE).

Конкурентные преимущества Grundfos

• Колонное (погружное) исполнение - забор жидкости прямо из бака без отдельного всасывающего трубопровода.
• Двигатель над баком, торцевое уплотнение над уровнем жидкости - удобное обслуживание, нет затопления двигателя.
• Многоступенчатая гидравлика - высокий напор для подачи СОЖ под давлением к зоне резания.
• Нержавеющая проточная часть - стойкость к СОЖ и техническим жидкостям.

Монтаж и подключение

• Насос устанавливается вертикально на крышку/фланец бака; проточная часть должна быть погружена в жидкость, всасывающая сетка - выше слоя осадка/шлама на дне.
• Монтажная длина колонны около 682 мм - подберите под глубину бака (уровень жидкости выше всасывания).
• Крепление к крышке бака монтажным фланцем, двигатель - над крышкой (не контактирует с СОЖ и охлаждается воздухом); обеспечьте зазор для вентиляции двигателя и доступ к клеммной коробке.
• ★Обеспечьте минимальный уровень жидкости над всасывающей сеткой для исключения подсоса воздуха и сухого хода; при падении уровня в баке - защита по уровню/сухому ходу.
• Всасывающую сетку держите выше слоя стружки и шлама на дне бака; при сильном загрязнении СОЖ предусмотрите отстойник/скиммер и очистку бака - абразив ускоряет износ ступеней.
• Напорную линию к зоне резания прокладывайте с запорной арматурой и, при необходимости, напорным фильтром СОЖ; давление и расход согласуйте с требованиями станка/инструмента.
• Электроподключение - квалифицированным персоналом через автомат/реле защиты двигателя на номинальный ток; обязательно заземление (клемма PE).

Обязательные требования, момент затяжки фланца и минимальный уровень - в руководстве Grundfos.

Сервис и эксплуатация

• Не допускайте сухого хода и работы при уровне жидкости ниже всасывания.
• Контролируйте загрязнённость и концентрацию СОЖ, осадок и стружку в баке - абразив ускоряет износ ступеней и торцевого уплотнения; своевременно очищайте бак и меняйте/корректируйте СОЖ.
• Периодически очищайте всасывающую сетку от стружки; при росте потребляемого тока или падении подачи проверьте засорение и износ ступеней.
• Контрольные значения этого исполнения: мощность 2,2 кВт - рост тока указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.
• Масса 54,9 кг: демонтаж и подъём - штатными рым-болтами, грузоподъёмное устройство подбирают с запасом к этой массе.
• Контролируйте потребляемый ток и нагрев двигателя; при протечках/износе торцевое уплотнение меняется в сервисе. При простое/замерзании дренируйте проточную часть.

Регламент, ресурс уплотнения и требования к СОЖ - по руководству производителя.

Габаритные размеры

Основные габариты: полная длина A≈682 мм; погружная часть B≈223 мм; масса 54,9 кг. Полный габаритный эскиз с обозначениями A/B/C/AC/D2/P/AD/AG - в галерее; расшифровка буквенных обозначений приведена на самом чертеже производителя. Длину погружной части B подбирают под глубину бака.

Подбор по рабочей точке

Пришлите требуемые Q и H (рабочую точку), тип и температуру СОЖ, глубину бака (для длины колонны), напряжение и фазность. Подбор по рабочей точке, а не только по расходу или числу ступеней.

Ограничения и типовые ошибки подбора

• Неверная длина колонны - всасывание выше уровня жидкости (подсос воздуха) или в слое осадка.
• Выбор по одному максимальному значению вместо рабочей точки.
• Абразивная/сильно загрязнённая СОЖ без фильтрации - ускоренный износ.
• Несовместимость эластомера уплотнения с типом СОЖ.
• Игнорирование фазности и направления вращения.

Документация

По типоразмеру доступны официальные данные Grundfos: характеристики, кривая Q-H и габаритный чертёж (в галерее и техлисте). Полный паспорт и РЭ по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите рабочую точку (Q и H), длину колонны/глубину бака, тип СОЖ и температуру, напряжение и фазность, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
