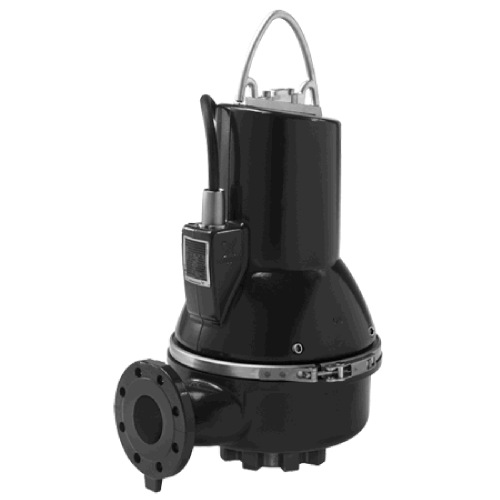

Насос Grundfos SLV.65.80.22.2.50D арт. 96836287

Назначение

Grundfos SLV.65.80.22.2.50D - погружной канализационно-фекальный насос серии SLV с свободновихревым колесом SuperVortex (для стоков с волокнами и газообразованием). Перекачивает бытовые и промышленные сточные воды, неочищенные фекальные стоки, дренажные и ливневые воды с твёрдыми включениями до 65 мм. Напорный патрубок DN80, двигатель 2,2 кВт, 2-полюсный (2900 об/мин). Применяется на канализационных насосных станциях (КНС), очистных сооружениях, в системах водоотведения зданий, промплощадок и ливневой канализации.

Расшифровка обозначения

Обозначение SLV.65.80.22.2.50D по официальной схеме Grundfos:

Принцип действия

Свободновихревое колесо SuperVortex создаёт вихрь в корпусе, почти не контактируя с потоком: твёрдые включения и волокна проходят через насос практически без касания колеса, что снижает засорение и износ при перекачивании стоков с волокнами и газообразованием. Насос погружной, одноступенчатый; двигатель охлаждается перекачиваемой жидкостью. Рабочая точка - пересечение характеристики насоса и сопротивления напорной сети.

Область применения

• канализационные насосные станции (КНС) - перекачивание бытовых и промышленных стоков
• очистные сооружения: подача неочищенных и осветлённых сточных вод, рецикл ила
• водоотведение зданий, торговых и промышленных объектов
• ливневая и дренажная канализация, откачка загрязнённых вод

Рабочие среды и ограничения

• Среда: бытовые и промышленные сточные воды, неочищенные фекальные стоки, дренажные и ливневые воды с твёрдыми включениями до 65 мм (свободновихревое колесо - стоки с волокнами и газообразованием).
• Максимальная температура перекачиваемой жидкости: до 40 °C (по data booklet Grundfos).
• Допустимый диапазон pH среды: 4-14.
• Песок и абразив в большом количестве ускоряют износ - для сильно загрязнённых сред уточняйте исполнение и материалы.

Конструкция и материалы

• Рабочее колесо: свободновихревое SuperVortex (free-flow: колесо утоплено, минимальный контакт с потоком - для стоков с волокнами и газами).
• Материалы проточной части: чугун (колесо, корпус насоса и верхняя крышка).
• Погружной электродвигатель, класс защиты IP68, класс изоляции H; охлаждение перекачиваемой жидкостью; встроенная тепловая защита обмотки.
• Уплотнение вала картриджного типа - оба уплотнения собраны в единый узел и меняются целиком, без специального инструмента: со стороны перекачиваемой жидкости карбид кремния/карбид кремния (SiC/SiC), со стороны двигателя углерод/керамика. Уплотнение двунаправленное: сохраняет работоспособность при обратном потоке через насос.
• Максимальная глубина погружения: 20 м; допустимо до 20 пусков в час.
• Встроенный датчик влаги (по датащиту артикула) - предупреждает о протечке до отказа двигателя.
• Присоединение напорного патрубка фланцевое DN80; для мокрого монтажа - автоматическая трубная муфта (автотрап) на направляющих.

Гидравлические параметры

Значения Qmax/Hmax - по датащиту Grundfos типоразмера; рабочую точку выбирают по кривой Q-H. Точный подбор - по требуемой рабочей точке и характеру стоков.

Динамика расхода и напора

Напор погружного фекального насоса максимален при малом расходе (напор закрытой задвижки) и снижается с ростом подачи вдоль напорной характеристики. Рабочая точка - пересечение кривой насоса и сопротивления напорной сети - должна лежать в рабочем диапазоне и в зоне самоочищающих скоростей.

Реальные точки напорной характеристики (оцифровано с официальной кривой Q-H Grundfos):

Напор максимален при закрытой задвижке (Q≈0) и снижается с ростом подачи. Рабочую точку выбирают по пересечению кривой с сопротивлением напорной сети; для канализации выдерживайте скорость в напорной линии не ниже ~0,7 м/с - условие самоочищения и предотвращения заиливания.

В таблице приведён оцифрованный рабочий участок характеристики. Максимальная подача насоса по паспорту Grundfos - 45,0 м³/ч.

Электродвигатель и электрическая часть

• Мощность P2: 2,2 кВт; 2-полюсный, 2900 об/мин (50 Гц, по датащиту).
• Напряжение/пуск: 380-415 В, прямой пуск (DOL).
• Класс защиты IP68 (погружной); встроенная тепловая защита обмотки; охлаждение перекачиваемой жидкостью.
• Электроподключение - квалифицированным персоналом; обязательно заземление (клемма PE). Управление уровнем и защита - через контроллеры/реле уровня.

Конкурентные преимущества Grundfos

• Свободновихревое колесо SuperVortex - минимальный контакт с потоком, стойкость к волокнам и газам.
• Низкое засорение и износ на сложных стоках.
• Погружной двигатель IP68; уплотнение вала картриджного узла меняется целиком, без специального инструмента.
• Монтаж на автоматической трубной муфте (автотрап) - подъём насоса без входа в резервуар.

Монтаж и подключение

• ★Мокрый монтаж (стационарный): насос опускается по направляющим на автоматическую трубную муфту (автотрап) с напорным коленом на дне резервуара - подъём/установка без входа в КНС и без разборки трубопровода.
• Возможен переносной (свободный) монтаж на опорном кольце и сухой монтаж (по исполнению).
• Автотрап и напорное колено подбираются под DN80 насоса; уплотнение стыка насос/колено - по направляющим под собственным весом, без ручной подгонки.
• Обеспечьте минимальный уровень жидкости (уровень отключения) выше корпуса/двигателя для охлаждения и исключения сухого хода; задайте разумный перепад пуск/останов, чтобы ограничить число пусков (не более 20 в час) и не допускать частых включений.
• Напорный трубопровод - с запорной арматурой и обратным клапаном; скорость потока в напорной линии в зоне самоочищения (исключить осаждение осадка); при длинной напорной линии учитывайте гидроудар при остановке (обратный клапан, при необходимости - плавный останов).
• Масса насоса 65,1 кг - подъём лебёдкой по направляющим; ручной подъём не допускается. Грузоподъёмность устройства подбирают с запасом к этой массе.
• Электрическая часть по артикулу: мощность P2 2,2 кВт, номинальный ток 5,1-4,8 А - по этим значениям выбирают автомат защиты двигателя, сечение кабеля и уставку теплового реле.
• Максимальная глубина погружения 20 м: длину кабеля и цепи считают от отметки люка до опорного колена, с запасом на подъём насоса на поверхность.
• Свободный проход 65 мм задаёт минимальный внутренний размер решётки и запорной арматуры на напоре: сужение в арматуре сводит на нет проходимость насоса.
• Кабель питания и управления укладывать без натяжения, с петлёй; не использовать кабель для подъёма насоса.
• Электроподключение - квалифицированным персоналом через защиту двигателя; обязательно заземление (клемма PE), при 3-фазном питании проверить направление вращения.

Обязательные требования и схемы монтажа автотрапа - в руководстве Grundfos.

Сервис и эксплуатация

• Осмотр проточной части: свободновихревое колесо изнашивается по кромке; при падении подачи проверяют зазор и состояние корпуса.
• Уплотнение вала этого исполнения - картридж (со стороны жидкости карбид кремния/карбид кремния (SiC/SiC), со стороны двигателя углерод/керамика): в сервис идёт узлом целиком, раздельная замена колец не предусмотрена. Износ отслеживают датчиком влаги - срабатывание означает протечку и требует остановки до замены узла.
• Число пусков не должно превышать 20 в час: если фактическая частота выше, увеличивают рабочий объём приямка или перепад уровней - иначе греется двигатель и быстрее изнашиваются уплотнения.
• Контроль по электрике: сравнивайте фактический ток с номинальным (5,1-4,8 А при P2 2,2 кВт); рост тока - засорение или износ, падение - работа вне рабочей точки.
• Сигнал датчика влаги обязательно заводят в защиту - он даёт предупреждение до отказа двигателя.
• После подъёма насоса (глубина погружения до 20 м) промывайте корпус и проверяйте состояние кабельного ввода и цепи.
• Периодически измеряйте сопротивление изоляции обмотки, проверяйте работу датчиков уровня и не допускайте заиливания дна приямка.

Регламент ТО, ресурс уплотнений и состав ЗИП - по руководству Grundfos для этого артикула.

Габаритные размеры и присоединение

Основные присоединительные и весогабаритные данные: напорный патрубок DN80; фланец DIN; PN 10; макс. глубина погружения 20 м; масса около 65,1 кг. Полный габаритный чертёж с размерами корпуса и монтажными размерами (автотрап, направляющие, положение напорного патрубка) - в галерее и техлисте по конкретному артикулу (официальный размерный эскиз Grundfos Product Centre).

Подбор по рабочей точке

Пришлите требуемые расход Q и напор H (рабочую точку), характер стоков (бытовые/промышленные, содержание твёрдых частиц и волокон, абразив), требуемый свободный проход, тип монтажа (мокрый на автотрапе/сухой/переносной), напряжение и фазность, наличие взрывоопасной зоны. Подбор - по рабочей точке И по проходимости под характер стоков, а не только по расходу.

Ограничения и типовые ошибки подбора

• Выбор по расходу без учёта свободного прохода и характера стоков (засорение).
• Недостаточный уровень жидкости/охлаждения, риск сухого хода.
• Заниженная скорость в напорном трубопроводе - осаждение осадка и заиливание.
• Применение стандартного исполнения во взрывоопасной зоне вместо Ex.
• Абразивные/агрессивные стоки без проверки материалов проточной части.

Документация

По типоразмеру доступны официальные данные Grundfos: технические характеристики, кривая Q-H и габаритный чертёж (приведены в галерее и техническом листе). Паспорт, руководство по монтажу/эксплуатации и схему автотрапа по конкретному артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите рабочую точку (Q и H), свободный проход и тип колеса, тип монтажа, напряжение и фазность, наличие Ex-зоны, фото шильдика заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
