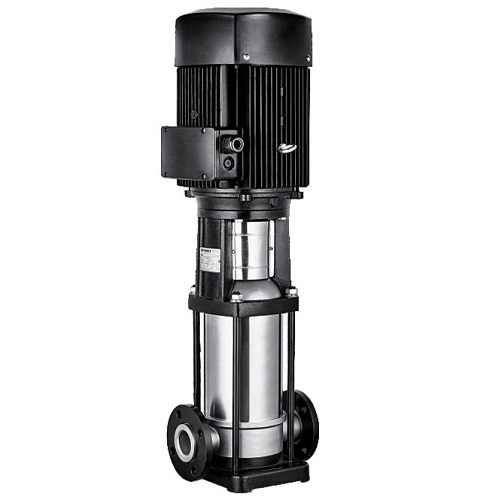

Вертикальный многоступенчатый насос из нержавеющей стали PURITY PVS 10-16

Назначение

Насос PURITY PVS 10-16 - вертикальный многоступенчатый насос из нержавеющей стали для чистой воды, а также кислот и щелочей - в исполнении с нержавеющей проточной частью. Напор при наименьшей подаче таблицы 160 м, рабочий диапазон - до 13 м³/ч, двигатель 5,5 кВт при 2900 об/мин.

Расшифровка обозначения

Расшифровка приведена по официальной схеме обозначения из каталога Purity.

Принцип работы

Давление создаётся последовательно: жидкость проходит через пакет рабочих ступеней, и каждая добавляет свою долю напора. Поэтому многоступенчатый насос даёт большой напор при умеренном расходе и малом занимаемом месте. Всасывающий и напорный патрубки расположены на одном уровне, что позволяет встроить насос в прямой участок трубопровода.

Область применения

• промышленные технологические системы;
• мойка, очистка и системы фильтрации;
• перекачивание кислот и щелочей;
• повышение давления воды и водоподготовка;
• системы отопления, вентиляции и кондиционирования;
• орошение и системы пожаротушения;

Рабочие среды и ограничения

• температура перекачиваемой жидкости - от −10 до +120 °C.

Ограничения приведены по каталогу производителя.

Пригодность к конкретной среде подтверждается по её составу, температуре и концентрации.

Конструктивные особенности

• вертикальная многоступенчатая гидравлика в компактном корпусе;
• всасывающий и напорный патрубки на одном уровне;
• у исполнения PVT голова и основание чугунные, колесо и вал из нержавеющей стали;
• у исполнения PVS все смачиваемые части из стали AISI 304;
• двигатель YE3, IP55, класс изоляции F;
• износостойкое торцовое уплотнение;

Основные технические параметры

Таблица Q-H

В таблице 9 точек характеристики по каталогу производителя - это рабочая кривая, а не одна паспортная точка. Значения относятся к частоте вращения 2900 об/мин.

Монтаж

• габарит по длине f = 215 мм;
• масса 102 кг - насос не должен висеть на трубопроводе, под корпус предусматривают опору;
• присоединительный размер 40x40 мм - переход на другой диаметр выполняют плавным конусом, резкий переход даёт местное сопротивление и срыв потока;
• двигатель 5,5 кВт - прямой пуск даёт бросок тока и гидравлический удар; предусматривают устройство плавного пуска, схему «звезда-треугольник» или преобразователь частоты;
• напор 160 м - арматура, трубопровод и обратный клапан на напорной линии подбираются под создаваемое давление;
• частота вращения 2900 об/мин - требования к подпору на всасывании и к соосности выше, чем у четырёхполюсного исполнения;
• насос монтируется вертикально, двигателем вверх;
• всасывающий и напорный патрубки на одном уровне - врезка в прямой участок;
• под агрегат с заполнением нужен фундамент или виброопоры;
• исполнение PVS: все смачиваемые части из стали AISI 304 - пригодность к конкретной среде проверяется по её составу и концентрации;

Сервис и эксплуатация

• контролировать шум и вибрацию: рост уровня указывает на кавитацию, износ подшипника или ослабление крепежа;
• следить за подтёками по уплотнению вала - торцовое уплотнение изнашивается быстрее остальных узлов;
• при длительном простое насос дренировать;
• двигатель IP55, класс изоляции F - при замене сохранять степень защиты;
• напор при наименьшей подаче таблицы 160 м - работа на закрытую задвижку дольше нескольких минут недопустима;
• при 2900 об/мин уплотнение и подшипник изнашиваются быстрее, чем у четырёхполюсного исполнения - интервал осмотра выбирают короче;

Конкурентные инженерные особенности

• двигатель YE3 повышенного КПД в базовом исполнении;
• всасывающий и напорный патрубки на одном уровне - врезка в прямой участок;

Габаритные размеры

Размеры приведены по габаритной таблице каталога производителя. Полная привязка - на габаритном чертеже.

Документация

Технические данные приведены по каталогу производителя Purity Pump Co. Кривая характеристики Q-H производителя приведена в техническом листе (PDF) к этой модели. Таблица Q-H приведена выше. Габаритно-присоединительные размеры приведены в разделе выше. Габаритный чертёж серии с обозначениями размеров приведён в техническом листе (PDF) к этой модели. Паспорт изделия запрашивается у поставщика.

Что уточнить перед заказом

• требуемые расход Q и напор H в рабочей точке;
• температуру, состав и загрязнённость среды;
• напряжение сети и способ пуска: прямой или через преобразователь частоты;
• монтажные размеры на объекте и способ присоединения;
• условия на всасывании - подпор и длина линии для проверки кавитационного запаса.

Подбор по рабочей точке

Подбор ведётся по таблице Q-H: находят точку, ближайшую к требуемым расходу и напору, и проверяют, что она лежит в рабочей части кривой, а не у её краёв. У этого типоразмера крайние точки таблицы - 5 м³/ч при 160 м и 13 м³/ч при 91 м.

Подбор аналога

Сопоставление указано по типу оборудования и области применения. Оно не подтверждает полную взаимозаменяемость: точный аналог подбирается по расходу, напору, материалам, присоединению, давлению, температуре и монтажным размерам.
