Насос Grundfos TP 100-820/2 A-F-A-DBUE арт. 96162147

Назначение

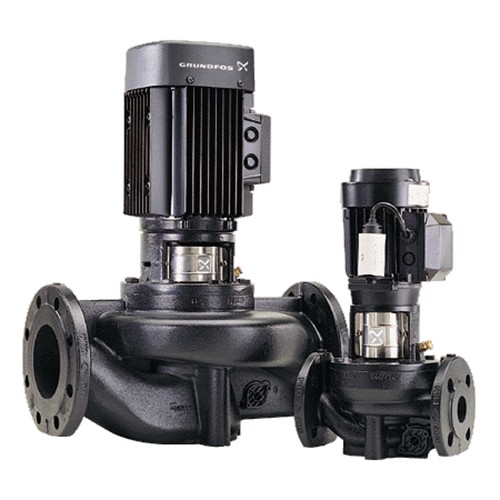

Grundfos TP 100-820/2 A-F-A-DBUE - одноступенчатый линейный (in-line) циркуляционный насос «сухого ротора»: всасывающий и напорный патрубки расположены на одной оси, что позволяет монтировать насос прямо в трубопровод без опорной рамы. Применяется в системах отопления, вентиляции и кондиционирования (ОВК), центрального тепло- и холодоснабжения, циркуляции горячей воды, охлаждения конденсаторов и повышения давления в закрытых контурах.

Расшифровка обозначения

Обозначение TP 100-820/2 A-F-A-DBUE по официальной схеме Grundfos:

Принцип действия

Жидкость проходит через насос по прямой линии (in-line): одно рабочее колесо сообщает потоку напор, поток отводится через спиральный отвод соосно всасыванию. Ротор «сухой» - двигатель соединён с валом насоса через муфту и отделён от перекачиваемой среды торцевым уплотнением. Насос нерегулируемый: рабочая точка задаётся сопротивлением контура.

Область применения

• системы отопления и центрального теплоснабжения (первичные/вторичные контуры)
• вентиляция и кондиционирование (ОВК), фанкойлы, приточные установки
• холодоснабжение, циркуляция охлаждённой воды, охлаждение конденсаторов
• циркуляция горячей воды ГВС, рециркуляционные контуры
• повышение давления и перекачивание в закрытых промышленных контурах

Рабочие среды и ограничения

• Перекачиваемая среда: чистая или слабозагрязнённая вода без абразива и длинноволокнистых включений, водные смеси гликоля (по совместимости с эластомером).
• Диапазон температуры среды: 0 .. 150 °C.
• Максимальное рабочее давление: 25 бар.
• Вторичное уплотнение (эластомер): EPDM - определяет химическую и температурную совместимость.
• Для агрессивных сред и высоких температур - согласование материалов корпуса и уплотнения.

Конструкция и материалы

• Корпус (улитка): высокопрочный чугун с шаровидным графитом (EN-JS1030).
• Рабочее колесо: высокопрочный чугун с шаровидным графитом (EN-JS1030).
• Торцевое уплотнение вала (вторичное EPDM); ротор сухой, среда отделена от двигателя.
• Патрубки всасывания и нагнетания соосны (in-line) с равными фланцами - монтаж прямо в трубопровод; насос и двигатель соединены муфтой (обслуживание без демонтажа корпуса).

Гидравлические параметры

Значения по датащиту Grundfos Product Centre; полная напорная характеристика Q-H - на кривой в галерее и техлисте.

Динамика расхода и напора

Напор одноступенчатого насоса максимален при малом расходе и снижается по мере роста подачи вдоль напорной характеристики. Подбор только по максимуму неверен: рабочая точка - пересечение кривой насоса и характеристики контура (потери в трубопроводе и оборудовании).

Ориентировочные точки напорной характеристики (сняты с официальной кривой Grundfos; справочно):

Номинальная рабочая точка - около 209 м³/ч при напоре 64 м. Точный подбор - по требуемым Q и H контура.

Электродвигатель и электрическая часть

• Мощность P2: 55 кВт.
• Класс энергоэффективности: IE3.
• Напряжение: 3 x 380-420D/660-725Y V.
• Номинальный ток: 53,0 А.
• Частота: 50 Гц.
• Частота вращения: 2975 об/мин.
• Число полюсов: 2.
• Класс защиты: IP55 (защита от пыли и струй воды).
• Класс изоляции: F.

В обмотку двигателя встроены термисторы (PTC-датчики) по DIN 44081/44082; дополнительно установите автомат защиты двигателя на номинальный ток. Обязательно заземление (клемма PE). Проверьте направление вращения (стрелка на насосе). Для 55 кВт рекомендованы УПП/ПЧ.

Конкурентные преимущества Grundfos

• Линейная (in-line) компоновка - монтаж прямо в трубопровод без фундамента и опорной рамы, экономия места.
• «Сухой ротор» и торцевое уплотнение - высокий КПД и ремонтопригодность (замена уплотнения без демонтажа корпуса).
• Одноступенчатая улитка - устойчивая характеристика для циркуляции в ОВК и теплоснабжении.
• Чугунный корпус на рабочее давление PN - надёжность в закрытых контурах.

Монтаж и подключение

• Насос монтируется непосредственно в трубопровод (in-line); вал предпочтительно горизонтален (двигатель сверху/сбоку по инструкции), трубопровод должен иметь собственные опоры и не нагружать патрубки.
• Соблюдайте направление потока по стрелке на корпусе; предусмотрите запорную арматуру до и после насоса и виброгасящие вставки; для ОВК - теплоизоляцию корпуса.
• Масса около 580 кг - подъём грузоподъёмным механизмом.
• Обеспечьте подпор на всасывании для предотвращения кавитации; перед пуском заполните контур и удалите воздух.
• Электроподключение - квалифицированным персоналом; обязательно заземление (клемма PE) и проверка направления вращения.

Обязательные требования - в руководстве по монтажу и эксплуатации Grundfos.

Сервис и эксплуатация

• Первый пуск - после заполнения и развоздушивания контура; сухой ход разрушает торцевое уплотнение.
• Проверьте направление вращения кратковременным пуском.
• Контролируйте протечки уплотнения, шум, вибрацию и перегрев; работа вне рабочей зоны ускоряет износ.
• Торцевое уплотнение при износе меняется через муфтовый узел без демонтажа корпуса и трубопровода.
• Контрольные значения этого исполнения: мощность 55 кВт, номинальный ток 53,0 А, частота вращения 2975 об/мин - отклонение тока вверх указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.
• Масса 580 кг: при демонтаже узла используйте подъёмное устройство с запасом по грузоподъёмности и штатные рым-болты.

Регламент и ресурс уточняйте по руководству производителя.

Габаритные размеры

Основные габариты: условный проход DN100; монтажная длина между фланцами L≈543 мм; полная высота H≈1222 мм; масса 580 кг. Полный габаритный чертёж со всеми размерами (диаметры фланцев, монтажные отверстия, расположение патрубков) - в галерее и техлисте; точные присоединительные размеры уточняйте по чертежу под ваш типоразмер.

Подбор по рабочей точке

Пришлите требуемые Q и H (рабочую точку контура), среду и температуру, рабочее давление, DN и тип присоединения, напряжение и фазность. Подбор только по DN или мощности полноценным не является.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению вместо рабочей точки контура.
• Недооценка подпора - кавитация; отсутствие развоздушивания.
• Нагрузка патрубков весом трубопровода (нет опор) - деформация и течи.
• Несовместимость эластомера уплотнения со средой/температурой (гликоли, высокая T).
• Игнорирование фазности и направления вращения.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики, кривая Q-H и габаритный чертёж (приведены в галерее и техническом листе). Паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите рабочую точку (Q и H), DN и присоединение, среду и температуру, напряжение и фазность, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
