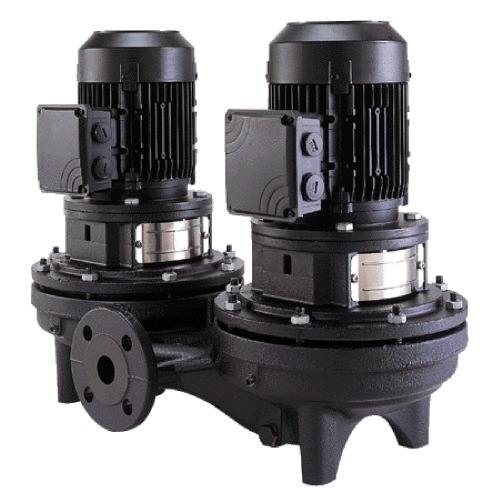

Насос Grundfos TPD 40-240/2 A-F-B-BAQE арт. 96086958

Назначение

Grundfos TPD 40-240/2 A-F-B-BAQE - сдвоенный одноступенчатый линейный (in-line) циркуляционный насос «сухого ротора»: всасывающий и напорный патрубки расположены на одной оси, что позволяет монтировать насос прямо в трубопровод без опорной рамы. Сдвоенное исполнение (два рабочих колеса в общем корпусе с переключающей заслонкой) обеспечивает резервирование (рабочий/резервный) или параллельную работу с удвоенной подачей. Применяется в системах отопления, вентиляции и кондиционирования (ОВК), центрального тепло- и холодоснабжения, циркуляции горячей воды, охлаждения конденсаторов и повышения давления в закрытых контурах.

Расшифровка обозначения

Обозначение TPD 40-240/2 A-F-B-BAQE по официальной схеме Grundfos:

Принцип действия

Жидкость проходит через насос по прямой линии (in-line): одно рабочее колесо сообщает потоку напор, поток отводится через спиральный отвод соосно всасыванию. Ротор «сухой» - двигатель соединён с валом насоса через муфту и отделён от перекачиваемой среды торцевым уплотнением. В сдвоенном корпусе два рабочих колеса и переключающая заслонка: при работе одного насоса заслонка перекрывает второй, предотвращая обратную циркуляцию. Насос нерегулируемый: рабочая точка задаётся сопротивлением контура.

Область применения

• системы отопления и центрального теплоснабжения (первичные/вторичные контуры)
• вентиляция и кондиционирование (ОВК), фанкойлы, приточные установки
• холодоснабжение, циркуляция охлаждённой воды, охлаждение конденсаторов
• циркуляция горячей воды ГВС, рециркуляционные контуры
• повышение давления и перекачивание в закрытых промышленных контурах
• объекты с требованием резервирования насоса (рабочий/резервный) без остановки контура

Рабочие среды и ограничения

• Перекачиваемая среда: чистая или слабозагрязнённая вода без абразива и длинноволокнистых включений, водные смеси гликоля (по совместимости с эластомером).
• Для агрессивных сред и высоких температур - согласование материалов корпуса и уплотнения.

Конструкция и материалы

• Корпус (улитка): чугун EN-GJL-250.
• Рабочее колесо: бронза.
• Патрубки всасывания и нагнетания соосны (in-line) с равными фланцами - монтаж прямо в трубопровод; насос и двигатель соединены муфтой (обслуживание без демонтажа корпуса).
• Сдвоенное исполнение: два рабочих колеса в общем корпусе и переключающая заслонка (автоматически перекрывает неработающий насос).

Гидравлические параметры

Значения по датащиту Grundfos Product Centre; полная напорная характеристика Q-H - на официальной кривой Grundfos, предоставим по запросу. Для сдвоенного насоса приведена характеристика одного насоса; при параллельной работе подача удваивается.

Динамика расхода и напора

Напор одноступенчатого насоса максимален при малом расходе и снижается по мере роста подачи вдоль напорной характеристики. Подбор только по максимуму неверен: рабочая точка - пересечение кривой насоса и характеристики контура (потери в трубопроводе и оборудовании).

Номинальная рабочая точка - около 20,5 м³/ч при напоре 19,5 м. Точный подбор - по требуемым Q и H контура.

Электродвигатель и электрическая часть

• Мощность P2: 2 x 2,2 кВт.
• Класс энергоэффективности: IE3.
• Частота вращения: 2910 об/мин.
• Число полюсов: 2.

Двигатель подключается через автомат защиты двигателя на номинальный ток; наличие встроенных термисторов уточните по датащиту артикула. Обязательно заземление (клемма PE).

Конкурентные преимущества Grundfos

• Линейная (in-line) компоновка - монтаж прямо в трубопровод без фундамента и опорной рамы, экономия места.
• «Сухой ротор» и торцевое уплотнение - высокий КПД и ремонтопригодность (замена уплотнения без демонтажа корпуса).
• Одноступенчатая улитка - устойчивая характеристика для циркуляции в ОВК и теплоснабжении.
• Чугунный корпус на рабочее давление PN - надёжность в закрытых контурах.
• Сдвоенное исполнение - резервирование (рабочий/резервный) и параллельная работа без остановки контура.

Монтаж и подключение

• Насос монтируется непосредственно в трубопровод (in-line); вал предпочтительно горизонтален (двигатель сверху/сбоку по инструкции), трубопровод должен иметь собственные опоры и не нагружать патрубки.
• Соблюдайте направление потока по стрелке на корпусе; предусмотрите запорную арматуру до и после насоса и виброгасящие вставки; для ОВК - теплоизоляцию корпуса.
• Для сдвоенного насоса - обеспечьте работу переключающей заслонки; при параллельной работе учитывайте суммарную подачу.
• Обеспечьте подпор на всасывании для предотвращения кавитации; перед пуском заполните контур и удалите воздух.
• Электроподключение - квалифицированным персоналом; обязательно заземление (клемма PE).

Обязательные требования - в руководстве по монтажу и эксплуатации Grundfos.

Сервис и эксплуатация

• Первый пуск - после заполнения и развоздушивания контура; сухой ход разрушает торцевое уплотнение.
• Контролируйте протечки уплотнения, шум, вибрацию и перегрев; работа вне рабочей зоны ускоряет износ.
• Торцевое уплотнение при износе меняется через муфтовый узел без демонтажа корпуса и трубопровода.
• Периодически проверяйте ход переключающей заслонки и чередуйте рабочий/резервный насос для равномерного ресурса.
• Контрольные значения этого исполнения: мощность 2 x 2,2 кВт, частота вращения 2910 об/мин - отклонение тока вверх указывает на износ или перегрузку, падение подачи при неизменном токе - на износ проточной части.

Регламент и ресурс уточняйте по руководству производителя.

Габаритные размеры

Основные габариты: условный проход DN40; PN16. Полный габаритный чертёж со всеми размерами (диаметры фланцев, монтажные отверстия, расположение патрубков) предоставим по запросу.

Подбор по рабочей точке

Пришлите требуемые Q и H (рабочую точку контура), среду и температуру, рабочее давление, DN и тип присоединения, напряжение и фазность, требование резервирования (одиночный/сдвоенный). Подбор только по DN или мощности полноценным не является.

Ограничения и типовые ошибки подбора

• Выбор по одному максимальному значению вместо рабочей точки контура.
• Недооценка подпора - кавитация; отсутствие развоздушивания.
• Нагрузка патрубков весом трубопровода (нет опор) - деформация и течи.
• Несовместимость эластомера уплотнения со средой/температурой (гликоли, высокая T).
• Игнорирование фазности и направления вращения.

Документация

По модели доступны официальные данные Grundfos Product Centre: технические характеристики. Кривую Q-H, габаритный чертёж, паспорт и руководство по монтажу и эксплуатации по артикулу специалисты ХитЭнерджи помогут запросить.

Подбор аналога и поставка

Поставка Grundfos прорабатывается по запросу, в т.ч. параллельным импортом. Для подбора аналога пришлите рабочую точку (Q и H), DN и присоединение, среду и температуру, напряжение и фазность, фото шильдика и паспорт заменяемого насоса - специалисты ХитЭнерджи проверят параметры.
